فیلتر رگلاتور EAW پنوماتیک EMC

فیلتر رگلاتور EAW پنوماتیک EMC

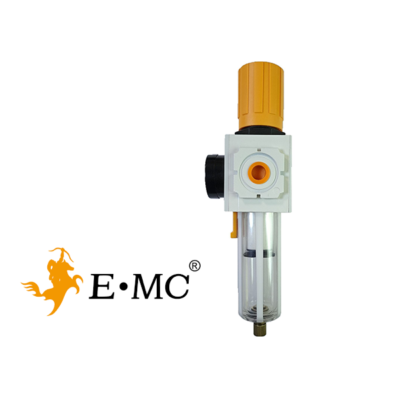

فیلتر رگلاتور EAW پنوماتیک EMC یک قطعه ترکیبی پیشرفته در سیستم‌ های پنوماتیک است که وظیفه تصفیه هوا و تنظیم فشار را به‌ صورت همزمان انجام می‌ دهد. این قطعه که با نام‌ های فیلتر رگلاتور هوا یا رگلاتور هوای فشرده نیز شناخته می‌ شود، در واقع ترکیبی از دو سیستم جداگانه فیلتر و رگلاتور در یک واحد یکپارچه محسوب می‌ شود.

اهمیت استفاده از فیلتر رگلاتور EAW پنوماتیک EMC زمانی آشکار می‌شود که بدانیم هوای تولیدی توسط کمپرسور ها معمولاً حاوی مقادیر قابل توجهی از ذرات معلق، بخار آب، روغن کمپرسور و سایر آلودگی‌ هاست.

ورود این آلاینده‌ ها به اجزای حساس سیستم‌ های پنوماتیک مانند شیر ها، سیلندر ها و ابزار های دقیق می‌ تواند باعث سایش زودرس، خرابی و کاهش چشمگیر عمر مفید تجهیزات شود. همچنین عدم کنترل مناسب فشار می‌ تواند منجر به عملکرد غیر قابل پیش‌بینی و حتی آسیب جدی به تجهیزات حساس گردد.

فیلتر رگلاتور EAW پنوماتیک EMC یکی از قطعاتی است که در کنار روغن زن در واحد تصفیه سیستم پنوماتیک استفاده می شود. در واحد مراقبت سیستم پنوماتیکی، قسمت های مختلف باید با هم کار کنند تا کل فرآیند پروژه تکمیل شود.

فیلتر رگلاتور EAW پنوماتیک EMC دارای اجزای زیر است:

1. رگولانور: این تجهیز با استفاده از منیع فشار، میزان ورودی فشار هوا را تنظیم می کند. در صورتی که لازم باشد این میزان فشار در محدوده خاص و مورد نیاز ثابت نگه داشته می شود.
2. فیلتر: جداسازی ذرات آلوده از هوا، وظیفه فیلتر می باشد.
3. پورت خروجی: این وسیله، وظیفه خارج سازی رطوبت گرفته شده از هوا را دارد. ضمنا این قسمت، مهم ترین بخش فیلتر رگولاتور است.

ویژگی های فنی فیلتر رگلاتور EAW پنوماتیک EMC

• کیفیت هوا را حفظ می کند.
• فشار مناسب را تنظیم می کند.
• باعث کاهش هزینه ها می شود.
• خطر آسیب به سایر دستگاه ها را کاهش می دهد.

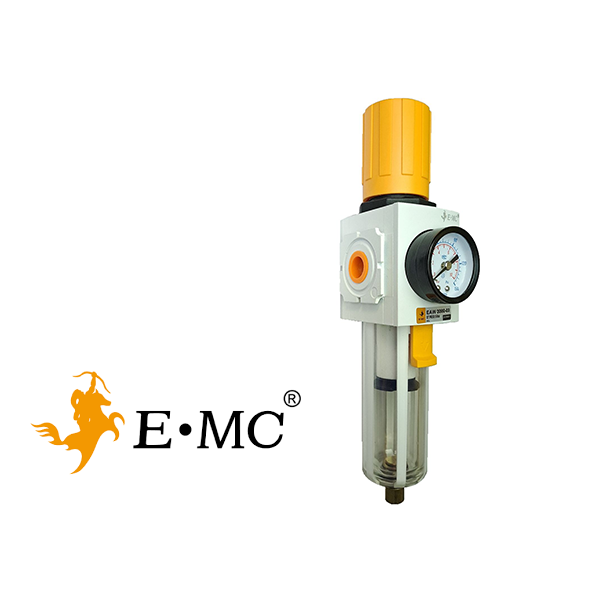

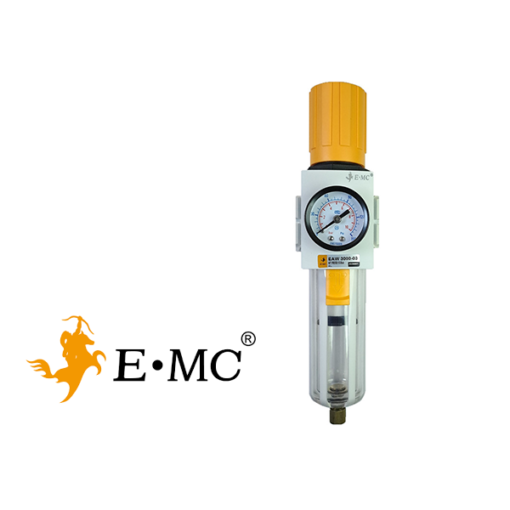

مدل های قابل سفارش گذاری فیلتر رگلاتور EAW پنوماتیک EMC

نحوه کارکرد فیلتر رگلاتور EAW پنوماتیک EMC

حوه کار فیلتر رگلاتور EAW پنوماتیک EMC را در پنج مرحله توضیح می‌ دهیم.

• ورود هوای فشرده و فرآیند اولیه تصفیه

فرآیند کار فیلتر رگلاتور پنوماتیک با ورود هوای فشرده از کمپرسور به محفظه ورودی دستگاه آغاز می‌ شود. هوای ورودی حاوی مقادیر متغیری از ذرات جامد، قطرات روغن، بخار آب و سایر آلاینده‌ های محیطی است.

طراحی ورودی به گونه‌ای است که جریان هوا به‌صورت مماسی وارد محفظه فیلتر شده و حرکت چرخشی ایجاد می‌ کند که این خود اولین مرحله جداسازی ذرات سنگین‌ تر را تشکیل می‌ دهد.

• عبور هوا از سیستم فیلتراسیون چند مرحله‌ ای

پس از ورود به محفظه اصلی، هوای فشرده مسیر پیچیده‌ ای را طی می‌کند که شامل عبور از المان فیلتر اصلی است. این المان در فیلتر های عمومی معمولاً از مواد سینتر شده، فوم پلی‌اورتان یا مش فلزی ساخته شده که قابلیت جداسازی ذرات تا اندازه ۴۰ میکرون را دارد.

حین عبور هوا از این المان، ذرات جامد به دلیل اصطکاک و برخورد با سطح فیلتر جدا شده و در کف کاسه جمع‌ آوری می‌ شوند. بخار آب و قطرات روغن نیز در این مرحله تحت تأثیر تغییر سرعت جریان و اختلاف دما به قطرات درشت‌ تر تبدیل شده و به دلیل وزن بالاتر به پایین کاسه سقوط می‌ کنند.

فناوری کوالسینگ در فیلتر های پیشرفته امکان جداسازی ذرات روغن تا اندازه ۰/۰۱ میکرون را فراهم می‌آورد که برای کاربرد های حساس ضروری است.

• تنظیم فشار توسط سیستم رگلاتور

پس از تصفیه کامل، هوای تمیز وارد بخش رگلاتور می‌ شود که قلب تپنده کنترل فشار محسوب می‌ شود. این بخش شامل دیافراگم حساس، فنر تنظیم، شیر پایلوت و سیستم فیدبک است.

دیافراگم که از مواد الاستومری مقاوم ساخته شده، تحت تأثیر فشار هوای خروجی و نیروی فنر تنظیم قرار دارد. تعادل این دو نیرو تعیین‌کننده فشار خروجی نهایی است.

• خروج هوای تنظیم‌ شده و کنترل کیفیت

هوای نهایی که از رگلاتور خارج می‌ شود، دارای فشار ثابت و کیفیت مطلوب برای تغذیه تجهیزات پایین‌ دستی است. سیستم کنترل فیدبک تضمین می‌ کند که حتی در صورت تغییرات فشار ورودی یا تقاضای مصرف، فشار خروجی در محدوده تعریف‌ شده باقی بماند.

• مکانیزم تخلیه خودکار و نگهداری

آب و روغن جمع‌ آوری‌ شده در کاسه فیلتر باید منظم تخلیه گردد تا از کاهش کارایی فیلتر جلوگیری شود.

سیستم‌ های تخلیه دستی شامل پیچ تخلیه در کف کاسه است که امکان تخلیه دوره‌ ای توسط اپراتور را فراهم می‌ آورد. سیستم‌  های تخلیه اتوماتیک که مجهز به شناور یا تایمر الکترونیکی هستند، این فرآیند را بدون نیاز به مداخله انسانی انجام می‌ دهند.

درین‌ های اتوماتیک پیشرفته قابلیت تشخیص سطح مایعات و تخلیه هوشمند آن‌ ها را دارند که برای کاربرد های صنعتی سنگین ایده‌آل است.

انواع مدل های فیلتر رگلاتور پنوماتیک

1. فیلتر رگولاتور پنوماتیک: این نوع از فیلتر رگولاتور دارای انواع مختلف می باشد که شامل فیلتر رگولاتور پنوماتیک با پوشش فلزی، فیلتر رگولاتور پنوماتیک دیجیتال، فیلتر رگولاتور پنوماتیک با امکان تعویض سریع می باشد.
2. فیلتر رگولاتور مینیاتوری: این فیلتر، یک نوع فیلتر رگولاتور ترکیبی است. این تجهیز شامل یک فیلتر و یک تنظیم کننده ذرات مینیاتور می باشد. این تنظیم کننده برای رطوبت هوا و فشار را به صورت دقیق تنظیم می کند.
3. فیلتر رگولاتور ترکیبی: این نوع فیلتر دارای ویژگی های خاصی از جمله فیلتر و تنظیم فشار، کنترلر شیر، گیج و براکت های نصبی است. به دلیل همین ویژگی ها در بسیاری از صنایع مهم و حساس مانند نفت و گاز مورد استفاده قرار می گیرد.

قیمت فیلتر رگلاتور EAW پنوماتیک EMC

خرید فیلتر رگلاتور EAW پنوماتیک EMC یک امر ضرورری برای سیستم های پنوماتیک می باشد چرا که یک فیلتر یا واحد کنترل سیستم پنوماتیک از ورود آلاینده ها به سیستم پنوماتیک جلوگیری می کند. در سیستم پنوماتیک هوای فشرده اساس کار است که Filter Regulator نا خالصی ها و رطوبت را از آن خارج کرده و هوای تازه را به سیستم مورد نظر وارد می کند.

به عبارت دیگر می توان این قطعه را به عنوان بخش تعمیر و نگهداری سیستم پنوماتیک و مهم ترین قسمت افزایش طول عمر قطعات مختلف دانست. به عنوان مثال، ورود هوای ناسالم می تواند باعث پوسیدگی اورینگ و پکینگ ها در جک ها، شیر های پیلوت، محفظه جک و شیر فرمان باد شود.

همچنین اگر در سیستم های رنگ نیز از Filter Regulator استفاده نشود، مشکلاتی مثل حفره های آب و یا ناهمواری در سطح رنگ های اجرا شده مشاهده می شود.

قیمت فیلتر رگلاتور EAW پنوماتیک EMC با توجه به برند تولید کننده آن و جنس بدنه فلزی یا پلاستیکی و محدوده تحمل فشار، مقدار فیلتر المنت آن تعیین می شود.

معرفی برند های تولید کننده فیلتر رگلاتور

• فیلتر رگلاتور فستو
• فیلتر رگلاتور نورگرن
• فیلتر رگلاتور اس ام سی
• فیلتر رگلاتور شاکو
• فیلتر رگلاتور مایندمن
• فیلتر رگلاتور ایرتک
• فیلتر رگلاتور متال ورک
• فیلتر رگلاتور ویرکام
• فیلتر رگلاتور SKP
• فیلتر رگلاتور ایرکنترل
• فیلتر رگلاتور ال ام سی
• فیلتر رگلاتور پنوکنترل
