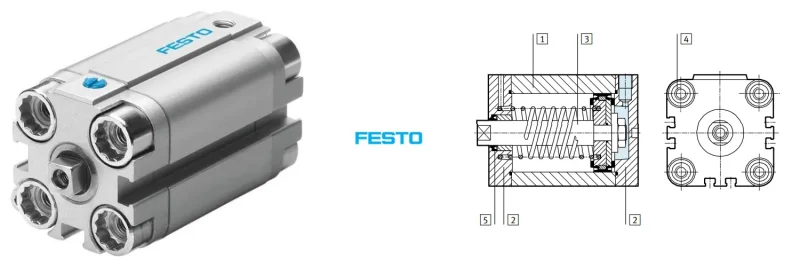

جک کامپکت AEVU فستو FESTO (یک طرفه)

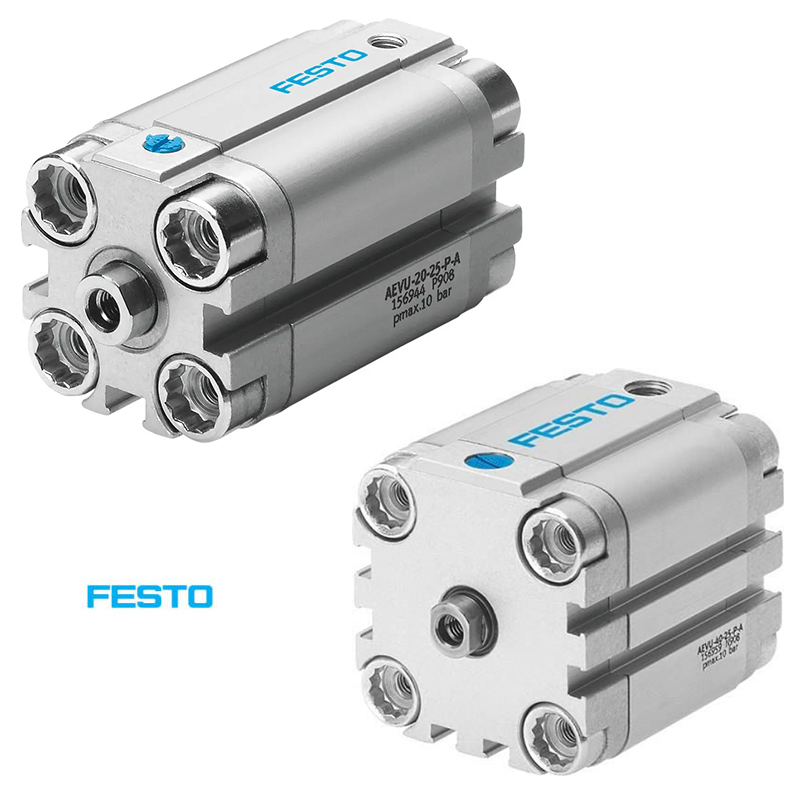

جک کامپکت AEVU فستو

جک کامپکت AEVU فستو، یک طرفه یا تک حالته است که در آن سیستم پیستون محور هوای فشرده را از طریق یک شیر برقی وارد قسمت پشت پیستون می کند. این هوای کاملا فشرده ساده ترین راه برای خروج را پیدا می کند و مقدار زیادی نیرو را بر روی پیستن وارد می کند.

به طور کلی جک کامپکت AEVU فستو FESTO، برای تولید نیرو که با استفاده از هوای فشرده که در کمپرسور های هوا تولید می شود را به نیرو خطی تبدیل می کند و موجب جا به جایی و به حرکت در آمدن اجسام و بلند کردن اجسام و انواع حالت های مورد نیاز استفاده می شود.

سیلندر AEVU فستو دسته ای از عملگر های پنوماتیک هستند و مان طور که از نام آن ها مشخص است، توسط هوای فشرده کار می کنند. روند کلی حرکت در جک پنوماتیک به این گونه است که هوای فشرده از پورت ورودی جک وارد می شود و در پشت جک جمع می شود.

این جک ها به دلیل جا به جایی و انتقال خطی مورد استفاده قرار می گیرند. پارامتر های مهم برای انتخاب جک پنوماتیک مشخص کردن طول کورس و قطر پیستون جک است. فاصله بین نقطه حرکت اولیه تا آخرین نقطه ای که میله پیستون یا شفت سیلندر طی می کند، طول کورس نام دارد و با واحد میلی متر مشخص می شود.

جک کامپکت AEVU فستو یکی از پر کاربرد ترین جک های پنوماتیک است که با طراحی جمع و جور خود، در فضا های محدود صنعتی نقش مهم و کلیدی ایجاد می کند. این جک ها با استفاده از نیروی هوای فشرده عمل می کند و به جهت طراحی کوتاه و قطر بزرگ، در خطوط تولید، تجهیزات خودکار و ماشین آلات صنعتی به طور گسترده استفاده می شوند.

جک پنوماتیک کامپکت AEVU فستو یا کورس کوتاه، برای فضا محدودی دارای حرکت مکانیکی مناسب است. این جک دارای پیکر بندی میله پیستونی بوده و یک طرفه تولید شده اند. طراحی جک های کامپکت مانند طراحی جک های چهار میل می باشد با این تفاوت که آن ها دارای بدنه و پیستون نازک تر و شفت پیستون کوتاه تری هستند.

همان طور که گفت شد جک کامپکت AEVU فستو دارای کورس کوتاه می باشند و یک طرفه هستند. هم چنین جک های یک طرفه برای حرکت پیستون به یک طرف از نیروی هوای فشرده استفاده می کنند و حرکت برگشت پیستون در این جک ها توسط فنر داخلی انجام می شود و با خروج هوا، پیستون را به موقعیت اولیه خود باز می گرداند.

جک کامپکت جک های پنوماتیکی هستند که با طول نصب هستند که نسبت به طول کورس بسیار کامپکت است. فضای کم تری را در مقایسه با جک های استاندارد اشغال می کنند و برای کاربرد هایی که محدودیت فضا مهم است، مناسب هستند. علاوه بر اندازه کوچک تر این جک ها، آن ها ظرفیت اعمال نیرویی مشابه سایر جک های بزرگ تر خود حفظ می کنند.

مدل های موجود جک کامپکت AEVU فستو FESTO

• جک کامپکت AEVU فستو مدل AEVU-12-5-A-P-A با کد فنی 156976 با قطر 12 میلی متر و کورس 5 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-16-10-A-P-A با کد فنی 156982 با قطر 16 میلی متر و کورس 10 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-20-15-A-P-A با کد فنی 156988 با قطر 20 میلی متر و کورس 15 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-25-20-A-P-A با کد فنی 156994 با قطر 25 میلی متر و کورس 20 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-32-5-A-P-A با کد فنی 156996 با قطر 32 میلی متر و کورس 5 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-40-10-A-P-A با کد فنی 157002 با قطر 40 میلی متر و کورس 10 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-50-15-A-P-A با کد فنی 157007 با قطر 50 میلی متر و کورس 15 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-63-20-A-P-A با کد فنی 157012 با قطر 63 میلی متر و کورس 20 میلی متر
• جک کامپکت AEVU فستو مدل AEVU-80-25-A-P-A با کد فنی 157017 با قطر 80 میلی متر و کورس 25 میلی متر

مشخصات فنی سیلندر کامپکت AEVU فستو

عملکرد جک کامپکت AEVU فستو

جک کامپکت AEVU فستو، هوا از طریق یک دریچه ورودی وارد جک می شود و پیستون را به جلو هل می دهد و هوا از طریق دریچه بالایی که اگزوز است خارج می شود. برای برگشت پیستون با استفاده از فنر، برگشت ایجاد می کند و به حالت طبیعی اول باز می گردد.

همان طور که از نام این جک مشخص است، توانایی انجام کورس حرکتی خود از یک طرف هستند. به این ترتیب که هوای فشرده از یک جهت وارد شده و با ورود خود پیستون را به حرکت در می آورد. هر گاه فشار هوای ورودی به سیلندر قطع شده و هوای درون جک تخلیه شود؛ پیستون و میله پیستن به کمک فنر باز گرداننده و به حالت اولیه بر می گردند.

کاربرد سیلندر کامپکت AEVU فستو

جک کامپکت AEVU فستو، با ایعاد فشرده نسبت به جک های استاندارد برای محیط های با محدودیت های ابعادی نصب مناسب هستند و کارایی سیستم را در فضا های تنگ بهینه می کند. این جک ها در صنایع متنوعی که دقت و صرفه جویی حجم مهم و کاربردی است، کاربرد دارند.

از جمله خطوط بسته بندی مواد غذایی برای برش و آب بندی سریع، تجهیزات CNC برای موقعیت یابی دقیق ابزار ها، اتوماسیون صنعتی برای کنترل بازو های رباتیک در کارگاه های فشرده و دستگاه های پزشکی و آزمایشگاهی برای حرکات ظریف و استریل بدون اشغال فضا این موارد جک را به محصولی پر کاربرد تبدیل کرده است.

جک کامپکت AEVU فستو با دو نوع شفت قابل سفارش گذاری است. در صورت نری بودن شفت A را بعد از اعداد قطر کورس اضافه می کنیم. در صورتی که شفت مادگی مورد نیاز کاربر باشد، هیچ حرفی اضافه نمی شود. بعد از آن سفارش دهنده نوع ترمز سیلندر مشخص و پیدا می شود. از آن جایی که این جک فقط ترمز ثابت دارد حرف P انتخاب می شود. حرف A در انتهای کد محصول به معنای تعبیه شدن مگنت در داخل پیستون جک می باشد.

قیمت جک کامپکت AEVU فستو

قیمت جک کامپکت AEVU فستو به پارامتر های مختلفی بستگی دارد. هم چنین قیمت جک کامپکت AEVU فستو به قطر سیلندر جک، اندازه دریچه، پورت، جنس جک بستگی دارد. هرچه مقدار قطر سیلندر و سایز دریچه جک AEVU فستو بزرگ تر باشد قیمت جک هم بیش تر خواهد شد.

جک کامپکت AEVU فستو عمر و دوام بالایی دارند. بنابراین اگر به دنبال خرید جک با این نوع مزایا هستید، لازم است بدانید، جک کامپکت AEVU فستو مناسب تر از سایر جک های این برند می باشد.

برند های مشابه جک کامپکت AEVU فستو

برخی از برند های مشابه با برند فستو FESTO در زمینه ی تولید جک‌ های پنوماتیک و سیستم‌ های هیدرولیکی عبارتند از:

1. جک کامپکت لگریس فرانسه
2.  جک کامپکت SMC ژاپن
3.  جک کامپکت سیماتیک ایتالیا
4. جک کامپکت متال ورک ایتالیا
5. جک کامپکت کاموزی ایتالیا
6. جک کامپکت پارکر ایتالیا
7. جک کامپکت اگنپ ایتالیا
8. جک کامپکت CDC کره جنوبی
9. جک کامپکت CPC چین
10. جک کامپکت BIMBA امریکا
11. جک کامپکت بادران ایران
12. جک کامپکت فروارد چین
13. جک کامپکت ACO چین
14. جک کامپکت ERON چین
15. جک کامپکت SKP کره جنوبی
16. جک کامپکت WAIRCOM ایتالیا
17. جک کامپکت MJ چین
18. جک کامپکت پنوکنترل چین

هر یک از این برند ها معمولاً محصولات با کیفیت و متنوعی در زمینه ی جک‌ های کامپکت و سیستم‌ های هیدرولیکی ارائه می‌ دهند که بسته به نیاز و استفاده مورد نظر، قابل مقایسه هستند.

در میان برند های اروپایی همه موارد قابل قبول هستند و در بین چینی ها جک پنوماتیک کامپکت پنوکنترل توصیه می شود.
