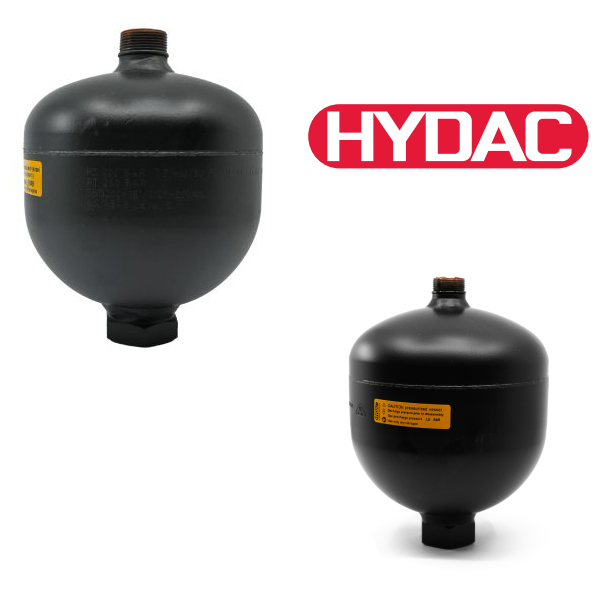

آکومولاتور دیافراگمی هیداک HYDAC

آکومولاتور دیافراگمی هیداک

آکومولاتور دیافراگمی هیداک از یک صفحه لاستیکی به شکل دیافراگم برای جدا کردن دو سیال که یکی به شکل گاز و با قابلیت تراکم پذیری و دیگری مایع وارده شده به درون آکومولاتور دیافراگمی از خط جریان سیال است استفاده می کنند. دیافراگم به صورت جوش خورده و یا پیچ شده بین دو نیم کره آکومولاتور دیافراگمی هیداک HYDAC قرار می گیرد.

نیم کره بالایی آکومولاتور دیافراگمی با گاز ازت یا نیتروژن با قابلیت تراکم پذیری مناسب و عدم واکنش پذیری پر می شود. نیم کره پایینی آکومولاتور دیافراگمی هیدراک به صورت مستقیم به خط لوله جریان سیال اتصال پیدا می کند.

آکومولاتور دیافراگمی معمولا در خط لوله جریان هایی از سیال اتصال پیدا می کنند که حجم دخیره مورد نیاز مایع کم و حداکثر تا 4 لیتر باشد. آکومولاتور هیدرولیک دیافراگمی هیداک توانایی بسیار بالایی در جذب ضربه های ناشی از افزایش ناگهانی فشار داشته و موجب افزایش طول عمر اتصالات جریان هیدرولیک و پمپ در مسیر می شوند.

آکومولاتور دیافراگمی هیداک دارای بدنه فولادی می باشد. این محصول فشار کاری اسمی 210 بار و فشار تست هیدرواستاتیک 280 بار را پشتیبانی می کند. حجم کل مخزن دقیقا 1.4 لیتر با حجم گاز قابل پیش تغذیه حدود 1 لیتر است. دیافراگم آن از لاستیک ترکیبی NBR مقاوم در برابر روغن هیدرولیک ساخته شده است.

محدوده دمای عملیاتی مجاز برای دیافراگم از 20- تا 80 درجه سانتی گراد متغیر است. این آکومولاتور برای سیستم های هیدرولیک صنعتی با نیاز به جذب پالس های سریع طراحی شده است. ساختار درونی شامل دیافراگم لاستیکی یک پارچه با ضخامت کنترل شده است. این دیافراگم مانع از اختلال گاز نیتروژن خالص با سیال می شود. شیر تنظیم گاز از نوع سوپاپ فنری با محافظ ضد نشت طراحی شده است.

آکومولاتور دیافراگمی هیداک در سیستم های هیدرولیک ماشین آلات صنعتی نوسانات فشار را می گیرند. آن ها ضربه های قوی چکش آب را در خط های لوله مهار می کنند. این محصول ذخیره سازی سیال تحت فشار را فراهم می سازد. مصرف انرژی در پمپ های سیرکولاسیون را تا 30% کم می کند.

در صنایع نفت، گاز و پتروشیمی عملکردی مطمئن ارائه می کنند. طول عمر مفید آن ها معمولا از 100 میلیوم سیکل کاری بیش تر می رود. تنوع ظرفیت از 0.16 تا 2.8 لیتر نیاز های متنوع را پوشش می دهد.

مشخصات فنی آکومولاتور دیافراگمی هیداک

عملکرد آکومولاتور هیدرولیک دیافراگمی هیداک

شناخت دقیق ساختار درونی آکومولاتور دیافراگمی هیداک، معمولا از دو نیم کره فلزی تشکیل شده اند که با استفاده از تکنولوژی های پیشرفته جوشکاری به یک دیگر متصل می شوند. این ساختار یک پارچه موجب می شود که بدنه تحمل فشار های بسیار بالا را داشته باشد. در درون این پوسته کروی یا بیضوی، یک دیافراگم از جنس لاستیک مصنوعی قرار دارد که فضای درونی را به دو محفظه مجزا، محفظه گاز و محفظه سیال تقسیم می کند.

در قسمت بالایی، گاز نیتروژن با فشار مشخصی که به آن فشار پیش شارژ گفته می شود، تزریق می گردد. زمانی که فشار سیستم هیدرولیک از فشار پیش شارژ بیشتر شود، روغن وارد محفظه پایین شده و دیافراگم را به سمت گاز هل می دهد. این عمل موجب متراکم شدن گاز و ذخیره انرژی می شود.

ویژگی بارز و پر اهمیت آکومولاتور دیافراگمی هیداک در این است که دیافراگم آن به گونه ای طراحی شده که کم ترین اینرسی را داشته باشد. همین امر موجب پاسخ دهی بسیار سریع در حد میلی ثانیه به نوسانات فشار می شود.

مدل های موجود آکومولاتور دیافراگمی هیداک

کاربرد آکومولاتور هیدورلیکی دیافراگمی هیداک

آکومولاتور دیافراگمی فشار بالا هیداک با کد های SBO500 ،SBO450 ،SBO400 ،SBO330 ،SBO300 ،SBO250 و SBO750 به جهت ذخیره انرژی، کم شدن ضربه هیدرولیکی و حفظ ثبات فشار در سیستم های فشار بالا طراحی شده اند. دیافراگم درونی مقاوم، سیال هیدرولیک و گاز نیتروژن را از هم جدا می کند و اطمینان می دهد که فشار سیستم در شرایط کاری شدید و متغیر، پایدار باقی بماند.

این سری آکومولاتور ها با ظرفیت ها و فشار های مختلف تولید می شوند و برای صنایع سنگین، ماشین آلات صنعتی، خطوط تولید و سیستم های هیدرولیک کاربرد گسترده دارند. طراحی مقاوم و قابل اعتماد آن ها باعث بیش تر شدن طول عمر سیستم و بهبود عملکرد کلی هیدرولیک می شود.

استفاده از این محصول تنها محدود به ذخیره انرژی نیست. این قطعه ها به جهت المان های چند منظوره در مدار های هیدرولیک عمل می کنند. یکی از مهم ترین کاربرد های آن ها، جذب شوک های هیدرولیکی است. در سیستم هایی که شیر های برقی با سرعت بالا باز و بسته می شوند، موج فشار ایجاد شده می تواند به پمپ ها، اتصالات و سنسور ها آسیب جدی وارد کند.

در ماشین آلات کشاورزی و راه سازی، این آکومولاتور ها به عنوان سیستم تعلیق عمل می کنند. برای مثال، در سیستم تعلیق بوم سم پاش ها یا باکت لودر ها، آکومولاتور دیافراگمی هیداک ضربه های ناشی از ناهمواری زمین را جذب کرده و از انتقال آن به شاسی ماشین و اپراتور جلوگیری می کند.

تفاوت اصلی بین آکومولاتور دیافراگمی و آکومولاتور تیوپی هیداک

تفاوت اصلی ساختار دیافراگمی با مدل های تیوپی در نحوه اتصال دیافراگم است. در مدل های SBO، دیافراگم معمولا به وسیله یک رینگ فلزی در محل جوش دو نیم کره فیکس می شود یا در مدل های غیر جوشی با مکانیزم پیچ و مهره ای مهار می گردد.

این ساختار موجب می شود که دیافراگم تحت تنش های کششی کم تری نسبت به تیوپ ها قرار گیرد و طول عمر بالا تری در سیکل های کاری سریع داشته باشد. علاوه بر این، در قسمت اتصال به مدار هیدرولیک، معمولا یک سوپاپ بشقابی تعبیه شده است تا از اکستروژن یا کشیده شدن دیافراگم به درون پورت روغن در زمان افت فشار ناگهانی جلوگیری کند.

قیمت آکومولاتور دیافراگمی هیداک HYDAC

قیمت آکومولاتور دیافراگمی هیداک به عواملی مانند ظرفیت، فشار کاری و جنس بدنه بستگی دارد. این ویژگی ها بر هزینه نهایی تأثیر گذاشته و مقایسه مدل های مختلف را ضروری می کند. پیش از خرید آکومولاتور دیافراگمی هیدرولیک هیداک، بررسی مشخصات فنی و انتخاب گزینه ای متناسب با نیاز سیستم اهمیت زیادی دارد. انتخاب صحیح، عملکرد بهینه و عمر طولانی تجهیزات را تضمین می کند. برای دستیابی به بهترین نتیجه، بهتر است قیمت آکومولاتور دیافراگمی هیداک را از منابع معتبر استعلام کرده و گزینه مناسب را انتخاب کنید.

معرفی سایر برند های آکومولاتور دیافراگمی هیداک

برند های معتبر تولید کننده آکومولاتور مشابه آکومولاتور دیافراگمی هیدرولیک هیداک شامل موارد زیر هستند:

• آکومولاتور Parker (پارکر)
• آکومولاتور Bosch Rexroth (بوش رکسروت)
• آکومولاتور Eaton (ایتون)
• آکومولاتور OLAER (اولائر)
• آکومولاتور EPE (ای پی ای)
