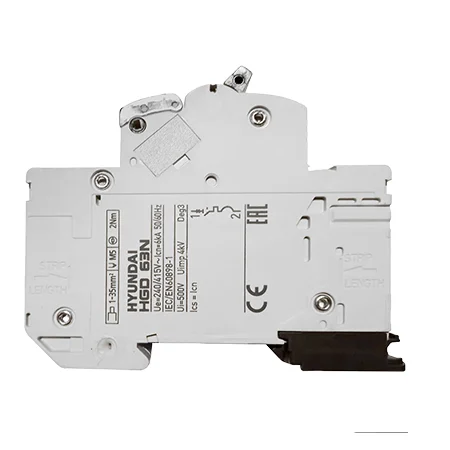

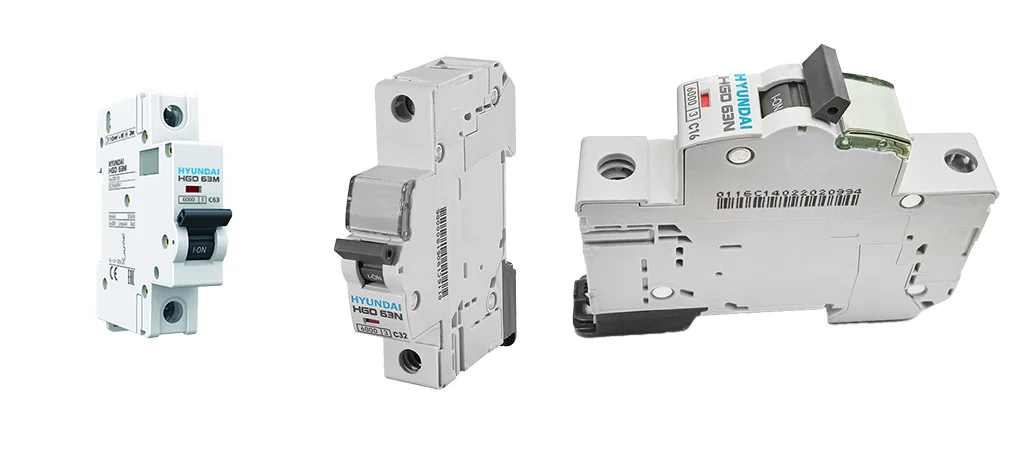

کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C

کلید مینیاتوری تک پل هیوندای تیپ B,C که به نام فیوز مینیاتوری نیز شناخته می شود نوعی کلید حفاظتی در برابر اتصال کوتاه و اضافه جریان می باشد. کلید مینیاتوری هیوندای نوعی کلید محافظتی فشار ضعیف محسوب می شود که برای جریان های پایین و تابلو هایی که دارای فشار پایین هستند بسیار مناسب می باشد. نحوه عملکرد کلید مینیاتوری به این صورت می باشد که زمانی که جریان از حد نرمال بیشتر شود یا در مدار اتصال کوتاه ایجاد شود، سیم فلزی که درون کلید مینیاتوری تعبیه شده است ذوب شده و کلید مدار را قطع می کند. تک پل بودن این کلید ها به این معنا است که دارای یک ترمینال در ورودی و خروجی هستند.

کلید ها از نظر سرعت عملکرد به دو دسته کند کار و تند کار تقسیم می شوند:

کلید های مینیاتوری کندکار (تیپ C): کلید های مینیاتوری نوع c بیشتر در مصارف صنعتی و موتوری مورد استفاده قرار می گیرند. این نوع کلید ها قدرت قطع جریان اضافه بار 5 تا 10 برابر نامی را دارند که به کلید های کند کار معروف‌ اند.

کلید های مینیاتوری تندکار (تیپ B): کلید های مینیاتوری نوع B بیشتر در مصارف خانگی و روشنایی مورداستفاده قرار می گیرند. این نوع کلید ها قدرت قطع جریان اضافه بار 3 تا 5 برابر نامی را دارند که به کلید های تند کار معروف‌ اند.

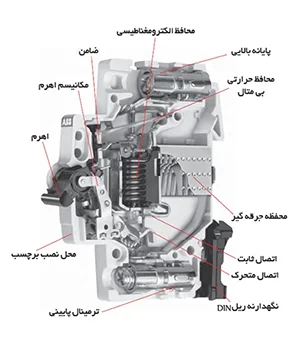

طریقه عملکرد کلید مینیاتوری

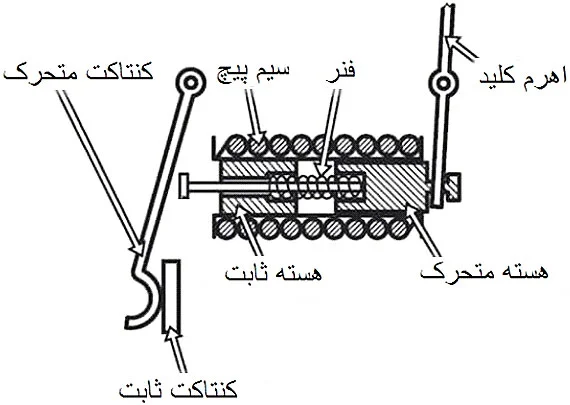

1. عملکرد الکترومغناطیسی

همان طور که می دانیم اتصال کوتاه یک نوع خطا است که در صورت وقوع آن جریان بسیار بالایی از مدار عبور می نماید و این جریان بسیار زیاد سبب ایجاد حرارت بسیار بالا و شوک به مدار می گردد و گاها سبب آتش سوزی و از بین رفتن مدار و مصرف کننده می شود. از این رو لازم است تجهیزی جهت تشخیص و حفاظت از مدار جهت جدا کردن قسمت آسیب دیده از سالم به کار برده شود. کلید مینیاتوری این جریان اتصال کوتاه را از طریق یک سیم پیچ با تعداد دور کم و قطر زیاد تشخیص می دهد.

1. عملکرد بی متال

تشخیص جریان اضافه بار نیز در کلید مینیاتوری همانند بسیاری از تجهیزات دیگر از طریق دو قطعه فلز نیمه هادی (بی متال) صورت می پذیرد، به طوری که هر چه جریان بیشتری از طریق مصرف کننده (بار) کشیده شود فلز گرم تر شده و در نتیجه خم می شود و ارتباط مدار قطع می گردد.

به دلیل رنج قطع محدودی که کلید های مینیاتوری دارند، برای حفاظت از بار هایی که جریان اتصال کوتاه بالایی دارند مناسب نیستند، در اینگونه بار ها از کلید های اتوماتیک کمپکت استفاده می گردد که جریان قطع اتصال کوتاه بالاتری دارند.

ویژگی های کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C

مزایای کلید مینیاتوری هیوندای باعث فروش بالا و مورد استفاده قرار گرفتن این تجهیز در بازار برق صنعتی کشور شده است. این ویژگی ها در کنار قیمت مناسب تجهیزات هیوندای این برند را به یک نام آشنا و مطمئن در صنعت برق کشور تبدیل کرده است.

• طول عمر بالا
• کیفیت ساخت بالا
• قیمت مناسب
• موجودی کامل در بازه های جریانی
• تعداد پل: یک پل
• جریان: 2 تا 63 آمپر
• تیپ: B,C
• قدرت قطع: 6 KA
• کاربرد: موتوری، روشنایی
• استاندارد: IEC/EN 60898 و 2-IEC/EN60947
• ساخت کشور: کره جنوبی
• قابلیت محافظت در برابر اورلود (بار اضافی) و اتصال کوتاه
• سطوح ولتاژ 240 و 460 ولت AC
• محدوده فرکانس Hz 60/50

قیمت کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C

برقکار ها معمولا کلید مینیاتوری مورد نیاز خود را طوری انتخاب می کنند که دارای حدود 20 درصد توان بیشتری از کل توان لوازم برقی، باشد. با این کار امنیت کلید مینیاتوری و دستگاه های خود را تامین می کنید.لطفا برای گرفتن موجودی کلید های مینیاتوری با واحد فروش شرکت تماس بگیرید. در ضمن تمامی کلید مینیاتوری های هیوندا فوق اصل بوده و دارای یک سال گارانتی می باشند. قیمت کلید مینیاتوری هیوندای بر اساس نوع تک فاز یا دو و سه فاز بودن و مقدار جریان آن متفاوت می باشد.

کلید های مینیاتوری تک پل هیوندای مدل HGD قابل سفارش را در مرکز برق

1. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 2 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
2. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 4 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
3. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 6 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
4. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 10 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
5. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 16 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
6. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 20 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
7. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 25 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
8. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 32 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
9. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 40 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
10. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 50 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C
11. کلید مینیاتوری تک پل هیوندای مدل HGD تیپ B,C جریان 63 آمپر، قدرت قطع 6 کیلو آمپر، تیپ B,C

سایر کمپانی ها و برند های تولید کننده کلید مینیاتوری مشابه با برند هیوندای

کلمه بهترین برند شاید مناسب نباشد، زیرا همه کلید های مینیاتوری در بازار که استاندارد های لازم را داشته باشد و درست طبق کاربرد انتخاب شوند بهترین نوع کلید خواهد بود. ولیکن بجای بهترین برند از عبارت معروف ترین کلید مینیاتوری استفاده می کنیم که متناسب تر است. از مارک های معروف خارجی کلید مینیاتوری می توان به موارد زیر اشاره کرد:

• کلید مینیاتوری هیوندای
• کلید مینیاتوری چینت
• کلید مینیاتوری اشنایدر
• کلید مینیاتوری زیمنس
• کلید مینیاتوری لگراند
• کلید مینیاتوری ال اس
• کلید مینیاتوری پارس فانال

کاربرد کلید مینیاتوری

از این وسیله برای کاربرد های مختلفی استفاده می کنند. برخی از مهم ترین این موارد شامل لیست زیر می باشند:

• انتهای لاین توزیع در مدارات فشار ضعیف
• محافظ سیستم های روشنایی خانگی
• محافظت از قطعات نیمه رسانا
• استفاده های صنعتی شامل مدار قدرت و ترانسفور ماتور
• محافظت از مدار پی ال سی PLC
• ابتدا مسیر ورودی تابلو های برق خانگی
• محافظت از موتور
• قطع جریان نشتی مدار (توام با کلید محافظ جان)
