اسنابر گیج فشار ویکا WIKA
WIKA Snubber Pressure gauge
برند محصول :
- فروش از انبار فروشگاه مرکز برق
تحویل حضوری با هماهنگی قبلی
رایگان
- ارسال به خارج از تهران
ارسال توسط باربری، اتوبوس و تیپاکس به آدرس شما
پسکرایه
- ارسال به تهران
ارسال توسط پیک به آدرس شما
هزینه پیک
مرکز برق تضمین می کند که اصل می خرید.
محصولات مشابه
توضیحات
اسنابر گیج فشار ویکا
اسنابر گیج فشار ویکا از تجهیزات جانبی گیج فشار است که در فرآیند ها برای محافظت گیج فشار، بهبود عملکرد آن، افزایش کارایی و عمر مفید آن استفاده می شود.
در حقیقت اسنابر قطعه یا تجهیزی است که از گیج فشار در برابر تغییرات ناگهانی فشار محافظت می کند.
زمانی که گیج فشار WIKA در خروجی یک کمپرسور نصب شده باشد. عقربه آن به دلیل تلاطم زیاد سیال مدام در حال لرزش است.
یک راه حل برای از بین بردن این لرزش نصب تجهیزی به نام اسنابر (Snubber) است که در زیر گیج فشار نصب می شود.
اسنابر یک قطعه فلزی استوانه ای شکل است که در انتهای آن یک روزنه کوچکی قرار دارد تا سیال به صورت قطره قطره وارد گیج شود و به نوعی از گیج فشار در برابر افزایش ناگهانی فشار سیال محافظت می کند.
البته این نکته قابل به ذکر است که اسنابر به هیچ عنوان فشار سیال را کاهش نمی دهد.
یک پیچ بر روی بدنه اسنابر گیج فشار WIKA قرار دارد که با آن می توان سطح مقطع روزنه که در انتهای اسنابر قرار دارد را تنظیم نمود.
البته استفاده از اسنابر برای سیال های Clean یا تمیز مثل سیال خروجی کمپرسور هوا یا آب، مناسب است چون اگر سیال دارای رسوب باشد به سرعت روزنه اسنابر مسدود می شود.
البته اسنابرهای از نوع پیستونی برای سیال هایی که دارای ذرات معلق هستند کاربرد دارند که در ادامه آن ها را توضیح داده ایم.
اسنابر گیج فشار قابل تنظیم ویکا WIKA قابلیت تطابق با شرایط عملیاتی متعددی را دارد.
اسنابر این قابلیت را دارد که در صورت نیاز در حین کار و در هر زمان مجددا تنظیم شود.

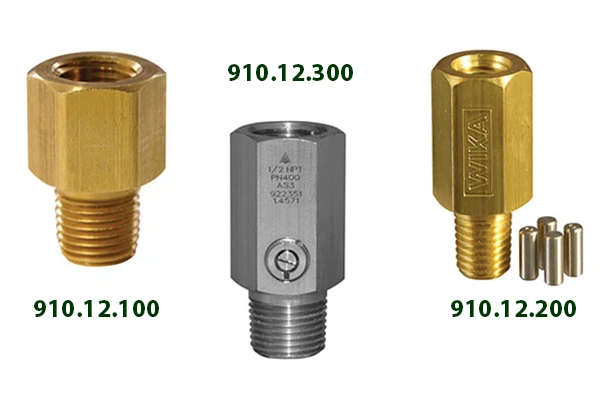

انواع مدل های اسنابر گیج فشار ویکا
اسنابر گیج فشار ویکا در سه مدل مختلف متخلخل (Porous)، پیستونی (Piston) و قابل تنظیم (Adjustable) تولید و عرضه می شوند.
اسنابر گیج فشار ویکا مدل 910.12.100 دارای فیلتر
اسنابر گیج فشار ویکا مدل 910.12.100 دارای یک دیسک فلزی متخلخل و مقاوم در برابر خوردگی است که برای از بین بردن نوسانات و ضربه های فشار سیال استفاده میشود.
در واقع سیال قبل از ورود به گیج فشار از این فیلتر عبور کرده و سرعت آن ها کاهش پیدا می کند. این مدل از اسنابر ویکا برای سیالات بخار، گاز ، هوا، روغن سبک و آب در ابعاد و متریال مختلفی ساخته می شوند.
در مورد اسنابر های متخلخل توجه به این نکته حائز اهمیت است که بسته به سیالی که از این اسنابر ها عبور می کنند، این امکان وجود دارد که دیسک متخلخل یا فیلتر اسنابر مسدود شود.

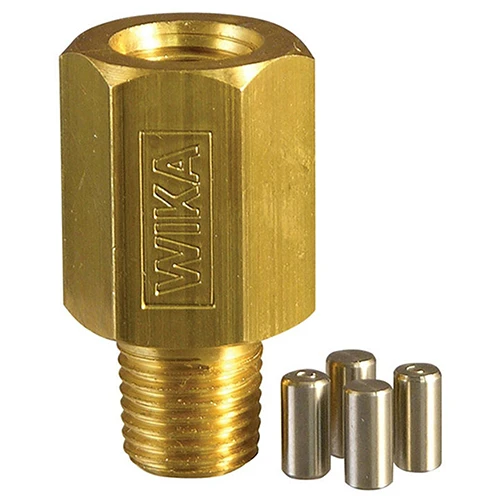

اسنابر گیج فشار ویکا مدل 910.12.200 دارای پیستون
اسنابر گیج فشار ویکا مدل 910.12.200 دارای پیستون، از پنج پیستون برای استفاده با سیال های مختلف تشکیل شده است.
پیستون ها آزادانه درون اسنابر حرکت می کنند و زمانی که نیروی حاصل از فشار جریان سیال افزایش یابد به گونه ای که پیستون را به درگاه خروجی بچسباند،
مسیر جریان سیال به گیج فشار قطع خواهد شد و به این ترتیب گیج فشار در برابر افزایش ناگهانی فشار سیال محافظت می شود.
این مدل از اسنابر گیج فشار ویکا بسیار انعطاف پذیر است و در شرایط عملیاتی گوناگون به خوبی عمل می کند.
از دیگر مزیت های اسنابر گیج فشار ویکا پیستونی این است که ذرات سیال نمی تواند آن را مسدود کند.
با توجه به این ویژگی می توان گفت اسنابر پیستونی برای سیال هایی که ذرات معلق دارند کاربرد دارد.

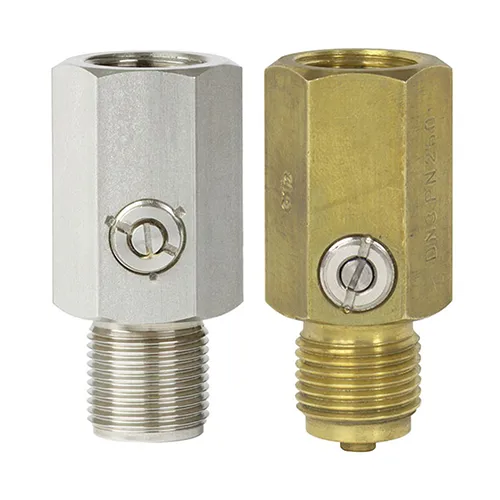

اسنابر گیج فشار ویکا مدل 910.12.300 قابل تنظیم
اسنابر گیج فشار ویکا مدل 910.12.300 قابل تنظیم از یک شیر سوزنی قابل تنظیم تشکیل شده است که اپراتور می تواند در هرلحظه و حتی در حالت استفاده به هر میزان که می خواهد جریان سیال را محدود کند.
در زمان هایی که شرایط کاری متغیر است این مدل از اسنابر فشار ویکا بسیار کارایی دارد و با چرخاندن پیچ آن میتوان فشار عبوری سیال از روزنه انتهایی آن را تنظیم کرد.
ویژگی های اسنابر گیج فشار ویکا WIKA
- کاهش ضربه ها و نوسانات فشار
- حفظ عمر مفید گیج های فشار
- افزایش دقت و قابلیت اعتماد
- متناسب با شرایط عملیاتی مختلف
- کیفیت ساخت بالا
- محافظت در برابر افزایش ناگهانی فشار
مشخصات فنی اسنابر گیج فشار ویکا
- اتصال فشاری: اتصال به صورت رزوه ای در اندازه ¼ اینچ NPT / ½ اینچ NPT male x female
- جنس بدنه: متریال برنج یا استنلس استیل (فولاد ضد زنگ)
- جنس پیستون (مدل 910.12.200): استنلس استیل
- جنس شیر سوزنی (مدل 910.12.300): استنلس استیل
- متریال واشر O-Ring (مدل 910.12.300): برنج Buna-N / فولاد ضد زنگ FPM (Viton)
- محدوده فشار: با متریال برنج 3000 تا 5000 psi / با متریال استنلس استیل 5000 تا 15000 psi
- محدوده دما: مناسب برای دماهای 14 تا 248 درجه فارنهایت (10- تا 120 درجه سانتیگراد)
کاربرد اسنابر گیج فشار ویکا
زمانی که گیج فشار در معرض افزایش ناگهانی و یا تناوبی بودن فشار قرار می گیرد، کارایی آن دچار مشکل می شود.
برای رفع این مشکل از تجهیزاتی به نام اسنابر استفاده می شود که جلوی تغییرات ناگهانی فشار سیال را می گیرد.
اسنابر گیج فشار ویکا در سه نوع اسنابر متخلخل، اسنابر پیستونی و اسنابر قابل تنظیم تولید و عرضه می شود.
استفاده از اسنابر گیج فشار ویکا، عمر مفید گیج فشار را افزایش می دهد. و در شرایط کاری سخت مثل کارخانه های تولیدی، معدن، صنایع ماشین سازی، نیروگاه ها، کمپرسورها، سیستم های قدرت مایعات، تجهیزات زیست محیطی، مواد شیمیایی و پتروشیمی، پرس های هیدرولیکی و پمپ های تناوبی کارایی آن را به طرز قابل توجهی افزایش می دهد.
همچنین اسنابر می تواند دقت سنجش گیج فشار را بهبود دهد.
قیمت اسنابر گیج فشار ویکا WIKA
عوامل گوناگونی در قیمت گذاری اسنابر گیج فشار ویکا موثر هستند.
عواملی از جمله سایز اتصال، نوع اسنابر (فیلتری، پیستونی، قابل تنظیم)، محدوده دما و فشار، جنس بدنه و بارهای دینامیکی.
قیمت اسنابر گیج فشار WIKA با کیفیتی که ارائه می دهد تناسب خوبی دارد و ارزش خرید آن بسیار بالاست.
راهنمای انتخاب اسنابر گیج فشار ویکا WIKA
برای خرید اسنابر گیج فشار باید چند فاکتور را مد نظر داشته باشید. این فاکتورها عبارتند از:
- نوع سیال
- محدوده دمایی
- تناسب شار
- جنس بدنه اسنابر
- سازگاری شیمیایی اسنابر
با در نظر گرفتن این فاکتورها که در بالا ذکر شد می توانید بهترین مدل اسنابر گیج فشار را بسته به کاربرد و محل استفاده انتخاب کنید.
ویژگی های محصول
برند محصول
برند | |
---|---|
ساخت کشور |
آلمان |
ویژگی ها
کاربرد |
صنایع پنوماتیک ,صنایع دارویی ,صنایع غذایی ,صنایع نفت و گاز ,صنایع هیدرولیک |
---|---|
جنس |
استیل ,برنج |
نوع اتصال |
بیرون رزوه |
دمای قابل تحمل |
10- تا 120+ |
