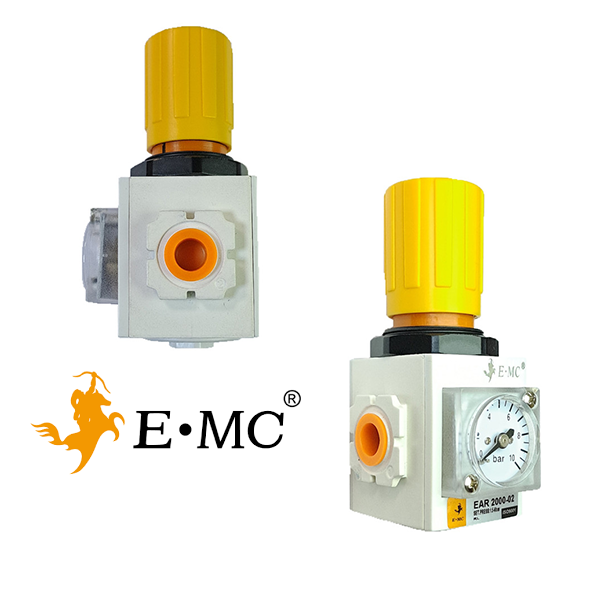

رگلاتور EAR پنوماتیک EMC

رگلاتور EAR پنوماتیک EMC

رگلاتور EAR پنوماتیک EMC که به رگلاتور پنوماتیک یا فشارشکن پنوماتیک نیز معروف می باشد، دستگاهی است که فشار هوا را در یک سیستم پنوماتیک کنترل و پایدار نگه می‌ دارد. این قطعه، فشار بالاتر و متغیر هوای ورودی را به فشار پایین‌ تر و ثابت تبدیل می‌ کند تا عملکرد ابزار ها و تجهیزات پنوماتیک در شرایط ایمن و بهینه تضمین شود.

در واقع، رگلاتور EAR پنوماتیک EMC مانند یک نگهبان خودکار عمل می‌ کند که جریان هوا را تنظیم کرده و فشار را در سطح مورد نظر نگه می‌ دارد.

این دستگاه بر اساس اصل تعادل نیرو کار می‌ کند، به‌ طوری که نیروی فنر داخلی با فشار هوای خروجی متعادل می‌ شود. هنگامی که فشار خروجی کمتر از حد تعیین شده باشد، مکانیزم داخلی شیر را باز می‌ کند تا هوای بیشتری عبور کند و زمانی که فشار خروجی افزایش یابد، جریان هوا محدود می‌ شود.

کمپرسور های صنعتی معمولاً هوا را با فشار ۷ تا ۱۰ بار تولید می‌ کنند که ان مقدار فشار در کاربرد های عمومی و کمی سنگین است، در حالی که اکثر تجهیزات پنوماتیک برای عملکرد بهینه به فشار ۴ تا ۸ بار نیاز دارند. این تفاوت فشار باعث می‌ شود که رگلاتور EAR پنوماتیک EMC به‌عنوان واسطه‌ ای بین منبع تولید و مصرف‌کننده عمل کند.

مدل های قابل سفارش رگلاتور EAR پنوماتیک EMC

• رگلاتور پنوماتیک EMC مدل EAR2000-01 سایز 1/8 اینچ

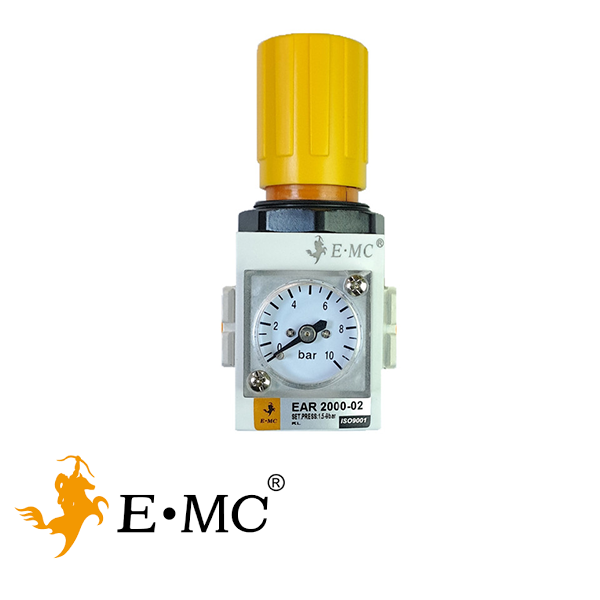

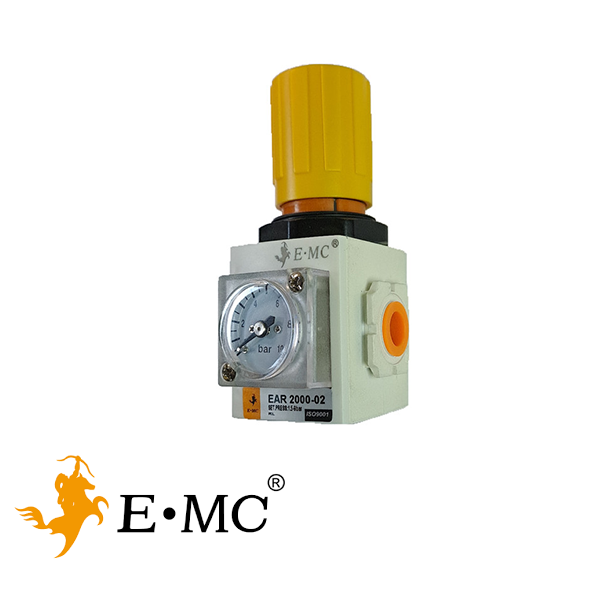

• رگلاتور پنوماتیک EMC مدل EAR2000-02 سایز 1/4 اینچ
• رگلاتور پنوماتیک EMC مدل EAR3000-02 سایز 1/4 اینچ
• رگلاتور پنوماتیک EMC مدل EAR3000-03 سایز 3/8 اینچ
• رگلاتور پنوماتیک EMC مدل EAR3000-04 سایز 1/2 اینچ
• رگلاتور پنوماتیک EMC مدل EAR4000-03 سایز 3/8 اینچ
• رگلاتور پنوماتیک EMC مدل EAR4000-04 سایز 1/2 اینچ
• رگلاتور پنوماتیک EMC مدل EAR4000-05 سایز 3/4 اینچ

نحوه کار رگلاتور EAR پنوماتیک EMC

رگلاتور EAR پنوماتیک EMC با ایجاد تعادل میان نیروی فنر و فشار خروجی، فشار هوای پایین‌ دست را ثابت نگه می‌ دارند. عملکرد آن‌ ها بر اساس یک دیافراگم و مجموعه شیر است که جریان هوا را کنترل می‌ کنند.

مکانیزم کاری رگلاتور EMC بر اساس اصل بازخورد منفی عمل می‌ کند. در حالت عادی، فنر داخلی نیروی مشخصی را به دیافراگم اعمال می‌ کند که این نیرو متناسب با فشار تنظیمی است.

زمانی که فشار خروجی کمتر از مقدار تعیین‌شده باشد، نیروی فنر بر مقاومت دیافراگم غلبه کرده و شیر را باز می‌کند تا هوای بیشتری وارد شود.

برعکس، زمانی که فشار خروجی افزایش یابد، دیافراگم تحت تاثیر این فشار حرکت کرده و جریان هوا را محدود می‌ کند. این فرآیند مداوم باعث می‌ شود فشار خروجی در برابر نوسانات فشار ورودی یا تغییرات جریان، پایدار بماند.

دقت این تنظیم به کیفیت دیافراگم، طراحی فنر و دقت ساخت مجموعه شیر بستگی دارد. سیستم‌ های پیشرفته‌ تر دارای قابلیت تنظیم میکرو متری هستند.

ویژگی های رگلاتور EAR پنوماتیک EMC

دلیل اهمیت استفاده از رگلاتور EAR پنوماتیک EMC

فشار خروجی کمپرسور ها معمولاً بالاتر از حد مجاز تجهیزات است. بدون رگلاتور EAR پنوماتیک EMC، فشار بالا می‌ تواند باعث آسیب جدی به سیلندر ها، شیر ها یا ابزار های بادی شود و حتی مصرف هوای سیستم را به میزان زیادی افزایش دهد.

استفاده از فشار بالاتر از حد مجاز نه تنها عمر مفید تجهیزات را کاهش می‌ دهد، بلکه منجر به هدر رفت انرژی نیز می‌ شود. تحقیقات نشان می‌ دهد که افزایش فشار سیستم حتی ۱ بار بیش از حد نیاز، می‌ تواند مصرف انرژی را تا ۷ درصد افزایش دهد. از سوی دیگر، فشار ناکافی نیز باعث کندی در عملکرد سیستم و کاهش بازده تولید می‌ شود.

رگلاتور پنوماتیک EMC با تامین فشار ثابت و مطلوب، ضمن حفاظت از تجهیزات، شرایط کاری یکنواخت و قابل پیش‌بینی را فراهم می‌ کند. همچنین، وجود رگلاتور در سیستم باعث کاهش صدای ناشی از فشار زیاد و افزایش ایمنی محیط کار می‌ شود.

معرفی کارکرد اجزای رگلاتور EAR پنوماتیک EMC

ورودی و خروجی اولین اجزای قابل مشاهده در رگلاتور هستند. ورودی برای دریافت هوای پر فشار طراحی شده و معمولاً دارای رزوه استاندارد NPT یا BSP است. خروجی نیز برای هوای تنظیم‌ شده با فشار کمتر در نظر گرفته شده است. اندازه این پورت‌ ها بر اساس میزان جریان مورد نیاز تعیین می‌ شود و از ۱/۸ اینچ تا ۲ اینچ متغیر است.

دیافراگم و فنر قلب سیستم کنترل فشار محسوب می‌ شوند. دیافراگم که معمولاً از پلاستیک مقاوم یا مواد انعطاف‌ پذیر ساخته می‌ شود، بخش ورودی و خروجی را از هم جدا می‌ کند.

کیفیت مواد دیافراگم بر دقت کنترل فشار و مقاومت در برابر فشار های مختلف تاثیر مستقیم دارد. فنر به دیافراگم متصل بوده و نیروی لازم برای کنترل فشار را اعمال می‌ کند. ضریب سفتی فنر و طول آن مستقیماً بر محدوده تنظیم فشار تاثیرگذار است.

مجموعه شیر نیز از اجزای کلیدی رگلاتور است. دیافراگم به شیر متصل است و با حرکت آن، شیر باز یا بسته شده و جریان هوا میان ورودی و خروجی کنترل می‌ شود.

طراحی این مجموعه بر روی سرعت پاسخ‌ دهی و دقت کنترل فشار موثر است. سنسور فشار نیز وظیفه پایش مداوم فشار پایین‌ دست را بر عهده دارد. زمانی که فشار خروجی کمتر از مقدار تنظیم‌ شده باشد، نیروی فنر بر مقاومت دیافراگم غلبه کرده و شیر باز می‌ شود تا هوای بیشتری عبور کند.

سایر اجزای مهم شامل گیج فشار برای نمایش فشار خروجی، پیچ تنظیم برای تغییر فشار خروجی و در برخی مدل‌ ها سیستم تخلیه اضافه فشار است.

قیمت رگلاتور EAR پنوماتیک EMC

خرید رگلاتور EAR پنوماتیک EMC به صورت تک در شرایطی انجام می‌ گیرد که خط باد صرفا نیاز به تنظیم فشار داشته باشد یا فیلتر و روغن زن از قبل موجود باشد.

با توجه به اهمیت یکنواختی فشار در کل خط، خرید رگلاتور با کیفیت از اهمیت بالایی برخوردار است. مجموعه مرکز برق انواع رگلاتور پنوماتیک را هم به صورت تک هم در قالب واحد مراقبت پنوماتیک از برند های معتبر تامین می‌ کند.

قیمت رگلاتور EAR پنوماتیک EMC تحت تاثیر عوامل مختلفی تعیین می شود که در ادامه آورده داده شده است.

• حداکثر فشار کاری
• ماکزیمم فشار
• فشار خروجی
• سایز پورت اتصال
• دبی عبوری
• دقت رگلاتور
• نرخ تنظیم حساسیت
• مصرف هوا بر حسب لیتر بر دقیقه
• متریال های استفاده شده در ساخت رگلاتور
• دمای قابل تحمل
• بهره مندی از مانومتر و فیلتر
• نرخ ارز

برند های مشابه رگلاتور EAR پنوماتیک EMC

به برخی از برند هایی که مشابه رگلاتور EAR پنوماتیک EMC هستند می پردازیم.

• رگلاتور پنوماتیک نورگرن
• رگلاتور پنوماتیک اس ام سی
• رگلاتور پنوماتیک شاکو
• رگلاتور پنوماتیک مایندمن
• رگلاتور پنوماتیک ایرتک
• رگلاتور پنوماتیک متال ورک
• رگلاتور پنوماتیک ویرکام
• رگلاتور پنوماتیک SKP
• رگلاتور پنوماتیک ایرکنترل
• رگلاتور پنوماتیک فوروارد
• رگلاتور پنوماتیک ال ام سی
• رگلاتور پنوماتیک پنوکنترل

در بین برند های اروپایی و تایوانی همه موارد با کیفیت هستند و انتخاب مناسبی هستند و بسته به بودجه باید از یکی استفاده کرد اما در بین برند های چینی انتخاب ما برند پنوکنترل است.
