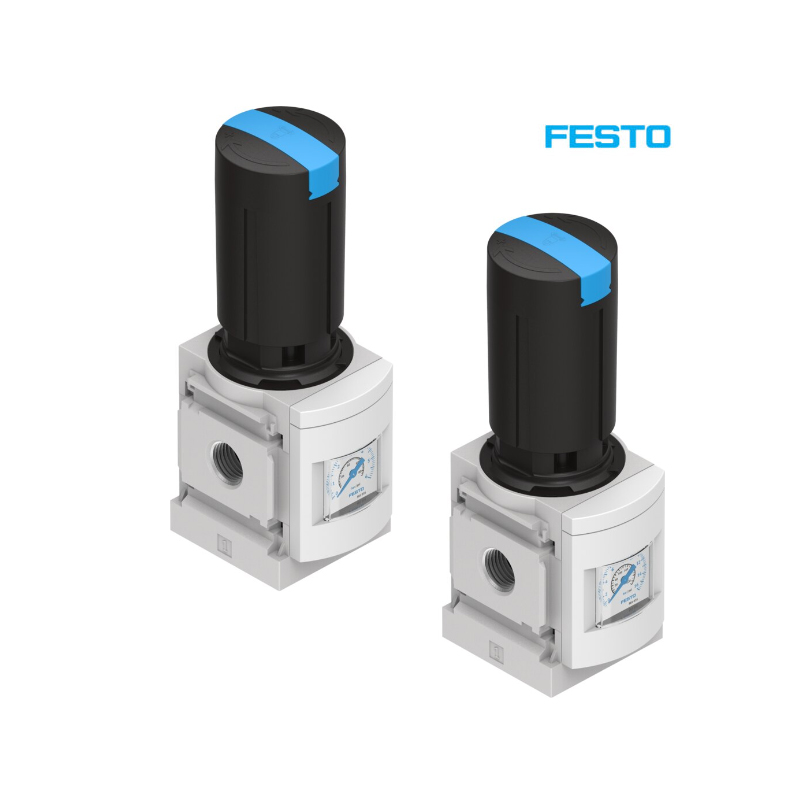

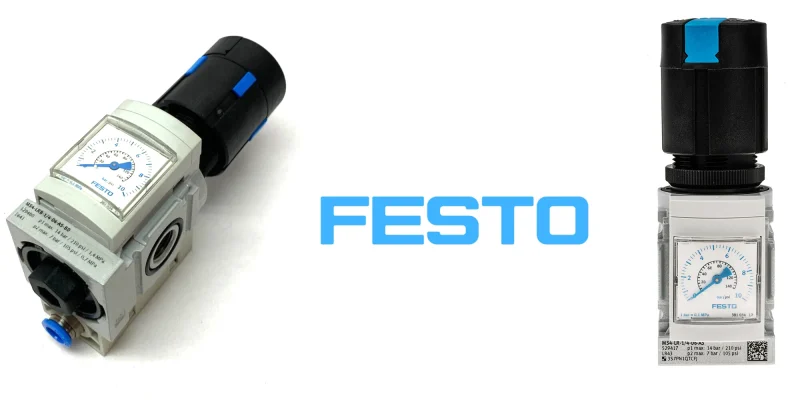

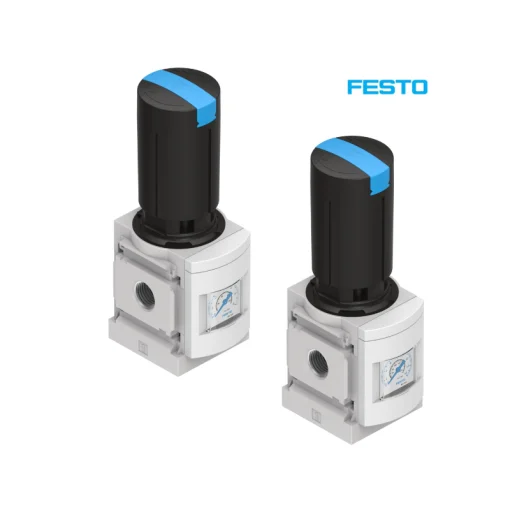

رگلاتور تنظیم فشار MS فستو

رگلاتور تنظیم فشار MS فستو

رگلاتر تنظیم فشار MS فستو که به شیر کاهنده فشار هم شناخته می شود، یکی از مهم ترین تجهیزات کنترلی فشار هوا است که وظیفه آن کاهش و ثابت نگه داشتن فشار ورودی در یک مقدار مشخص و از پیش تعیین شده می باشد. این فرآیند موجب می شود عملکرد سیستم ایمن تر شود و تجهیزات متصل به آن در شرایط پایدار و بهینه کار کنند.

طراحی و عملکرد رگلاتور تنظیم کننده فشار MS فستو به گونه ای است که می توانند فشار بالای ورودی را به مقداری قابل کنترل و مناسب برای تجهیزات مصرف کننده تبدیل کنند و از آسیب های ناشی از فشار بیش از حد جلوگیری کند.

رگلاتور تنظیم فشار MS فستو FESTO قطعه ای است که وظیفه کاهش و تثبیت فشار سیال را عهده دار است تا فشار خروجی یکنواخت و کنترل شده باقی بماند، حتی اگر فشار ورودی یا میزان جریان تغییر کند. این قطعه در صنایع نفت، گاز، پتروشیمی، آزمایشگاه ها و سیستم های توزیع گاز شهری بسیار کاربرد دارد.

رگلاتور تنظیم کننده فشار MS فستو یکی از مهم ترین تجهیزات در سیستم های هوای فشرده است که در صنایع مختلف برای تنظیم و کنترل دقیق فشار استفاده می شود. این دستگاه در سیستم های پنوماتیک صنتعی کاربرد بسیار زیادی دارد و موجب می شود فشار مناسب و ثابت در سیستم تامین شود.

مشخصات فنی رگلاتور فشار MS فستو

کاربرد رگلاتور تنظیم فشار MS فستو

رگلاتور تنظیم فشار MS فستو برای کنترل و پایدار سازی فشار در کاربرد های مختلف به کار می روند و با این کار، عملکرد بهینه سیستم را ضمانت کرده و از آسیب به تجهیزات جلوگیری می کنند. این رگلاتور ها در مدل های مختلفی از صنایع نقش مهم و حیاتی دارند و فشار یکنواخت مورد نیاز ابزار ها، ماشین آلات و سیستم های حساس را ایجاد می کنند.

در صنعت تولید و خط های مونتاژ، رگلاتور های پنوماتیک برای تامین فشار مناسب سیلندر های پنوماتیک، ابزار های بادی و سیستم های اتوماسیون استفاده می شوند. کارخانه های خودرو سازی هم به این تجهیزات وابسته اند، زیرا سیستم های رباتیک و خط های رنگ آمیزی نیاز به کنترل دقیق فشار دارند.
صنایع غذایی و نوشیدنی هم از رگلاتور های پنوماتیک برای کنترل فشار در سیستم های بسته بندی و پر کردن استفاده می کنند.

تجهیزات پزشکی و هوا فضا از دیگر حوزه های مهم کاربرد این رگلاتورها هستند. در این صنایع، دقت فوق العاده مهم است و هر گونه نوسان در فشار می تواند عواقب جدی داشته باشد. سیستم های تهویه مطبوع صنعتی و کنترل فرآیند هم از کاربرد های رایج رگلاتور های پنوماتیک محسوب می شوند.

مدل های موجود رگلاتور پنوماتیک MS فستو

مدل های رگلاتور تنظیم فشار MS فستو بر اساس مقدار حجمی هوای عبوری قابل تنظیم به چهار دسته MS4 ،MS6 ،MS9 و MS12 تقسیم می شوند. LR درج شده در سریال این محصول نشان دهنده رگلاتور بودن آن است. عدد بعدی دهانه یا کانکشن را نشان می دهد، هم چنین سیز های بزرگ با G نمایش داده می شود.

D5 یعنی محدود کننده تنظیم تا 4 بار، D6 یعنی محدود کننده تنظیم تا 7 بار و D7 یعنی تا ماکزیمم 12 بار می توان فشار هوای خروجی رگلاتور تنظیم فشار MS فستو را تنظیم کرد. AS به مفهوم امکان قفل کردن دستگیره تنظیم رگلاتور در فشار دلخواه است. AG به معنی وجود مانومتر فشار بر روی رگلاتور به صورت نصب شده می باشد.

A4 و A8 وجود قطعه ای برای 1/8 یا 1/4 کردن رگلاتور برای مصرف های تکی می باشد. Z به معنی اختصاص جریان عبوری از رگلاتور به صورت راست به چپ می باشد. در گونه های مختلف AD به مفهوم وجود سنسور فشار است. لازم به ذکر است که تمام این ویژگی ها بر روی همه محصولات قابل ارائه نیست و بسته به نوع و کاربری و سایز متفاوت است.

اجزای رگلاتور MS فستو

ورودی و خروجی اولین اجزای قابل مشاهده در رگلاتور هستند. ورودی برای دریافت هوای پر فشار طراحی شده و معمولا دارای رزوه استاندارد می باشند. خروجی نیز برای هوای تنظیم شده با فشار کم تر در نظر گرفته شده است.

دیافراگم و فنر قلب سیستم کنترل فشار محسوب می شوند. دیافراگم که معمولا از الاستیک مقاوم یا مواد انعطاف پذیر ساخته می شود، بخش ورودی و خروجی را از هم جدا می کند. کیفیت مواد دیافرام بر دقت کنترل فشار و مقاومت در برابر فشار های مختلف تاثیر مستقیم دارد.
فنر به دیافراگم متصل بوده و نیروی لازم برای کنترل فشار را اعمال می کند. ضریب سفتی فنر و طول آن مستقیما بر محدوده تنظیم فشار تاثیر گذار است.

مجموعه شیر هم از اجزای کلیدی رگلاتور است. دیافراگم به شیر متصل است و با حرکت آن، شیر باز یا بسته شده و جریان هوا میان ورودی و خروجی کنترل می شود. طراحی این مجموعه بر روی سرعت پاسخ دهی و دقت کنترل فشار موثر است. سنسور فشار هم وظیفه پایش مداوم فشار پایین دست را عهده دار است.
هنگامی که فشار خروجی کم تر از مقدار تنظیم شده باشد، نیروی فنر بر مقاومت دیافراگم غلبه کرده و شیر باز می شود تا هوای بیش تری عبور کند.

سایر اجزای مهم گیج فشار برای نمایش فشار خروجی، پیچ تنظیم برای تغییر فشار خروجی و در برخی مدل ها سیستم تخلیه اضافه فشار است.

قیمت رگلاتور تنظیم فشار MS فستو FESTO

در تعیین قیمت رگلاتور تنظیم فشار MS فستو عوامل مختلفی دخیل هستند که باید با توجه به اهمیت دقت به این ویژگی ها رگلاتور مناسب سیستم خود را خریداری کنید.

فشار مورد نیاز اولین و مهم‌ ترین معیار انتخاب است. حداکثر فشار تامین شده ورودی که رگلاتور می‌ تواند به طور ایمن تحمل کند، مقادیر مورد نیاز فشار خروجی و سطح دقت مورد نیاز فشار خروجی بایستی با دقت تعیین شوند. معمولاً رگلاتور های با پورت بزرگ‌ تر توانایی به عبور دبی بیش تری هستند، اما انتخاب سایز بیش از حد نیز می‌ تواند باعث کم شدن دقت کنترل فشار شود.

ماهیت سیال نیز اهمیت دارد. رگلاتور های پنوماتیک برای هوای فشرده طراحی شده‌اند، اما اگر گاز دیگری مورد استفاده است، این ویژگی ها در قیمت رگلاتور پنوماتیک فشار MS فستو بسیار تاثیر گذار است.

برند های مشابه رگلاتور تنظیم فشار MS فستو

1. رگلاتور پنوماتیک نورگرن
2. رگلاتور پنوماتیک اس ام سی
3. رگلاتور پنوماتیک شاکو
4. رگلاتور پنوماتیک مایندمن
5. رگلاتور پنوماتیک ایرتک
6. رگلاتور پنوماتیک متال ورک
7. رگلاتور پنوماتیک ویرکام
8. رگلاتور پنوماتیک SKP
9. رگلاتور پنوماتیک ایرکنترل
10. رگلاتور پنوماتیک فوروارد
11. رگلاتور پنوماتیک ال ام سی
12. رگلاتور پنوماتیک پنوکنترل

در بین برند های اروپایی و تایوانی همه موارد با کیفیت هستند و انتخاب مناسبی هستند و بسته به بودجه باید از یکی استفاده کرد اما در بین برند های چینی انتخاب ما برند پنوکنترل است.
