جک کامپکت Eron

توضیحات جک کامپکت Eron

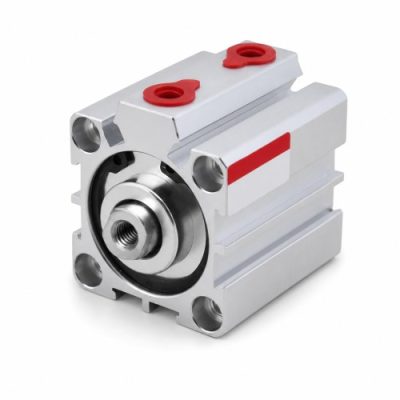

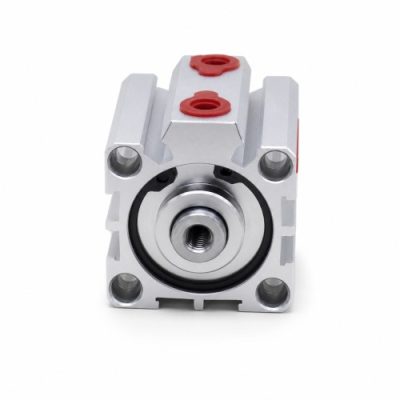

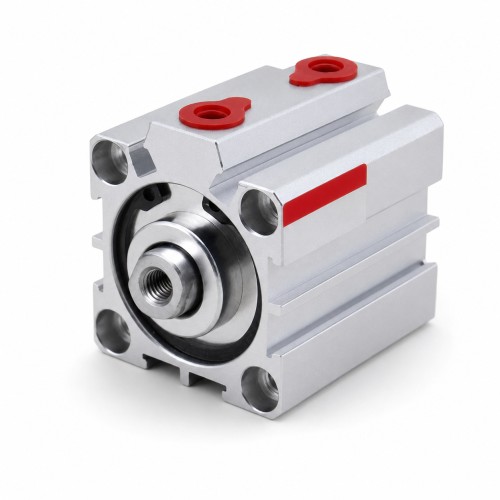

جک کامپکت Eron نوعی سیلندر بادی با طراحی فشرده است که برای ایجاد حرکت خطی در ماشین‌آلات و سیستم‌های اتوماسیون صنعتی استفاده می‌شود. مهم‌ترین تفاوت این محصول با جک‌های پنوماتیک معمولی، طول بدنه کمتر آن است. به همین دلیل، زمانی که فضای کافی برای نصب یک سیلندر استاندارد وجود ندارد، جک کامپکت می‌تواند انتخاب مناسب‌تری باشد.

این جک کامپکت با ورود هوای فشرده به داخل سیلندر، پیستون و میله متصل به آن را به حرکت درمی‌آورد. حرکت ایجادشده می‌تواند برای فشار دادن، نگه‌داشتن، بلندکردن، متوقف‌کردن یا جابه‌جایی قطعات به کار رود. جک‌های کامپکت ERON در قطرها و کورس‌های مختلف عرضه می‌شوند تا بتوان مدل مناسب را براساس نیروی موردنیاز، طول حرکت و فضای موجود انتخاب کرد.

بدنه آلومینیومی محصول، در کنار طراحی کم‌حجم، به کاهش وزن مجموعه کمک می‌کند. این ویژگی به‌خصوص در دستگاه‌های بسته‌بندی، تجهیزات مونتاژ، مکانیزم‌های کلمپینگ و ماشین‌آلاتی که چند جک در کنار یکدیگر نصب می‌شوند اهمیت دارد. البته فشرده‌بودن بدنه به معنی یکسان‌بودن ابعاد نصب تمام مدل‌ها نیست؛ پیش از جایگزین‌کردن جک ERON با محصول برند دیگر، باید نقشه ابعادی، فاصله سوراخ‌ها، نوع رزوه و محل پورت‌های هوا مقایسه شود.

جک کامپکت ERON در مدل‌های ساده و مدل‌های قابل استفاده با سنسور مغناطیسی در بازار دیده می‌شود. سنسور می‌تواند موقعیت پیستون را بدون تماس مکانیکی تشخیص دهد و سیگنال لازم را برای PLC یا مدار فرمان ارسال کند. مگنت‌داربودن جک و همراه‌بودن سنسور باید هنگام سفارش هر مدل جداگانه بررسی شود.

قطر داخلی سیلندر که با عنوان «بور» یا Bore شناخته می‌شود، در میزان نیروی تولیدی جک نقش دارد. کورس نیز فاصله حرکت میله پیستون را مشخص می‌کند. برای نمونه، در کد SDA 40×50 عدد ۴۰ معمولاً نشان‌دهنده قطر سیلندر و عدد ۵۰ نشان‌دهنده کورس جک است؛ بااین‌حال، کد نهایی باید از روی لیبل محصول یا اطلاعات تأمین‌کننده تأیید شود.

جک کامپکت پنوماتیک eron برای چه کاربردهایی مناسب است؟

ابعاد فشرده این جک باعث شده است در بخش‌های مختلف اتوماسیون صنعتی استفاده شود. برخی از کاربردهای متداول آن عبارت‌اند از:

• دستگاه‌های بسته‌بندی و پرکن
• خطوط مونتاژ و تولید خودکار
• مکانیزم‌های نگه‌داشتن و کلمپ‌کردن قطعات
• تجهیزات جابه‌جایی و هدایت محصول
• دستگاه‌های برش، پرس و پانچ سبک
• تجهیزات لیبل‌زنی و چاپ
• مکانیزم‌های توقف قطعات روی نوار نقاله
• رباتیک و تجهیزات نیمه‌اتوماتیک
• ماشین‌آلاتی با فضای نصب محدود

کاربرد دقیق هر مدل به قطر پیستون، کورس، فشار کاری، جهت بار، سرعت حرکت و تعداد سیکل‌های دستگاه بستگی دارد.

مدل های جک کامپکت eron

مدل‌ها بر اساس بور (قطر سیلندر) از ۱۲ تا ۱۰۰ میلی‌متر و کورس (طول حرکت پیستون) از ۵ تا ۲۰۰ میلی‌متر و بیشتر، بر اساس سفارش قابل تهیه هستند.

مشخصات جک کامپکت ارون

ویژگی های جک کامپکت eron

• ابعاد فشرده و سبک، مناسب فضاهای محدود نصب
• صرفه‌جویی تا ۵۰٪ در فضا نسبت به جک‌های چهارمیل استاندارد
• بدنه آنودایز شده با مقاومت بالا در برابر خوردگی و سایش
• شفت پیستون کروم‌کاری‌شده برای افزایش طول عمر و کاهش اصطکاک
• قابلیت استفاده در دو نوع ساده و مگنت‌دار (قابل تجهیز به سنسور)
• عملکرد سریع، دقیق و مصرف هوای بهینه
• نصب چندجهته و ساده بدون نیاز به قطعات جانبی
• مقاومت در برابر دمای کاری وسیع (۲۰- تا ۷۰+ درجه سانتی‌گراد)
• قیمت مناسب‌تر نسبت به برندهای اروپایی و ژاپنی با کارایی مشابه
• مناسب برای کاربردهای صنعتی سبک تا متوسط

راهنمای انتخاب جک کامپکت Eron

برای انتخاب جک پنوماتیک، فقط دانستن قطر بدنه کافی نیست. پیش از سفارش، این اطلاعات را مشخص کنید:

1) قطر سیلندر

قطر پیستون بر نیروی خروجی جک اثر می‌گذارد. با افزایش قطر و ثابت‌ماندن فشار هوا، نیروی تولیدی بیشتر می‌شود.

2) کورس جک

کورس نشان می‌دهد میله پیستون چه مسافتی حرکت می‌کند. کورس باید متناسب با فاصله واقعی جابه‌جایی مکانیزم انتخاب شود.

3) فشار کاری دستگاه

نیروی واقعی جک به فشار هوای ورودی وابسته است. افت فشار در کمپرسور، شیلنگ، اتصالات و شیر کنترل نیز باید در محاسبات در نظر گرفته شود.

4) نوع بار و جهت نصب

اعمال بار جانبی یا خارج از محور می‌تواند باعث سایش زودهنگام میله و آب‌بندها شود. در مکانیزم‌هایی که بار جانبی دارند، استفاده از گاید یا راهنمای خطی ضروری است.

5) ساده یا مگنت‌دار بودن

اگر سیستم کنترل باید موقعیت ابتدا یا انتهای حرکت پیستون را تشخیص دهد، مدل مگنت‌دار و سنسور سازگار انتخاب مناسب‌تری است.

6) ابعاد و اتصالات نصب

فاصله سوراخ‌های نصب، طول کلی جک، قطر و رزوه میله و سایز پورت هوا باید با دستگاه موجود تطبیق داده شوند.

تفاوت مدل ساده و مگنت‌دار

مدل ساده فقط وظیفه ایجاد حرکت خطی را انجام می‌دهد و برای تشخیص الکترونیکی موقعیت پیستون طراحی نشده است. در مدل مگنت‌دار، آهنربایی داخل مجموعه پیستون قرار دارد که امکان شناسایی موقعیت آن را توسط سنسور مغناطیسی فراهم می‌کند.

وجود شیار سنسور روی بدنه لزوماً به معنی مگنت‌داربودن قطعی جک یا همراه‌بودن سنسور نیست. هر دو مورد باید از فروشنده استعلام شوند.

نکات نصب و نگهداری

• از ورود گردوغبار، رطوبت و آلودگی به مدار پنوماتیک جلوگیری کنید.
• متناسب با نیاز سیستم از فیلتر، رگلاتور و تجهیزات آماده‌سازی هوا استفاده کنید.
• فشار ورودی را از مقدار مجاز اعلام‌شده برای مدل بالاتر نبرید.
• هنگام نصب، میله پیستون و بار را در یک راستا قرار دهید.
• از واردکردن ضربه مستقیم یا بار جانبی به شفت خودداری کنید.
• پیش از بازکردن اتصالات، فشار هوای مدار را کاملاً تخلیه کنید.
• وضعیت شیلنگ‌ها، اتصالات و نشتی احتمالی را دوره‌ای بررسی کنید.
• برای تعویض جک، تنها به یکسان‌بودن قطر و کورس اکتفا نکنید.

قیمت جک کامپکت eron

قیمت جک کامپکت ERON براساس قطر سیلندر، مقدار کورس، ساختار بدنه، ساده یا مگنت‌داربودن و موجودی بازار تعیین می‌شود. مدل‌هایی با قطر یا کورس بیشتر معمولاً به دلیل ابعاد و مواد مصرفی بیشتر، قیمت بالاتری دارند.

مدل‌های قطر ۲۵ تا ۵۰ میلی‌متر در بسیاری از تجهیزات صنعتی کاربرد دارند، اما پرفروش‌بودن هر سایز به نیاز بازار و موجودی فروشنده بستگی دارد. قیمت نوع مگنت‌دار نیز ممکن است با مدل ساده متفاوت باشد؛ ضمن اینکه سنسور معمولاً باید جداگانه انتخاب و خریداری شود.

برای دریافت قیمت دقیق، هنگام استعلام این اطلاعات را اعلام کنید:

• قطر سیلندر
• کورس موردنیاز
• کد درج‌شده روی جک قبلی
• ساده یا مگنت‌دار بودن
• تعداد موردنیاز
• مدل سنسور، در صورت نیاز
• تصویر محصول یا نقشه ابعادی دستگاه

خرید جک کامپکت eron

پیش از خرید جک کامپکت ERON، بهتر است مشخصات فنی محصول با فضای نصب و شرایط کاری دستگاه مقایسه شود. انتخاب اشتباه قطر می‌تواند نیروی ناکافی ایجاد کند و انتخاب نادرست کورس نیز مانع عملکرد صحیح مکانیزم شود.

برای جایگزینی جک معیوب، عکس واضح لیبل، طول کورس، قطر سیلندر و ابعاد نصب را در اختیار واحد فروش مرکز برق قرار دهید. کارشناسان ما می‌توانند براساس این اطلاعات، موجودی مدل مناسب و امکان جایگزینی آن با جک قبلی را بررسی کنند.
