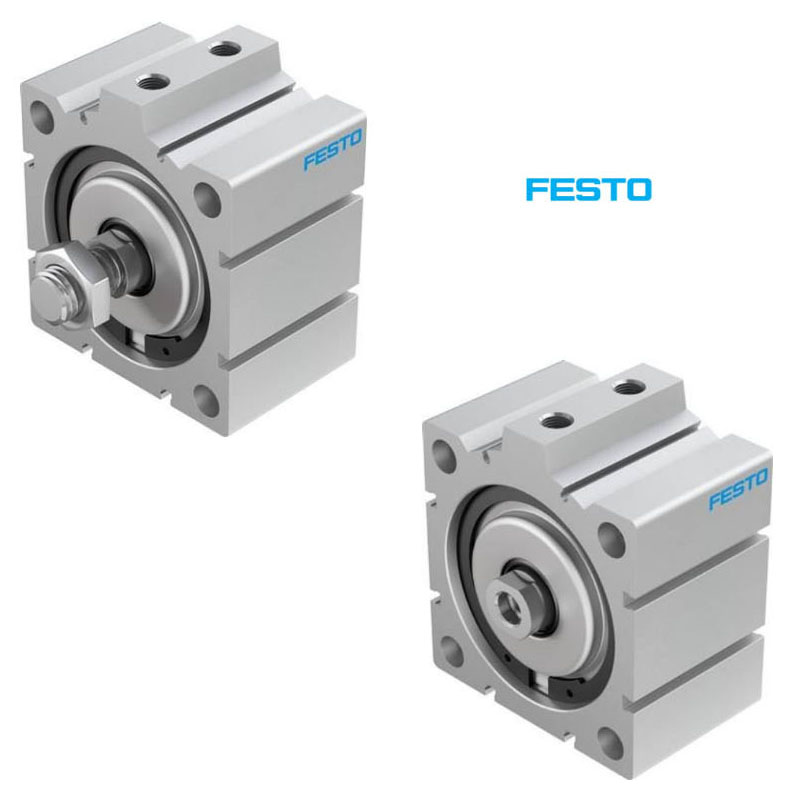

جک کورس کوتاه ADVC فستو FESTO (دو طرفه)

جک کورس کوتاه ADVC فستو

جک پنوماتیک کامپکت یا کورس کوتاه فستو، برای فضا های محدود دارای حرکت مکانیکی مناسب است. این جک دارای پیکر بندی میله پیستونی بوده و در مدل دو طرفه طراحی می شود. طراحی جک های کورس کوتاه مانند طراحی جک های چهار میل می باشد با این تفاوت که آن ها دارای بدنه و پیستون نازک تر و شفت پیستون کوتاه تری هستند.

جک پنوماتیک که در صنعت با نام سیلندر پنوماتیک هم شناخته می شود، از پر استفاده ترین تجهیزات هوای فشرده است و تقریبا در هر دستگاهی که با سیستم های اتوماتیک کار می کند حضور دارد. این جک ها با استفاده از هوای فشرده ای که توسط کمپرسور تولید می شود عمل می کنند و می توان از آن ها برای جا به جایی اجسام، بلند کردن بار های سبک و سنگین یا وارد کردن نیرو به یک نقطه مشخص استفاده کرد.

ساختار اصلی یک جک پنوماتیک کورس کوتاه از یک لوله تو خالی به عنوان سیلندر و یک پیستون تشکیل شده که به شفت جک متصل است. با حرکت پیستون در درون سیلندر، شفت هم جلو و عقب می رود و همین حرکت خطی است که نیروی مورد نیاز را برای کاربر ایجاد و فراهم می کند.

جک کورس کوتاه ADVC فستو FESTO در کلاس جک کامپکت صنعتی قرار می گیرد. این جک کورس کوتاه ADVC فستو به شکل قالبی ساخته شده است و به وسیله ی خار تعبیه شده در سر آن قابلیت مونتاژ و دمونتاژ دارد. کاربرد جک کورس کوتاه ADVC فستو معمولا برای پوزیشنینگ یا موقعیت یابی در مدار های پنوماتیکی است.
از آن جایی که سیلندر های کامپکت دارای طول کورس کوتاه و دقت بالا هستند، از آن ها برای انجام کار های با دقت بالا استفاده می شود.

جک کورس کوتاه ADVC فستو به لحاظ ساختاری دارای پیستون دو قلویی هستند و در این نوع پیستون، انرژی مورد نیاز برای جا به جایی پیستون در دو سمت مختلف توسط فشار هوا تامین می شود. هم چنین، این جک ها دارای قطر داخلی بزرگی هستند که موجب افزایش نیروی خروجی آن ها در مقایسه با جک های استاندارد می شود.

با توجه به قابلیت های بالا و کیفیت ساخت عالی، جک کورس کوتاه ADVC فستو برای بسیاری از بخش های صنعتی از جمله خودرو سازی، صنایع غذایی، صنایع شیمیایی و پتروشیمی و صنایع فلزی بسیار مورد استفاده قرار می گیرند. به این جهت جک کورس کوتاه می گویند که شکل و طراحی منحصر به فرد دارد . این طول کورس کوتاه هیچ مشکلی در کارکرد ایجاد نمی کند.

مشخصات فنی جک کورس کوتاه ADVC فستو

مدل های موجود جک کورس کوتاه ADVC فستو FESTO

• جک کورس کوتاه فستو مدل ADVC-4-2,5-A-P با کد فنی 188054
• جک کورس کوتاه فستو مدل ADVC-4-5-A-P با کد فنی 188055
• جک کورس کوتاه فستو مدل ADVC-6-5-A-P-A با کد فنی 188064
• جک کورس کوتاه فستو مدل ADVC-6-10-A-P-A با کد فنی 188065
• جک کورس کوتاه فستو مدل ADVC-6-5-A-P با کد فنی 188066
• جک کورس کوتاه فستو مدل ADVC-6-10-A-P با کد فنی 188067
• جک کورس کوتاه فستو مدل ADVC-10-5-A-P-A با کد فنی 188076
• جک کورس کوتاه فستو مدل ADVC-10-10-A-P-A با کد فنی 188077
• جک کورس کوتاه فستو مدل ADVC-10-5-A-P با کد فنی 188078
• جک کورس کوتاه فستو مدل ADVC-10-10-A-P با کد فنی 188079
• جک کورس کوتاه فستو مدل ADVC-12-10-I-P-A با کد فنی 188089
• جک کورس کوتاه فستو مدل ADVC-12-5-I-P با کد فنی 188090
• جک کورس کوتاه فستو مدل ADVC-12-10-I-P با کد فنی 188091
• جک کورس کوتاه فستو مدل ADVC-12-5-I-P-A با کد فنی 188088
• جک کورس کوتاه فستو مدل ADVC-12-10-I-P-A با کد فنی 188089
• جک کورس کوتاه فستو مدل ADVC-20-20-I-P-A با کد فنی 188143
• جک کورس کوتاه فستو مدل ADVC-25-10-A-P-A با کد فنی 188183
• جک کورس کوتاه فستو مدل ADVC-25-15-A-P-A با کد فنی 188184
• جک کورس کوتاه فستو مدل ADVC-25-25-A-P-A با کد فنی 188186
• جک کورس کوتاه فستو مدل ADVC-40-5-A-P-A با کد فنی 188242
• جک کورس کوتاه فستو مدل ADVC-40-5-I-P-A با کد فنی 188232

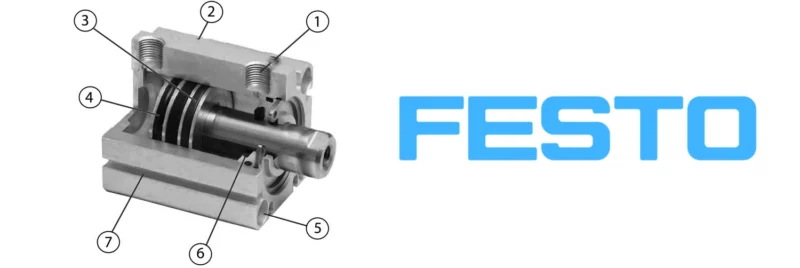

اجزای تشکیل دهنده جک کورس کوتاه AVDC فستو

جک کورس کوتاه AVDC فستو نیز مانند سایر جک های پنوماتیک دیگر از بدنه جک، پیستون و شفت پیستون به عنوان اجزای اصلی بهره می برند. همان طور که در تصویر فوق نمایش داده شده است، سطح بدنه جک پنوماتیک کامپکت را به طور آنودایز سخت کاری می کنند تا هم مقاومت بدنه در مقابل خوردگی و زنگ زدگی افزایش یابد و هم فرسایش کم تری داشته باشد، در نهایت با این کار دوام و عمر بدنه جک کامپکت بیش تر می شود.
بخش های مختلف جک کورس کوتاه AVDC عبارت اند از:

1. پورت های ورودی و خروجی
2. بدنه
3. پیستون و آب بندی های پیستون
4. آب بند اصلی
5. رزوه های نصب سیلندر
6. ضربه گیر ها در هر دو طرف
7. شیار محل نصب سنسور

کاربرد جک کورس کوتاه ADVC فستو

جک کورس کوتاه ADVC فستو معمولا به شکل دو طرفه در صنایع و دستگاه ها مورد مصرف قرار می گیرند. زمانی که هوای فشرده از یک سمت یا پورت وارد می شود و بر پیستون اثر می کند، با حرکت پیستون هوای فشرده سمت مقابل، از طریق پورت و شیر کنترل جهت مدار تخلیه می گردد.

در مورد جک های یک طرفه هم همان طور که در مدل های دیگر ک های پنوماتیک بیان شده، جک های یک طرفه از نیروی هوای فشرده برای حرکت به یک سمت و از یک فنر برای برگشت با حرکت به سمت مقابل استفاده می کنند.

از جک کامپکت پنوماتیک به طور کلی در مواردی که فضای نصب کوچک بوده و نیاز به کورس کم باشد، استفاده می شود. مواردی مانند:

• خطوط تولید و اتوماسیون کارخانه ها
• ماشین آلات بسته بندی
• تجهیزات چاپ و علامت گذاری
• صنایع غذایی، نوشیدنی و دارویی
• تولید لوازم پزشکی

قیمت جک کورس کوتاه ADVC فستو

قیمت جک کورس کوتاه ADVC فستو نسبت به سایر جک های پنوماتیک گران تر است، علت این مورد هم کامپکت بودن این مدل جک ها می باشد.
جک های کامپکت نسبت به سایر جک های پنوماتیک در همه برند ها گران تر هستند. هم چنین قابل ذکر است هر چه قدر اندازه کورس بیش تر و بلند تر باشد قیمت این جک نیز افزایش می یابد.

قیمت جک کورس کوتاه ADVC فستو نسبت به جک های کورس بلند ارزان تر است، البته کیفیت جک و هم چنین متریال به کار رفته در ساخت سایر جک ها به مراتب بسیار در قیمت گذاری سیلندر ها تاثیر گذار است.

سایر برند های تولید کننده جک کورس کوتاه ADVC فستو

هم چنین برند های معتبر دیگری نیز در کشور های مختلف به تولید جک پنوماتیک کامپکت مشغولند که عبارتند از:

• جک کورس کوتاه ایرکنترل
• جک کورس کوتاه LMC
• جک کورس کوتاه پارس
• جک کورس کوتاه لگریس
• جک کورس کوتاه SMC
• جک کورس کوتاه سیماتیک
• جک کورس کوتاه متال ورک
• جک کورس کوتاه کاموزی
• جک کورس کوتاه پارکر
• جک کورس کوتاه اگنپ
• جک کورس کوتاه CDC
• جک کورس کوتاه CPC
• جک کورس کوتاه ACO

در بین برند های مطرح سازنده جک پنوماتیک کورس کوتاه پنو کنترل، برند های اروپایی و تایوانی از کیفیت بسیار بالایی برخورد دار هستند و ارزش خرید آن ها بالا است.
