جک کورس کوتاه AEVC فستو FESTO (یک طرفه)

جک کورس کوتاه AEVC فستو

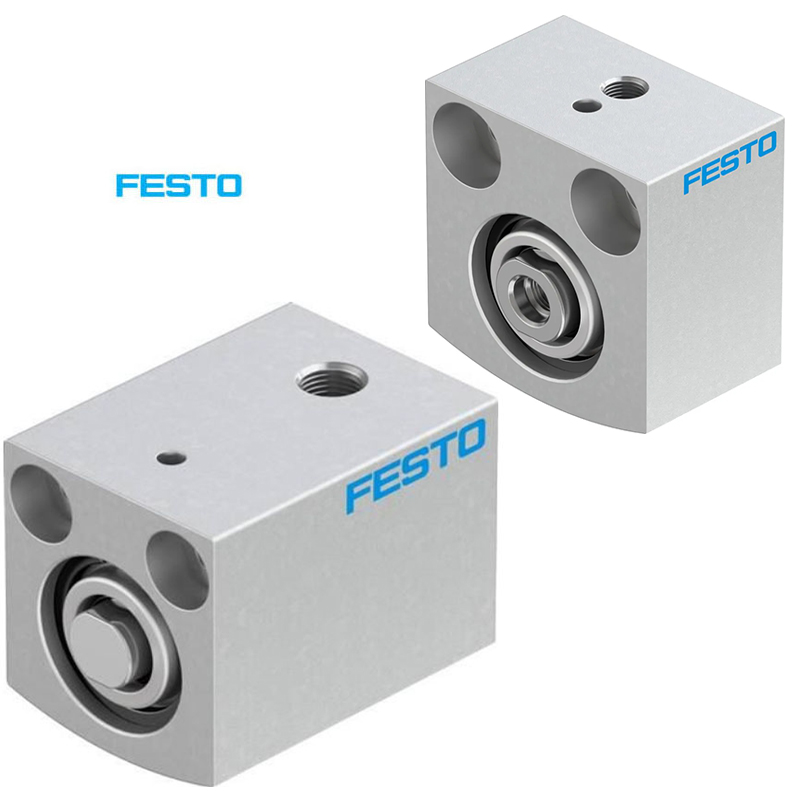

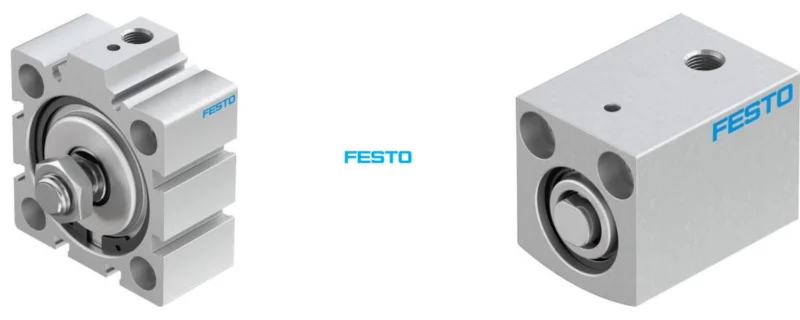

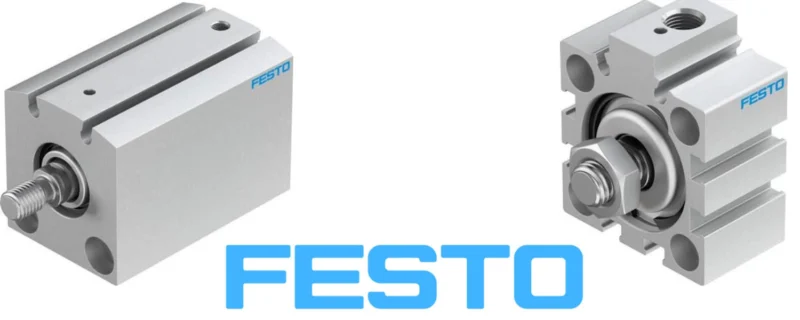

سیلندر کورس کوتاه AEVC فستو یکی از کوچک ترین و کم جا ترین جک های پنوماتیک در دنیا است که نسبت به کورس حرکتی شفت آن جک بادی است. زیرا به جهت طراحی حرفه ای و منحصر به فردی که دارد از نظر ارتفاع بسیار کوتاه است و فضای ارتفاعی کمی برای نصب نیاز دارد و حرکت این جک به صورت برگشت با فنر است.

حرکت سیلندر کورس کوتاه AEVC فستو FESTO به صورت برگشت با فنر است که برای فرمان دادن به این جک فقط نیازمند یک شیر برقی با فرمان 3/2 است که فقط فرمان باز شدن را به جک ارسال کند و برای حرکت برگشت شفت جک دیگر نیاز به فرمان باد نیست زیرا درون مکانیسم جک یک فنر قرار دارد که وظیفه ی آن بازگشت شفت جک در صورت عدم وجود فشار باد پشت جک را دارد.

از ویژگی های مهم سیلندر کورس کوتاه AEVC فستو می توان به رزوه ی شفت که به صورت مادگی هست اشاره کرد و نوع رزوه آن از نظر راحتی به شکلی است که هیچ لبه ی بر آماده ای از سطح جک ندارد. برای نصب سیلندر پنوماتیک کورس کوتاه AEVC فستو کافی است آن را با دو عدد پیچ به بدنه ی دستگاه نصب کنید.
بهتر است پیچ های آن به صورتی باشد که کاملا در دید باشد زیرا تا بعد از نصب دقیقا درون سوراخ مخصوص پیچ های نصب جک قرار گیرد.

نکته ی مهم این جک کورس کوتاه فستو این است که قابلیت تعمیری دارد و نیازی نیست که بعد از هر بار آسیب و خرابی و نشتی دادن آن را به صورت کامل تعویض کنید.

جک کورس کوتاه AEVC فستو FESTO یک طرفه از انواع جک های فنر برگشت می باشد. نصب این جک به شکل قالبی است که به وسیله ی خار تعبیه شده در سر آن قابلیت مونتاژ و دمونتاژ دارد. سیلندر AEVC کورس کوتاه فستو به لحاظ ساختاری نسبت به جک های کامپکت AEVU و AEN متفاوت می باشد.

این  جک در قطر های 4 تا 100 میلی متر و کورس 2 تا 25 میلی متر قابل سفارش گذاری است. در ابتدای کد فنی قطر جک و با یک فاصله کورس جک مشخص می شود. این جک در دو نوع شفت نری و ماگی قابل سفارش هستند. در صورت نری بودن شفت A را بعد از اعداد قطر کورس اضافه می کنیم.

در صورتی که شفت مادگی مورد نیاز کاربر باشد، حرف I را بعد از اعداد قطر کورس اضافه می کنیم. از آن جایی که این جک فقط ترمز ثابت دارد حرف P را انتخاب می کنیم. حرف A در انتهای کد محصول به مفهوم تعبیه شدن مگنت در درون پیستون جک است. این نوع جک با طراحی کوتاه و فشار کاری بالا به عنوان یک ابزار برای انجام کار های سنگین و در شرایط سخت تر در صنعت مورد استفاده قرار می گیرد.

مدل های موجود سیلندر کورس کوتاه AEVC فستو

• جک کورس کوتاه AEVC فستو مدل AEVC-4-2,5-P با کد فنی 188050
• جک کورس کوتاه AEVC فستو مدل AEVC-4-5-P با کد فنی 188051
• جک کورس کوتاه AEVC فستو مدل AEVC-4-2,5-A-P با کد فنی 188052
• جک کورس کوتاه AEVC فستو مدل AEVC-4-5-A-P با کد فنی 188053
• جک کورس کوتاه AEVC فستو مدل AEVC-6-5-P-A با کد فنی 188056
• جک کورس کوتاه AEVC فستو مدل AEVC-6-10-P-A با کد فنی 188057
• جک کورس کوتاه AEVC فستو مدل AEVC-6-5-P با کد فنی 188058
• جک کورس کوتاه AEVC فستو مدل AEVC-6-10-P با کد فنی 188059
• جک کورس کوتاه AEVC فستو مدل AEVC-6-5-A-P-A با کد فنی 188060
• جک کورس کوتاه AEVC فستو مدل AEVC-6-10-A-P-A با کد فنی 188061
• جک کورس کوتاه AEVC فستو مدل AEVC-6-5-A-P با کد فنی 188062
• جک کورس کوتاه AEVC فستو مدل AEVC-6-10-A-P با کد فنی 188063
• جک کورس کوتاه AEVC فستو مدل AEVC-10-5-P-A با کد فنی 188068
• جک کورس کوتاه AEVC فستو مدل AEVC-10-10-P-A با کد فنی 188069
• جک کورس کوتاه AEVC فستو مدل AEVC-10-5-P با کد فنی 188070
• جک کورس کوتاه AEVC فستو مدل AEVC-10-10-P با کد فنی 188071
• جک کورس کوتاه AEVC فستو مدل AEVC-10-5-A-P-A  با کد فنی 188072
• جک کورس کوتاه AEVC فستو مدل AEVC-10-10-A-P-A با کد فنی 188073
• جک کورس کوتاه AEVC فستو مدل AEVC-10-5-A-P با کد فنی 188074
• جک کورس کوتاه AEVC فستو مدل AEVC-10-10-A-P با کد فنی 188075
• جک کورس کوتاه AEVC فستو مدل AEVC-12-5-I-P-A با کد فنی 188080
• جک کورس کوتاه AEVC فستو مدل AEVC-12-10-I-P-A با کد فنی 188081
• جک کورس کوتاه AEVC فستو مدل AEVC-12-5-I-P با کد فنی 188082
• جک کورس کوتاه AEVC فستو مدل AEVC-12-10-I-P با کد فنی 188083

مشخصات فنی جک کورس کوتاه AEVC فستو یک طرفه

کاربرد سیلندر پنوماتیک کورس کوتاه AEVC فستو FESTO

سیلندر کورس کوتاه AEVC فستو به لحاظ ساختاری دارای پیستون دو قلویی هستند و در این نوع پیستون، انرژی مورد نیاز برای جا به جایی پیستون در دو سمت مختلف توسط فشار هوا تامین می شود. هم چنین، این جک ها دارای قطر داخلی بزرگی هستند که موجب افزایش نیروی خروجی آن ها در مقایسه با جک های استاندارد می شود.

سیلندر کورس کوتاه AEVC فستو درمدل های مختلفی از جمله جک های یک طرفه، با قطر های مختلف و برای فشار های کاری مختلف در دسترس هستند. علاوه بر این، جک های AEVC فستو دارای مکانیزم استفاده از هوای زائد به عنوان فشار اولیه هستند، که موجب کم شدن مصرف هوا و کاهش هزینه های انرژی می شود.

با توجه به قابلیت های بالا و کیفیت ساخت عالی، سیلندر های AEVC برای بسیاری از بخش های صنعتی از جمله خودرو سازی، صنایع غذایی، صنایع شیمیایی و پتروشیمی و صنایع فلزی بسیار مورد استفاده قرار می گیرند.

قیمت سیلندر کورس کوتاه AEVC فستو

قیمت جک کورس کوتاه AEVC فستو نسبت به سایر جک های پنوماتیک گران تر است، علت این مورد هم کامپکت بودن این مدل جک ها می باشد.
جک های کامپکت نسبت به سایر جک های پنوماتیک در همه برند ها گران تر هستند. هم چنین قابل ذکر است هر چه قدر اندازه کورس بیش تر و بلند تر باشد قیمت این جک نیز افزایش می یابد.

قیمت جک کورس کوتاه AEVC فستو نسبت به جک های کورس بلند ارزان تر است، البته کیفیت جک و هم چنین متریال به کار رفته در ساخت سایر جک ها به مراتب بسیار در قیمت گذاری سیلندر ها تاثیر گذار است.
