قفل کتابی دوبل فرو FERRO

قفل کتابی دوبل فرو

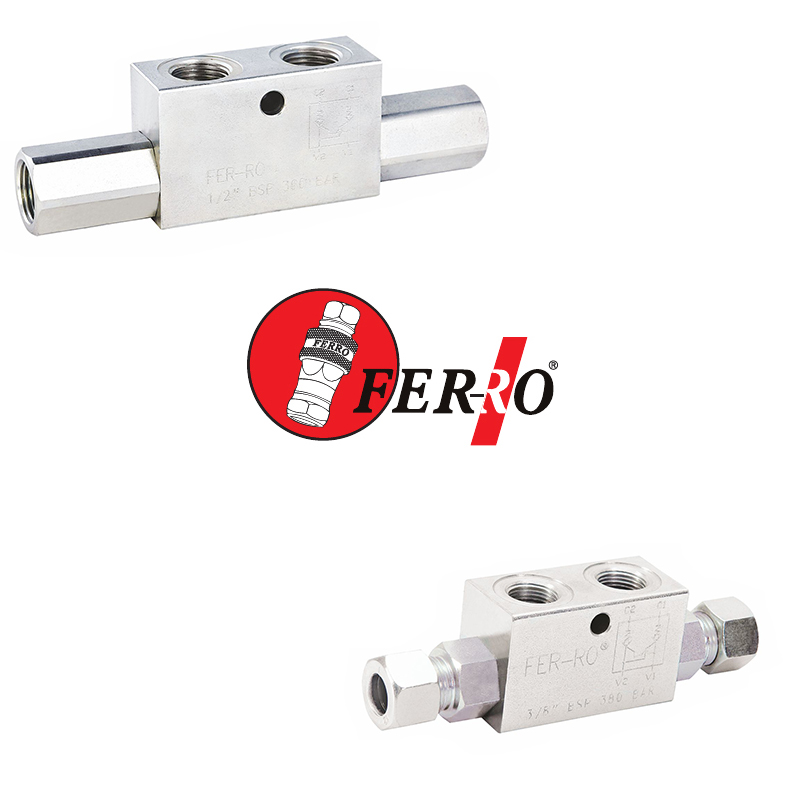

قفل کتابی دوبل فرو یا سوپاپ دوبل پیلوت دار محصول شرکت فرو ترکیه، یک شیر مدولار است که برای قفل کردن جک های دو طرفه در هر دو جهت رفت و برگشت به کار می رود. این شیر با نصب در زیر کنترل جهت، از حرکت نا خواسته عملگر در اثر نشتی یا افت فشار جلوگیری می کند.

قفل کتابی دوبل فرو FERRO یک شیر چک پایلوتی است که برای قفل کردن عملگر های دو طرفه در هر دو جهت طراحی شده است. قفل کن کتابی دوبل فرو از حرکت نا خواسته سیلندر های هیدرولیکی جلوگیری می کند و ایمنی سیستم را بیش تر می کند. در حالت عادی، مسیر سیال را می بندد تا بار در موقعیت خود ثابت بماند.

پس از اعمال فشار پایلوت، مسیر را باز می کند و اجازه می دهد سیال آزادانه حرکت کند. این عملکرد کنترل بهتر، افزایش پایداری بار و کم شدن مصرف انرژی را در سیستم های هیدرولیکی امکان پذیر می کند.

قفل کتابی دوبل فرو دارای جنس بدنه فولاد بوده و در ابعاد مختلفی متناسب با نیاز کاربر قابل تهیه می باشد. این دستگاه در بازه ماکزیمم فشاری 320 الی 380 بار فعالیت می کند و آب بندی آن توسط NBR می باشد. نوع رزوه آن NPT ،BSP Metric بوده و توسط روکش روی آب کاری شده است.

قف کن هیدرولیک فرو یکی از قطعه ها کلیدی در این سیستم ها است که با عملکرد دقیق و طراحی منحصر به فرد خود، نیاز های ایمنی و پایداری سیستم های هیدرولیکی را تامین می کند. فرض کنید در هنگام کار با یک بیل مکانیکی یا بالا بر ناگهان سیستم دچار افت فشار شود، در چنین شرایطی قفل کن هیدرولیک فرو جریان روغن را در موقعیت مشخص قفل می کند تا از سقوط یا حرکت های ناگهانی جلوگیری شود.

قفل کتابی دوبل فرو یک شیر کنترل مکانیکی است که وظیفه قفل کردن جریان روغن در دو جهت را بر عهده دارد. این شیر به گونه ای طراحی شده است که در صورت قطع فشار یا خاموش شدن سیستم، موقعیت جک ها و اجزای متحرک را بدون نیاز به نیروی خارجی ثابت نگه دارد. این شیر به صورت مکانیکی عمل کرده و برای باز شدن به فشار پیلوت نیاز دارد که از طریق یک فرمان هیدرولیکی تامین می شود.

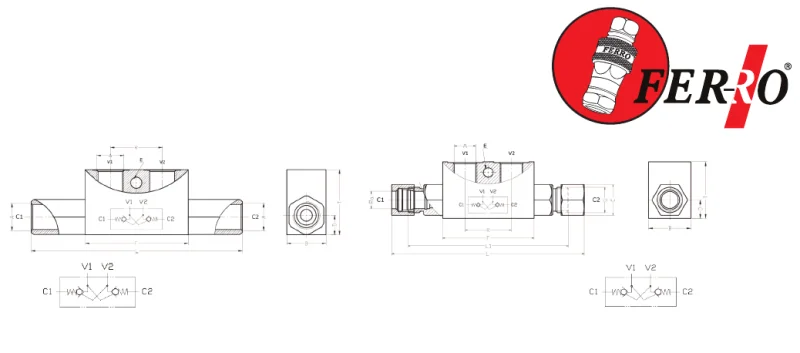

مشخصات فنی قفل کتابی دوبل فرو FERRO

ویژگی قفل کن هیدرولیک فرو

این شیر از چندین بخش اصلی تشکیل شده است که شامل بدنه مقاوم که توانایی تحمل فشار های بالا را دارد، سوپاپ های یک طرفه داخلی برای کنترل جریان روغن در هر دو جهت، کانال های فشار پیلوت که درون بدنه قرار دارند و برای باز کردن مسیر های قفل شده به کار می روند، مکانیزم قفل کننده مکانیکی یا سوپاپ که در صورت قطع فشار از حرکت ناگهانی سیستم جلوگیری می کند و هم چنین پورت های ورود و خروج سیال را دارا می باشد.

عملکرد مکانیکی بدون نیاز به برق، مقاومت در برابر فشار های بالا تا 380 بار، افزایش ایمنی و جلوگیری از حرکت های ناگهانی، طراحی فشرده و سبک با نصب آسان و هم چنین قابلیت استفاده در محیط های صنعتی سخت و دما های متغییر از سایر ویژگی های این محصول می باشد.

مدل های موجود قفل کن دوبل فرو FERRO

عملکرد قفل کتابی دوبل فرو FERRO

عملکرد قفل هیدورلیک کتابی فرو به گونه ای است که در صورت قطع جریان روغن یا افت فشار سیستم، مسیر بازگشت روغن را مسدود می کند و مانع از حرکت غیر مجاز جک می شود. این ویژگی به ویژه در سیستم های بالا بر، جرثقیل ها، ماشین آلات ساختمانی و خطوط تولید خودکار اهمیت زیادی دارد.

ساختار کتابی این قفل موجب مب شود که در فضا های محدود هم به راحتی قابل نصب باشد. بدنه مقاوم در برابر خوردگی، فشار بالا و نوسانات دمایی از دیگر مزایای قفل هیدرولیک کتابی فرو به حساب می آید.

کاربرد قفل هیدرولیک کتابی فرو

سوپاپ پیلوت دار فرو محصول در بسیاری از صنایع مختلف مورد استفاده قرار می گیرد و از جمله کابرد های اصلی آن می توان به موارد زیر اشاره کرد:

• تجهیزات بالابر و جرثقیل ها، ثابت نگه داشتن بازو ها و جلوگیری از سقوط ناگهانی بسیار مهم است. این قفل کن هیدرولیک کمک می کند تا موقعیت بار حفظ شود و حرکت کنترل شده ای داشته باشد.
• ماشین آلات راه سازی و معدنی در بیل های مکانیکی، لودر ها و سایر ماشین آلات سنگین، این شیر نقش مهمی در کنترل بازو ها و اجزای متحرک دارد. از آن جا که این تجهیزات تحت بار های سنگین کار می کنند، حفظ موقعیت آن ها در حین توقف امری ضروری است.
• دستگاه های پرس و ماشین آلات صنعتی در صنایع مختلف از جمله خودرو سازی و تولید قطعه های فلزی در دستگاه های پرس و قالب گیری نیاز دارند که در زمان فشرده سازی، اجزای متحرک در موقعیت دقیق خود قفل شوند. این شیر به سیستم هیدرولیکی کمک می کند تا با دقت بالا عمل کرده و از بروز خطا های مکانیکی جلوگیری شود.
• تجهیزات کشاورزی در ماشین آلات کشاورزی که دارای سیستم های هیدرولیکی هستند

قیمت قفل کتابی دوبل فرو

قفل کن هیدرولیک فرو به جهت کاربرد فراوانی که در صنعت های مختلف و سیستم های هیدرولیکی دارند توسط برند های فراوانی تولید می شوند.

به همین جهت قیمت قفل کن هیدرولیک فرو با توجه به پارامتر هایی از قبیل کیفیت و متریال استفاده شده در محصول، سایز و ابعاد، دمای قابل تحمل و حد فشار، استاندارد و گواهینامه ها، نوسانات ارزی متغیر است. ابعاد نیز تأثیر زیادی بر قیمت قفل کتابی دوبل فرو دارد برای مثال سایز 1/4 این محصول معمولاً ارزان تر هستند.

سایر برند های تولید کننده قفل کن دوبل هیدرولیک فرو

• قفل کتابی دوبل OLEOWEB
• قفل کتابی دوبل Machesini
• قفل کتابی دوبل DUPLOMATIC
