فشار شکن هیدرولیک PR فرو FERRO

فشار شکن هیدرولیک PR فرو

کنترل فشار در مدار های هیدرولیک، یک ضرورت فنی و ایمنی است. در این حالت، فشار شکن هیدرولیک PR فرو FERRO نقش کلیدی و مهمی را ایفا می کند. فشار شکن هیدرولیک PR فرو FERRO قطعه کوچک اما مهم، با تخلیه کردن فشار اضافی به مخزن هیدرولیک، مانع از بیش تر شدن خطر فشار در مدار می شوند.

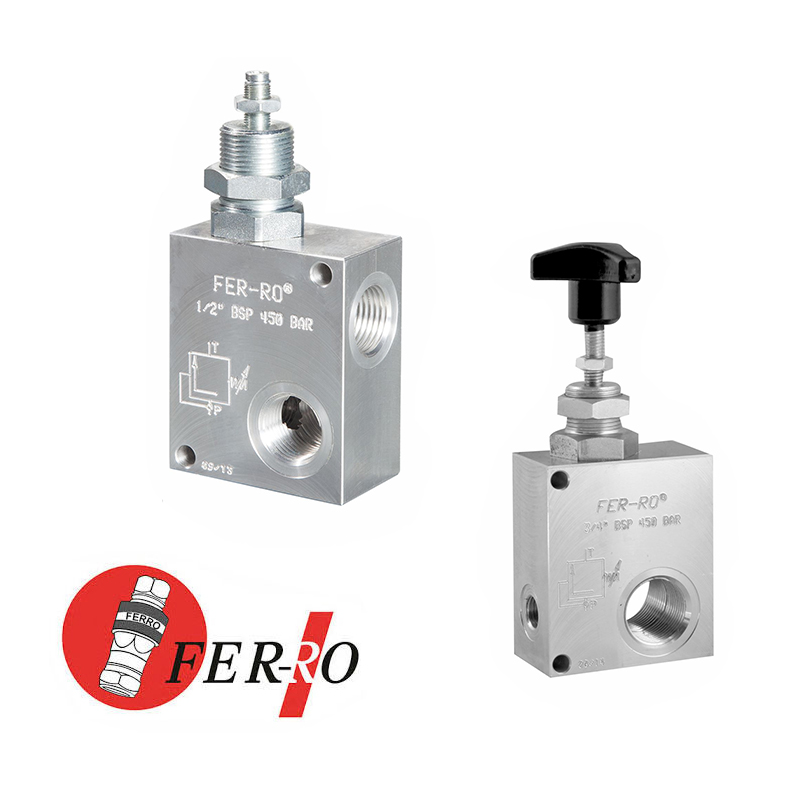

فشار شکن هیدرولیک فرو از سری محصولات صنعتی شرکت فرو ترکیه است که برای محافظت از سیستم های هیدرولیکی در برابر بیش تر شدن فشار طراحی شده است. این فشار شکن از نوع دستی بوده و با استفاده از پیش تنظیم T شکل که در قسمت بالای آن قرار دارد، به کاربر این امکان را می دهد که فشار را به راحتی تنظیم کند.

ساختار این فشار شکن به صورت بلوکی و رزوه ای طراحی و تولید شده است و به راحتی در مسیر جریان سیستم نصب می شود. در صورتی که فشار از مقدار تنظیم شده بیش تر شود، شیر باز شده و فشار اضافی را به مخزن تخلیه می کند، بدون این که به برق یا پایلوت کنترل نیاز داشته باشد.

فشار شکن PR هیدرولیک فرو در سایز های 1/4 تا 1 اینچ BSP تولید می شود و تمام مدل ها تا فشار 380 بار را پشتیبانی می کنند. دبی عبوری هم با توجه به سایز، بین 40 تا 100 لیتر بر دقیقه قابل تغییر است. به جهت طراحی ساده، عملکرد دقیق و نیاز نبودن به سیستم کنترلی پیچیده، فشار شکن هیدرولیک PR فرو گزینه ای مناسب برای یونیت های هیدرولیک، ماشین آلات صنعتی، بررسی های دستی و خطوط تولید با فشار بالا است.

فشار شکن هیدرولیک PR فرو حداکثر فشار مدار را محدود می کند و با تخلیه ی روغن اضافی، از اجزای سیستم در برابر اضافه فشار محافظت می کند. شیر کنترل فشار PR فرو به گونه ای طراحی شده است که با فشار از قبل تعیین شده باز می شود تا مایع تخلیه شود و فشار به سطح قابل قبولی کاهش پیدا کند.

در اصل فشار شکن هیدرولیک PR فرو نوعی شیر اطمینان است که در سیستم هیدرولیک برای کنترل یا محدود کردن فشار استفاده می شود. در غیر این صورت فشار موجب خرابی ابزار، خرابی فرآیند و آتش سوزی می شود.

مشخصات فنی شیر فشار شکن PR فرو FERRO

کاربرد شیر کنترل فشار PR فرو

برای کم شدن فشار، جریان سیال باید از سیستم تخلیه شود. در اصل فشار شکن هیدرولیک PR فرو به گونه ای طراحی شده است تا در یک فشار تعیین شده و تنظیم شده باز شود تا مخزن دیگر تجهیزات تحت فشار های بیش از حد قرار نگیرند. با عبور جریان سیال از فشار تنظیم شده، سوپاپ باز می شود و مایع تخلیه می شود.

برای کنترل کردن فشار مایعات در سیستم های هیدرولیکی از شیر کنترل فشار PR فرو یا فشار شکن هیدرولیک PR فرو استفاده می شود. در اصل با به کارگیری این شیر آلات در سیستم های هیدرولیک، می توان فشار و انرژی جنبشی مایعات را مدیریت کرد و آن را کم کرد یا محدود نمود.

سیستم های هیدرولیکی سیستم هایی هستند که در ساختار خود از مایعات بهره گیری می کنند و از انرژی و فشار حاصل از حرکت مایعات برای ایجاد کردن حرکت های مکانیکی استفاده می کنند. شیر های کنترل فشار باعث جلوگیری از بروز فشار های بالا در مایعات می شود و سیستم های هیدرولیک را از خطر آسیب دیدن در اثر بیش تر شدن ناگهانی فشار مایعات، حفظ می کند.

مدل های موجود شیر فشار شکن دستی فرو

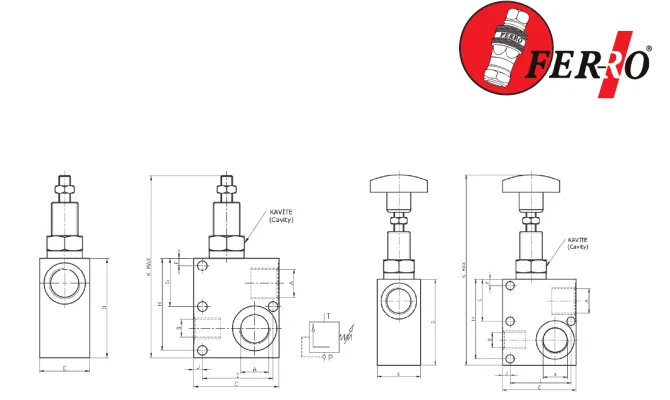

ساختار فشار شکن هیدورلیک PR فرو

همان طور که بالا تر هم گفته شیر فشار شکن فرو یک شیر دستی با طراحی ساده و فشرده است که از جای مکانیکی مقاوم تشکیل شده است. فشار شکن هیدورلیک PR فرو به گونه ای طراحی شده است که هم مسیر عبور جریان اصلی روغن قرار می گیرد و هم فشار اضافی را به مخزن هدایت می کند.

1. پیچ تنظیم فشار: در بالا ی شیر قرار دارد. وظیفه ای آن تنظیم مقدار فشار است که شیر در آن باز می شود. با چرخاندن پیچ، میزان فشردگی فنر درون شیر کم یا زیاد می شود.
2. بدنه شیر: به شکل مکعبی یا اصطلاحا کتابی است. از جنس فولاد ساخته شده که در برابر فشار و خوردگی مقاوم است. محل قرار گیری اجزای درونی و محل اتصال پورت ها است.
3. فنر اصلی: درون بدنه قرار دارد و مستقیما زیر پیچ تنظیم قرار می گیرد. نیروی مقاوم در برابر فشار روغن را ایجاد می کند. فشار باز شدن شیر به میزان فشردگی این فنر بستگی دارد.
4. پیستون یا سوپاپ داخلی: در مسیر عبور فشار روغن قرار دارد. در حالت عادی بسته است و اجازه عبور سیال از پورت تخلیه را نمی دهد. وقتی فشار از حد مجاز تنظیم شده بیش تر برود، به عقب باز می گردد و مسیر تخلیه را باز می کند.
5. پورت ها:

( پورت P ): مرکز بدنه، کاملا رزوه شده از دو سمت می باشد. ورود روغن از پمپ و عبور مستقیم آن به سمت مصرف کننده می باشد. این پورت مسیر اصلی عبور جریان در مدار است و بر خلاف فشار شکن های معمولی، عملکرد سریع در مدار دارد.

(پورت T ): روی یکی از ضلع های کناری شیر می باشد. تخلیه فشار اضافی به مخزن را عهده دار است. این پورت فقط هنگامی فعال می شود که فشار پیش از مقدار تنظیم شده باشد.

( پورت G): موقعیت قرار گیری در قسمت کناره بدنه به صورت سوراخ رزوه ای کوچک است. این پورت اجازه می دهد تا کاربر فشار خط را مشاهده و کنترل کند. هم چنین کاربردی برای تنظیم دقیق فشار در حین نصب می باشد.

قیمت فشار شکن هیدورلیک PR فرو
