شیر فشار شکن زیر شیری DGM ویکرز
Vickers DGM Type Pressure Relief Valve
برند محصول :
-
فروش از انبار فروشگاه مرکز برق
تحویل حضوری با هماهنگی قبلی
رایگان
-
ارسال به خارج از تهران
ارسال توسط باربری، اتوبوس و تیپاکس به آدرس شما
پسکرایه
-
ارسال به تهران
ارسال توسط پیک به آدرس شما
هزینه پیک
مرکز برق تضمین می کند که اصل می خرید.
محصولات مشابه
توضیحات

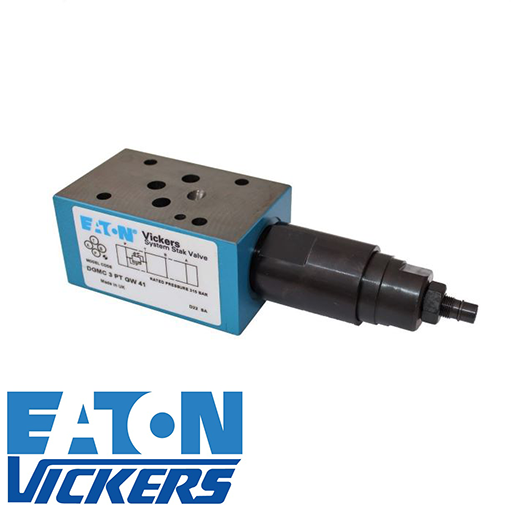

شیر فشار شکن زیر شیری DGM ویکرز
شیر فشار شکن زیر شیری DGM ویکرز، از شیر های هیدرولیکی است که برای تنظیم فشار و نگهداری آن، در محدوده امن، به کار می رود. شیر های فشارشکن زیر شیری حداکثر فشار سیستم را تنظیم می کنند.
فشار شکن زیر شیری دستی ویکرز نوعی شیر اطمینان هست که برای کنترل و محدود کردن فشار، در یک سیستم استفاده می شود. در صورت عدم استفاده از شیر های فشارشکن در مدار های هیدرولیکی، ممکن است، فشار زیادی در مدار ایجاد شده و باعث خرابی تجهیزات و یا آتش سوزی شود.
فشار شکن زیر شیری هیدرولیک به ما این امکان را می دهد که بتوانیم فشار ورودی به سیستم هیدرولیک را تنظیم و کنترل نماییم و این نوع از زیر شیری از متریال فولادی با فشار بالا می باشد که بنا به میزان فشار مورد نیاز سیستم ساخته می شود.
طبق توضیحاتی که در بالا دادیم شیر فشار شکن زیر شیری DGM ویکرز قطعه ای حیاتی در سیستم های هیدرولیکی است که برای اتصال شیر هیدرولیک به منبع یا به اصطلاح تانک روغن از آن استفاده شده است.
مشخصات فنی شیر فشار شکن زیر شیری DGM ویکرز
یکی از نکات مهم در رابطه با شیر فشار شکن زیر شیری DGM ویکرز تحمل فشار آن است، توان تحمل فشار لحظه ای این فشار شکن زیر شیری دستی 350 بار و فشار دائم تا 200 بار را دارد.
| جنس: | فولادی |
| حداکثر جریان (دبی): | 60 لیتر بر دقیقه |
| حداکثر فشار: | 350 بار |
| سایز رزوه: | 1/4 اینچ، 1/2 اینچ، 3/8 اینچ |
| دمای قابل تحمل: | -20 تا +70 درجه سانتی گراد |
| مدل های موجود: | DGMC ،DGMR ،DGMR1 ،DGMX ،DGMDC ،DGMPC ،DGMFN |
انواع شیر فشار شکن ویکرز
شیر فشار شکن ویکرز، عموما به دو گروه دستی و برقی تقسیم بندی می شود. که شیر فشار شکن زیر شیری DGM ویکرز از نوع دستی آن می باشد. که بر روی این زیر شیری یک فشار شکن تعبیه شده که به آن زیر شیری فشار شکن دار گفته می شود.
در فشار شکن های دستی، کنترل فشار به کمک یک اهرم که به دریچه ها متصل است، انجام می شود. اما در فشار شکن های برقی، کنترل فشار به صورت خودکار انجام می گیرد.
در این شیر ها، تحریک دریچه ها به صورت پایلوت است و وظیفه محدود کردن فشار و تخلیه مایع اضافی را بر عهده دارند.
کاربرد شیر فشار شکن زیر شیری DGM ویکرز
- صنایع پالایشگاهی
- صنایع شیمیایی
- صنعت خودروسازی
- صنایع سیمان
تفاوت شیر های فشار شکن و شیر های اطمینان
شیر اطمینان (Relief valve) برای محافظت از سیستم در برابر افزایش فشار بیش از حد مجاز استفاده می شود، در حالی که شیر کاهنده فشار (Reducing valve) برای کاهش و تنظیم فشار پایین دست شیر مورد استفاده قرار می گیرد.
شیر اطمینان با باز شدن خودکار در صورت افزایش فشار، از سیستم در برابر آسیب های احتمالی محافظت می کند، در حالی که شیر کاهنده فشار، فشار را به سطح مشخصی کاهش داده و آن را در همان سطح ثابت نگه می دارد.
ساختار شیر فشار شکن زیر شیری DGM ویکرز
در سیستم های هیدرولیک برای فرمان دادن از شیر هیدرولیکی استفاده می شود که می تواند توسط زیر شیری به منبع روغن هیدرولیک متصل شده و بدون زیر شیری عملا سیستم کارایی لازم را نخواهد داشت.
بر روی بدنه زیر شیری پورت ها یا سوراخ هایی تعبیه شده است که با توجه به فرمان شیر هیدرولیک، سیال از طریق آنها به نقاط مختلف سیستم هدایت شده و برای اینکه بتوانیم فشار سیستم را کنترل و تنظیم کنیم می توان از زیر شیری فشار شکن دار استفاده کرد.
فشار شکن هیدرولیک Vickers دارای چهار پورت می باشد که به چهار حفره منتهی شده است.
چهار حفره در بالای زیر شیری محل اتصال شیر برقی به زیر شیری است و بوسیله ی چهار پیچ ، شیر هیدرولیک به زیر شیری متصل و محکم می گردد که از این چهار حفره یک حفره P که وظیفه ورود روغن به سیستم را بر عهده دارد و دو حفره A و B که مصرف کننده های سیستم هستند و یک حفره T که وظیفه تخلیه روغن اضافی سیستم را بر عهده دارد.
نکته قابل توجه در سایز 3/8 اینچ، وجود یک حفره اضافی در قسمت بسته شدن شیر هیدرولیک است. حفره دیگر T بوده و برای تخلیه سریع تر روغن از درون سیستم به تانک در نظر گرفته شده است تا سبب افزایش سرعت در هنگام خروج سیال گردد.
دو پورت هم در پایین زیر شیری قرار دارد که با نماد T و P مشخص شده است، به این صورت که یک شیلنگ هیدرولیک از پمپ درون مخزن به پورت P وصل می شود و وظیفه پمپاژ روغن به درون سیستم را دارد و پورت T وظیفه تخلیه روغن مازاد درون سیستم را دارد.
دو پورت کنار بدنه زیر شیری با نماد A و B مشخص شده است که هر دو پورت وظیفه هدایت روغن هیدرولیک به مصرف کننده های سیستم را بر عهده دارند. بر روی اغلب زیر شیری ها یک پورت دیگر وجود دارد که محل بسته شدن گیج فشار می باشد.
مهم ترین قسمت این نوع از زیر شیری وجود کارتریج فشار شکن در آن است که وظیفه تنظیم فشار ورودی سیستم هیدرولیک را بر عهده دارد و می توانیم با استفاده از یک آچار آلن و با توجه به گیج فشار روغن آن را تنظیم کنیم.
مشخصات مدل های شیر فشار شکن زیر شیری DGM ویکرز به صورت زیر می باشد.
| نام مدل | توضیحات |

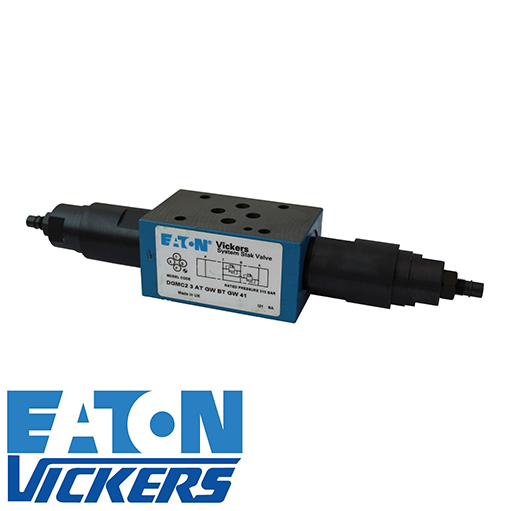

| DGMC | Single, dual and crossport models |
| DGMR | Control in port T |
| DGMR1 | Single port P sequence |
| DGMX | Piloted from and reduced pressure in port P, A or B |
| DGMDC | Single check in any port ; dual check in port A and B only |

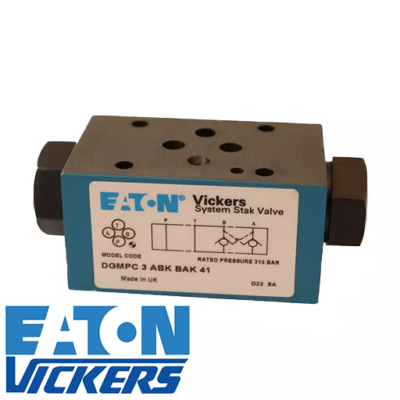

| DGMPC | Single in port A or B; dual in port A and B |

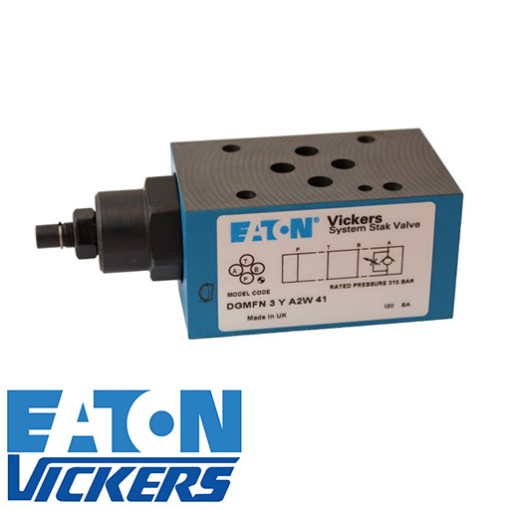

| DGMFN | Single or dual port, meter-in or meter-out |
نحوه کارکرد شیر فشار شکن زیر شیری DGM ویکرز
اگر بخواهیم ترتیب کارکرد شیر فشار شکن زیر شیری DGM ویکرز را شرح دهیم به صورت زیر می باشد.
- مایع هیدرولیکی از طریق ورودی شیر وارد شیر می شود.
- تنظیم فشار: در این مرحله، فشار مایع هیدرولیکی توسط مکانیزم قابل تنظیم در شیر تنظیم می شود. این مکانیزم معمولاً به صورت یک سوزن تنظیم قابل حرکت است که با جابجایی آن، فشار مایع هیدرولیکی تغییر می کند.
- عبور مایع هیدرولیکی: در صورتی که فشار مایع هیدرولیکی در مرحله قبلی از میزان تنظیم شده بیشتر باشد، سوزن تنظیم به داخل شیر فشار شکن فشار می آورد و اجازه عبور مایع هیدرولیکی را به خروجی شیر می دهد.
- بلوکه شدن عبور مایع هیدرولیکی: اگر فشار مایع هیدرولیکی در مرحله قبلی از میزان تنظیم شده کمتر باشد، سوزن تنظیم به خارج از شیر فشار شکن فشار می آورد و از عبور مایع هیدرولیکی به خروجی شیر جلوگیری می کند. در این حالت، شیر به صورت بلوکه شده عمل می کند و فشار مایع هیدرولیکی به سمت بازگشتی (بازگشت به مخزن سیستم هیدرولیکی) هدایت می شود.
برای مثال زمانی که ما میزان فشار ورودی سیستم را روی 90 بار تنظیم می کنیم ، هنگامی که فشار سیستم به 90 بار یا بالاتر از آن برسد، فشار شکن عمل کرده و بار اضافی را از سیستم خارج و به تانک روغن هدایت می کند که همین امر از افزایش بی رویه فشار درون سیستم جلوگیری خواهد کرد.
قیمت شیر فشار شکن زیر شیری DGM ویکرز
شرکت ETN با خرید شرکت Vickers و زیر مجموعه قرار دادن آن نام محصولات خود را ETN Vickers قرار داد. شیر فشار شکن زیر شیری DGM به دلیل کیفیت بالا و ماندگاری طولانی، همواره مورد توجه خریداران ایرانی قرار دارد.
تنوع فشار شکن زیر شیری بسته به نیاز صنایع بسیار بالا بوده و با توجه به میزان فشار سیستم هیدرولیک، محل و نوع اتصال هیدرولیک، تعداد شیر های مورد نیاز و بسیاری از عوامل دیگر باید بهترین گزینه را برای سیستم صنعتی خود انتخاب کنید. برای این کار شما می توانید از کارشناسان ما در مجموعه مرکز برق کمک بگیرید.
قیمت شیر فشار شکن زیر شیری DGM ویکرز با توجه به جنس بدنه آن که فولادی با فشار بالا است و مدل های آن مانند DGMC ،DGMR ،DGMR1 ،DGMX ،DGMDC ،DGMPC ،DGMFN متغیر است.
قیمت تمام شده این محصولات با توجه به نرخ ارز به دلیل وارداتی بودن و برند انتخابی و امکاناتی که قرار هست روی آن تجهیز تعبیه شود تعیین می شود.
دیگر برند های تولید کننده شیر فشار شکن زیر شیری
برند های تولید کننده تجهیزاتی همچون شیر فشار شکن زیر شیری DGM ویکرز عبارتند از:
- شیر فشار شکن زیر شیری DUPLOMATIC
- شیر فشار شکن زیر شیری YUKEN
- شیر فشار شکن زیر شیری Bosch rexroth
- شیر فشار شکن زیر شیری ATOS
- شیر فشار شکن زیر شیری dekema
- شیر فشار شکن زیر شیری Parker
- شیر فشار شکن زیر شیری REXTOUR
- شیر فشار شکن زیر شیری Vickers
ویژگی های محصول
برند محصول
| ساخت کشور |
آلمان |
|---|---|
| برند |
ویژگی ها
| کاربرد |
صنایع هیدرولیک ,عمومی |
|---|---|
| فشار کاری |
315bar |
| جنس |
فولاد |
| حداکثر جریان |
60 لیتر بر دقیقه |
| سایز شیر |
1/2 ,3/8 ,1/4 |
