شیر بالابری هیدرولیک ET هیدرو فلوید

شیر بالابری هیدرولیک ET هیدرو فلوید

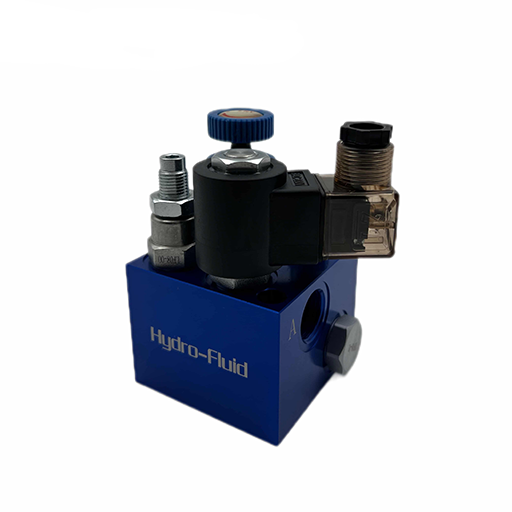

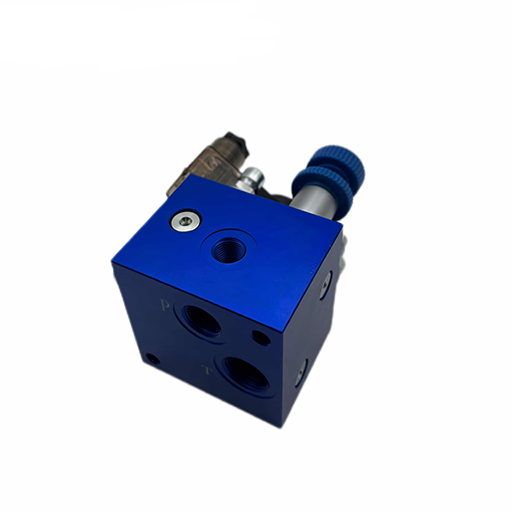

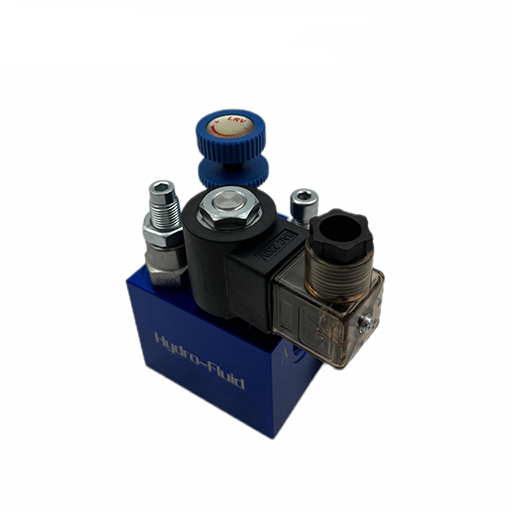

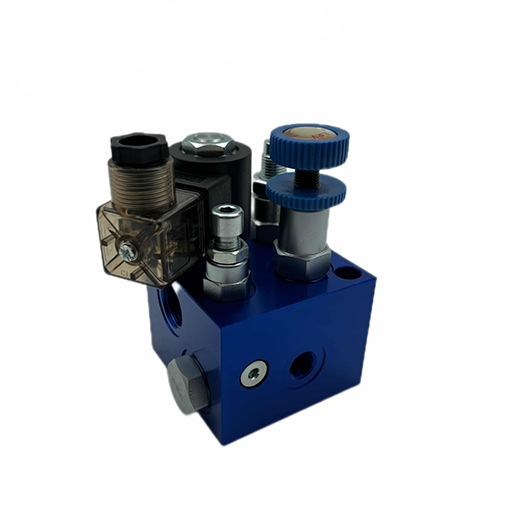

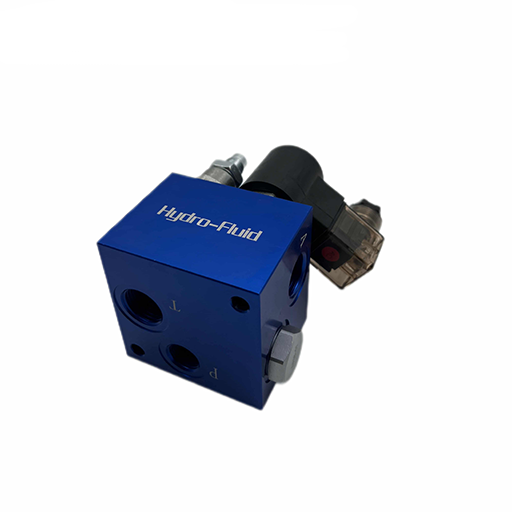

شیر بالابری هیدرولیک ET هیدرو فلوید یکی از کامل ترین، انواع شیر برقی هیدرولیک می باشد که به دلیل وجود قطعات مختلف بر روی یک بلوک استاندارد باعث شده تا در بیشتر بالابر های هیدرولیک از این شیر استفاده شود.

این قطعات عبارتند از یک شیر برقی کارتریجی، فشارشکن، فلو کنترل، چک ولو و پیچ تخلیه اضطراری که باعث می شود کنترل دقیقی بر روی بالابر هیدرولیک داشته باشیم.

در شیر برقی بالابری هیدرولیک تک بوبین هیدرو فلوید سایز بندی بستگی به دبی عبوری یا همان میزان لیتر در دقیقه دارد. این شیر در سایز 3/8 اینچ با دبی 20 لیتر در دقیقه و سایز 1/2 اینچ با دبی 40 لیتر بر دقیقه به صورت تک بوبین تولید شده است.

شیر بالابری هیدرولیک ET هیدرو فلوید یکی از قطعات مهم در سیستم های بالابر هیدرولیک می باشد. این شیر با کنترل جهت جک هیدرولیک و کنترل دقیق فشار و سرعت، باعث افزایش امنیت و کارایی بالابر می شود.

پیچ های موچود بر روی شیر بالابری هیدرولیک شامل موارد زیر می باشد:

1. پیچ تخلیه اضطراری: در صورتی که برق قطع شود و بالابر در طبقات بالایی گیر افتاده باشد، با باز کردن پیچ تخلیه اضطراری، روغن از جک هیدرولیکی خارج شده و بالابر به آرامی به سمت پایین حرکت می‌ کند.
2. پیچ تنظیم جریان: این پیچ به تنظیم سرعت بالابر و جلوگیری از شوک و ضربه در هنگام حرکت کمک می‌ کند.
3. پیچ‌ های نصب: شیر هیدرولیک با پیچ به بلوک‌ های زیر شیر نصب می‌ شود و آب‌ بندی بین شیر و بلوک توسط اورینگ انجام می‌ شود.

ویژگی های شیر بالابری هیدرولیک ET هیدرو فلوید

تمامی ویژگی های فنی شیر بالابری هیدرولیک ET هیدرو فلوید را در جدول زیر شرح داده ایم.

ساختار و نحوه کار شیر بالابری هیدرولیک ET هیدرو فلوید

شیر بالابری هیدرولیک، به عنوان شیر کنترل جهت، مسیر عبور روغن هیدرولیک را در یک سیستم بالابر هیدرولیک هدایت می‌ کند. این شیر با باز و بسته شدن مسیر های عبور روغن، اجازه حرکت جک به سمت بالا یا پایین را می‌ دهد و در نتیجه بالابر را کنترل می‌ کند.

شیر بالابری هیدرولیک ET هیدرو فلوید به دلیل قطعات پر کاربرد و مفیدی که روی خود دارد و کار چندین قطعه را می کند بسیار معروف شده و استفاده زیادی دارد. حال در ادامه به معرفی این قطعات و توضیح کار هایی که انجام می دهند می پردازیم.

• شیر برقی کارتریجی:

بر روی تمام بلوک های بالابری یک شیر برقی کارتریجی از نوع پاپت به کار رفته است که به وسیله آن کنترل جهت جک هیدرولیک را انجام می دهیم. به دلیل اینکه این شیر از نوع پاپت می باشد یعنی دو عدد چک ولو در خود شیر برقی تعبیه شده است، به هیچ عنوان برگشت روغن را نداریم و این امر باعث می شود تا آسانسور در زمان بارگیری جا به جا نشود. در صورتی که شیر های معمولی دارای نشت داخلی می باشند.

• فشار شکن:

فشار کاری یک سیستم هیدرولیک رابطه ی مستقیم با وزن دارد. یعنی هرچه فشار بالاتر باشد نیرویی که اعمال می کند بیشتر و وزنی که تحمل می کند هم بیشتر است.

فشارشکنی که بر روی بلوک شیر بالابری هیدرولیک ET هیدرو فلوید وجود دارد را می توان بر روی فشار دلخواه تنظیم نمود تا نیروی مناسب را بر روی جک هیدرولیک داشته باشیم. این تنظیم بسیار مهم بوده چرا که اگر فشار کم باشد باعث سقوط و اگر زیاد باشد باعث آسیب دیدن سازه می شود.

• فلو کنترل:

عامل مهم بعدی در بالابر های هیدرولیکی کنترل سرعت می باشد. اگر سرعت زیاد باشد در هنگام پایین آمدن بالابر حسی شبیه به سقوط را تجربه می کنیم و در بالا رفتن نیز به دلیل سرعت زیاد آسیب های احتمالی به سازه و یا مسافران را خواهیم داشت. همینطور سرعت پایین نیز روند کار را کند خواهد کرد.

به وسیله فلوکنترل می توان حجم ورود روغن به بالابر را کنترل کرد که در نهایت منجر به کنترل سرعت می شود.

• تخلیه اضطراری:

فرض کنید در طبقات فوقانی ساختمان قرار دارید و برق قطع می شود. در این حالت عملا سیستم هیدرولیک ما خاموش و بالابر پایین بر نمی گردد.

بر روی شیر بالابری هیدرولیک یک پیچ مخصوص این کار وجود دارد که با باز کردن آن باعث خروج روغن از جک به صورت کاملا آرام شده و بالابر به سمت پایین حرکت می کند.

• چک ولو یا سوپاپ:

هنگامی که وزن زیادی بر روی بالابر باشد نیروی مستقیم بر روی روغن اعمال می شود و روغن به دلیل ماهیت خود نیاز به فرار به سمت مخالف را دارد.

اگر چک ولو وجود نداشته باشد مقداری از روغن به سمت پمپ حرکت کرده و باعث برگشت جک بدون اینکه به آن فرمان داده باشیم می شود.

تمامی قطعات نام برده شده در بالا باعث کنترل هرچه بهتر بر روی بالابر شده و به همین دلیل استفاده از شیر بالابری هیدرولیک ET هیدرو فلوید بسیار بهتر از شیر های برقی معمولی می باشد.

مراحل نصب شیر بالابری هیدرولیک ET هیدرو فلوید

برای نصب یونیت بالابری Hydro-Fluid به دلیل قطعات حساسی که در این شیر به کار رفته باید دقت کافی و تجربه داشته باشید.

در ادامه راهنمای نصب این شیر به صورت مختصر و مفید توضیح داده شده.

1. قطع برق و روغن: قبل از نصب شیر بالابری هیدرولیک ET هیدرو فلوید، باید اطمینان حاصل کنید که برق و روغن سیستم قطع شده است.
2. جداسازی قطعات قدیمی: در صورتی که شیر برقی بالابری هیدرولیک جدید جایگزین شیر قدیمی می‌شود، باید قطعات قدیمی را با دقت جدا کنید.
3. نصب شیر جدید: شیر برقی بالابری هیدرولیک جدید را در جای مناسب نصب کنید و مطمئن شوید که به درستی محکم شده است.
4. اتصالات برقی و هیدرولیک: اتصالات برقی و هیدرولیک شیر را با دقت انجام دهید و مطمئن شوید که همه چیز به درستی متصل شده است.
5. تست و تنظیمات: پس از نصب، سیستم را روشن کنید و تست‌های لازم را انجام دهید. در صورت نیاز، تنظیمات لازم را اعمال کنید تا سیستم به درستی کار کند.

نکات مهم برای خرید شیر بالابری هیدرولیک ET هیدرو فلوید

در هنگام خرید شیر برقی بالابری هیدرولیک هیدرو فلوید 220 ولت، چند نکته مهم را باید در نظر داشت:

نوع ساخت: قطعات مختلف شیر بالابری هیدرولیک ET هیدرو فلوید توسط تولید کنندگان مختلف ساخته می شوند. از تولید کنندگان معتبر و با کیفیت خوب خرید کنید.

سایز و دبی: شیر برقی بالابری هیدرولیک در سایز های مختلف با دبی های مختلف عبوری بر واحد لیتر در دقیقه ساخته می شوند. از شیر با سایز و دبی مناسب با نیاز های خود استفاده کنید.

قطعات جانبی: شیر برقی بالابری هیدرولیک دارای قطعات جانبی مختلف مانند فشارشکن، فلو کنترل، چک ولو و پیچ تخلیه اضطراری است. از قطعات با کارایی خوب و کاربرد مناسب با نظام هیدروليكى خود استفاده کنید.

قیمت شیر بالابری هیدرولیک ET هیدرو فلوید

قیمت شیر بالابری هیدرولیک ET هیدرو فلوید نیز مانند تمامی قطعات دیگر بستگی به نوع ساخت، سایز و قطعاتی که بر روی آن به کار رفته است دارد. که در این تجهیز بخاطر قطعات به کار رفته ای همچون شیر برقی کارتریجی، فشار شکن، فلو کترل، چک ولو و امکاناتی که در اختیار مصرف کننده قرار می دهد قطعا با قیمت بالاتری مواجه است.

یکی دیگر از مولفه های قیمت در شیر برقی بالابری هیدرولیک هیدرو فلوید دبی، سایز و بوبین آن می باشد. این شیر ها در 3 رنج 20 لیتر ، 40 لیتر و 80 لیتر ساخته شده اند که در سایز های 20 و 40 لیتر شیر تک بوبین و در لیتراژ 80 لیتر شیر دو بوبین می باشد.

هر چه دبی شیر مورد استفاده شما بیشتر باشد قیمت آن هم بالاتر می رود. اما باید به این نکته توجه کرد که با خرید شیر بالابری هیدرولیک ET هیدرو فلوید از چندین قطعه مهم در صنعت به صورت یکجا استفاده می کنید و کارایی سیستم خود را ارتقا می دهید.

دیگر تولیدکنندگان شیر بالابری هیدرولیک

شیر بالابری هیدرولیک به دلیل استفاده فراوان در صنعت علاوه بر تولید توسط برند Hydro-Fluid، برند های دیگری هم دست به ساخت آن زده اند که در لیست زیر به بخشی از آنها اشاره می کنیم.

• شیر بالابری هیدرولیک رکستور (Rextour)
• شیر بالابری هیدرولیک یوکن (Yuken)
• شیر بالابری هیدرولیک دوپلوماتیک (Duplomatic)
• شیر بالابری هیدرولیک هایستار (HYSTAR)
• شیر بالابری هیدرولیک آتوس (ATOS)
• شیر بالابری هیدرولیک پارکر (Parker)
• شیر بالابری هیدرولیک ویکرز (Vickers)
• شیر بالابری هیدرولیک رکسروت (Rexroth)
