کانتر بالانس یک طرفه و دو طرفه فرو

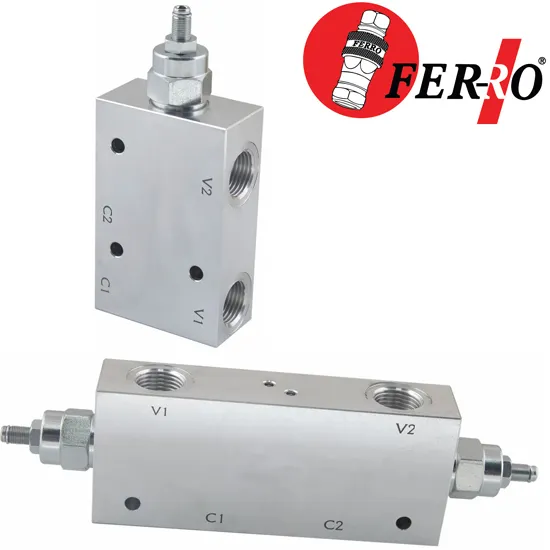

کانتر بالانس یک طرفه و دو طرفه فرو FERRO

عموما کارایی اصلی این قطعه در سیستم های هیدرولیکی خلاصه می شود و می توان آن را بسته به نقش آن به کنترل کننده یا بالانس کننده جریان های موجود هیدرولیک هم معرفی کرد. به همین جهت به شیر کنترل کننده هم معروف هستند. یک کانتر بالانس هیدرولیک در اصل یک شیر کنترل کننده فشار به حساب می آید.

کانتر بالانس یک طرفه و دو طرفه فرو FERRO یک سیستم کنترلی در مدار های هیدرولیکی هستند که برای تنظیم و کنترل فشار و حرکت بار در هنگام فرود یا جا به جایی بار های سنگین و حساس به کار می روند. هدف اصلی این سیستم، جلوگیری از حرکات ناگهانی یا کنترل نشده ای است که می توانند باعث آسیب به بار، سیستم یا حتی خطر برای افراد شوند.
هنگامی که در مدار های هیدرولیکی یک بار سنگین به سمت پایین حرکت می کند، نیروی جاذبه می تواند باعث شتاب گیری سریع آن شود.

این شتاب می تواند فشار های زیادی روی سیستم هیدرولیکی ایجاد کند که کنترل آن بدون کانتر بالانس یک طرفه و دو طرفه فرو سخت و دشوار است. با استفاده از کانتر بالانس یک طرفه و دو طرفه فرو، یک نیروی مقاوم در جهت مخالف نیروی جاذبه ایجاد می شود که حرکت بار را متعادل کرده و از سقوط کنترل نشده جلوگیری می کند.
در عمل، کانتر بالانس یک طرفه و دو طرفه فرو معمولا به صورت یک شیر کنترل کننده عمل می کند که وظیفه آن، تنظیم جریان روغن بر اساس فشار ورودی و خروجی است.

به عنوان مثال، هنگامی که باری سنگین در چرثقیل های هیدرولیکی از ارتفاع بالا پایین آورده می شود، شیر کانتر بالانس فرو شدت و جریان روغن را به گونه ای تنظیم می کند که حرکت بار به آرامی و تحت کنترل باشد. کانتر بالانس فرو همانند ترمز عمل کرده و از حرکات سریع و ناگهانی جلوگیری می کنند.

استفاده از این سیستم در تجهیزات صنعتی موجب بهبود ایمنی و کاهش خرابی ها می شود، زیرا فشار های ناگهانی بر روی قطعات هیدرولیکی کم کم می شود و عمر مفید آن ها افزایش می یابد.

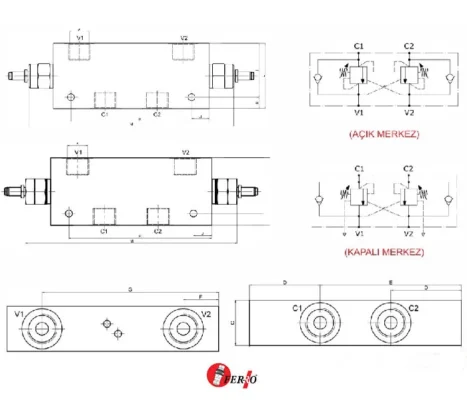

مشخصات فنی کانتر بالانس فرو

مدل های موجود کانتر بالانس یک طرفه و دو طرفه فرو

• کانتر بالانس یک طرفه فرو FERRO:

• کانتر بالانس دو طرفه فرو FERRO:

عملکرد کانتر بالانس یک طرفه و دو طرفه فرو

شیر کانتر بالانس به صورت خودکار در برابر نیروی گرانش یا بار عمل می کند. هنگامی که یک سیلندر هیدرولیکی تحت بار معلق قرار دارد، اگر فشار در سمت ورودی ناگهان کاهش پیدا کند این شیر با حفظ فشار در طرف دیگر سیلندر، از سقوط یا شتاب گیری ناگهانی بار جلوگیری می کند.

این شیر ها معمولا شامل، پیستون یا اسپول کنترل، فنر تنظیم فشار و مسیر بای پس برای کنترل کردن برگشت روغن می باشند و فقط زمانی باز می شوند که فشار ورودی کافی برای بلند کردن بار وجود داشته باشد. کانتر بالانس یک طرفه و دو طرفه فرو به طور خودکار فشار و جریان روغن را تنظیم می کند و اجازه می دهد بار با سرعت یک نواخت و کنترل شده حرکت کند.

عملکرد این نوع شیر در چهار مرحله قابل توصیف است؛

1. حفظ بار در موقعیت معلق در این حالت شیر بسته است: وقتی جک هیدرولیکی بار را در ارتفاع مشخصی نگه می دارد، کانتر بالانس فرو مسیر خروج روغن را مسدود می کند. در این حالت روغن درون سیلندر باقی می ماند و امکان خروج ندارد. بار در جای خود ثابت می ماند و سقوط نمی کند حتی اگر فشار مدار کاهش یابد، شیر بسته باقی می ماند و از حرکت ناگهانی بار جلوگیری می کند.
2. اعمال فشار پایلوت و باز شدن شیر: هنگامی که اپراتور دستور پایین آوردن بار را صادر می کند، فشار از طریق مسیر پایلوت یا پیلوت به شیر اعمل می شود. فشار پیلت باعث باز شدن شیر شده و اجازه می دهد روغن از سیلندر خارج شود. تخلیه روغن به صورت کنترل شده انجام می شود و جک به آرامی جمع جمع خواهد شد.
   بدون اعمال فشار پایلوت، شیر باز نمی شود و بار حرکت نخواهد کرد. این مکانیزم ایمنی از سقوط ناگهانی بار جلوگیری می کند.
3. تنظیم سرعت حرکت بار با کنترل جریان روغن: پس از باز شدن شیر، روغن از سیلندر خارج می شود اما این فرآیند به صورت ناگهانی انجام نمی شود. شیر کانتر بالانس فرو مقدار جریان خروجی را بر اساس وزن بار و فشار موجود در مدار تنظیم می کند. اگر بار سنگین تر باشد، شیر اجازه می دهد روغن بیش تری تخلیه شود اما هم چنان سرعت حرکت را کنترل می کند.
   اگر کنترل جریان وجود نداشته باشد روغن سریع تخلیه شده و بار به شدت سقوط خواهد کرد. کانتر بالانس فرو حرکت جک را نرم، بدون ضربه و کنترل شده نگه می دارد.
4. توقف حرکت بار و بسته شدن شیر: هنگامی که بار به موقعیت نهایی خود می رسد اپراتور فرمان توقف را صادر می کند. این کار موجب قطع فشار پایلوت شده و شیر به طور خودکار بسته می شود. بسته شدن شیر باعث مسدود شدن مسیر خروج روغن و قفل شدن بار در موقعیت جدید خود می شود. پس از توقف بار دیگر حرکت نخواهد کرد حتی اگر فشار مدار کاهش یابد.
   این ویژگی از حرکت نا خواسته و نوسان بار جلوگیری می کند و ایمنی سیستم را تضمین می کند.

قیمت کانتر بالانس یک طرفه و دو طرفه فرو

کانتر بالانس یک طرفه و دو طرفه فرو به جهت کاربرد فراوانی که در صنعت های مختلف و سیستم های هیدرولیکی دارند توسط برند های فراوانی تولید می شوند.

به همین جهت قیمت این محصولات با توجه به پارامتر هایی از قبیل کیفیت و متریال استفاده شده در محصول، سایز و ابعاد، دمای قابل تحمل و حد فشار، استاندارد و گواهینامه ها، نوسانات ارزی متغیر است. ابعاد نیز تأثیر زیادی بر قیمت کانتر بالانس یک طرفه و دو طرفه فرو دارد برای مثال سایز 1/2 این محصول معمولاً ارزان تر هستند.

سایر برند های تولید کننده کانتر بالانس یک طرفه و دو طرفه فرو

• کانتر بالانس OLEOWEB
• کانتر بالانس Machesini
• کانتر بالانس DUPLOMATIC
