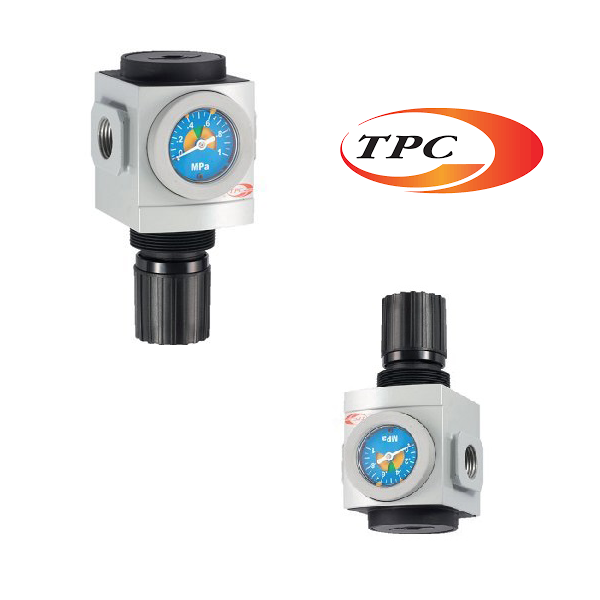

رگلاتور PR پنوماتیک TPC قطعه ای برای کنترل فشار هوای تولید شده توسط کمپرسور و جلوگیری از نواسانات فشار باد در سیستم های پنوماتیک می باشد.

فشار باد رابطه ی بسیار مستقیمی با نیروی سیستم دارد. کار در سیستم های پنوماتیک توسط عملگر ها انجام می شود ولی مقدار کار (نیرو) آن ها توسط فشار باد تعیین می گردد.

فرض کنید یک کمپرسور 1000 لیتری دارید که در حالت نرمال 10 بار فشار را برای شما تولید می کند که معمولا به دلیل گران بون کمپرسور از یک عدد برای تامین باد کل سیستم ها استفاده می شود.

دوباره فرض کنید خط تولید شما تشکیل شده از 3 قسمت مختلف با 3 جک پنوماتیک است که هر کدام بسته به نیاز سیستم می بایست 3 نیروی مختلف را اعمال کنند. مثلا یکی 8 بار یکی 5 بار و دیگری به بار فشار باد نیاز دارد.

طبیعتا نمی توان برای هرکدام بک کمپرسور جداگانه تهیه کرد اما می توان برای هر قسمت یک رگلاتور پنوماتیک تعبیه نمود که فشار اصلی 10 بار را به فشار مورد نظر سیستم رساند.

یکی دیگر از کاربرد های رگللاتور پنوماتیک جلوگیری از نوسانات فشار می باشد.

در سیستم های پنوماتیک به دلیل وجود قطعات مختلف مثل شیر برقی پنوماتیک، اتصالات پنوماتیک و حتی شیلنگ های پنوماتیک افت یا افزایش فشار وجود دارد. تنها راه حل برای جلوگیری از این نوسانات استفاده از رگلاتور PR پنوماتیک TPC است. چرا که این قطعه فشار باد را همیشه در یک محدوده ی ثابت نگه می دارد و آن را برای استفاده در سیستم اصلی آماده می کند.

مدل های رگلاتور PR پنوماتیک TPC

•  رگلاتور پنوماتیک TPC مدل PR2-01 سایز 1/8 اینچ
•  رگلاتور پنوماتیک TPC مدل PR2-02 سایز 1/4 اینچ
•  رگلاتور پنوماتیک TPC مدل PR3-02 سایز 1/4 اینچ
•  رگلاتور پنوماتیک TPC مدل PR3-03 سایز 3/8 اینچ
•  رگلاتور پنوماتیک TPC مدل PR4-03 سایز 3/8 اینچ
•  رگلاتور پنوماتیک TPC مدل PR4-04 سایز 1/2 اینچ
•  رگلاتور پنوماتیک TPC مدل PR5-06 سایز 3/4 اینچ
•  رگلاتور پنوماتیک TPC مدل PR5-10 سایز 1 اینچ

ویژگی های رگلاتور PR پنوماتیک TPC

انواع رگلاتور پنوماتیک

تقسیم بندی این رگلاتور پنوماتیک در دو نوع انجام می شود.

1. از نظر سایز بندی
2. از نظر رنج فشار کاری

سایز بندی: مانند واحد مراقبت پنوماتیک این قطعه نیز از نظر سایز بندی بسیار مهم می باشد چرا که هر سایز توانایی عبور مقدار مشخصی دبی باد (حجم) را از خود دارد. سایز بندی این قطعه به صورت 1/4 – 3/8 – 1/2 – 3/4 – 1 – 2 می باشد که باید دقت کنید تمامی سایز ها به اینچ می باشد.

رنج فشار کاری: و اما مهم ترین قسمت که باید به آن توجه کنید رنج فشار کاری رگلاتور پنوماتیک است. رنج فشار بنابر نیاز سیستم شما می باشد اما به طور معمول به 3 نوع تقسیم می شوند.

• 0 تا 10 بار (رگلاتور PR پنوماتیک TPC جزو این دسته بندی است).
• 0 تا 16 بار
• 5 تا 40 بار

یک نوع دیگر از رگلاتور پنوماتیک وجود دارد که در واحد مراقبت پنوماتیک قرار می گیرد. البته که این مدل متصل شده به فیلتر و رطوبت گیر است و به عنوان آبگبر رگلاتور شناخته می شود.

معرفی قطعات رگلاتور PR پنوماتیک TPC

رگلاتور PR پنوماتیک TPC از قطعات بسیاری تشکیل شده است که در ادامه هر کدام را جداگانه توضیح می دهیم.

1. فلکه تنظیم فشار: با پیچادن آن توسط دست فشار باد کم یا زیاد می شود.
2. فلکه متصل به فنر اصلی: در واقع با پیچاندن فله تنظیم فشار این قسمت چرخیده و چون به پیچ اصلی متصل است فشار کاهش یا افزایش می یابد.
3. پیچ تنظیم فشار اصلی: مهم ترین قطعه در رگلاتور PR پنوماتیک TPC می باشد که با پیچاندن فلکه اصلی این پیچ بالا و پایین می شود.
4. فنر تنظیم فشار رگلاتور: قسمت بالایی آن به پیچ اصلی و قسمت پایین آن متصل به دیافراگم اصلی می باشد. هرچه فنر بیستر فشرده شود، فشار سیستم کاهشی تر می شود.
5. رینگ فاصله گذار: ایجاد یک سطح مقطع برای تولید فشار به دیافراگم توسط فنر
6. دیافراگم اصلی تنظیم فشار: عمل تنظیم فشار در رگلاتور پنوماتیک به عهده این دیافراگم می باشد. هرچه فلکه را بیشتر بچرخانیم، پیچ فشار بیشتری به فنر وارد می کند و فنر نیز این نیرو را به دیافراگم منتقل می کند. در نتیجه دیافراگم که پلاستیکی می باشد حالت ارتجاعیی پیدا کرده و کمی جمع می شود تا فشار باد را کاهش دهد.
7. بدنه: محل ورود و خروج باد می باشد.
8. سوزن پاپت رگلاتور: برای تنظیم موقعیت دیافراگم و عبور باد اصلی می باشد.

نحوه نصب رگلاتور PR پنوماتیک TPC

در فرآیند نصب رگلاتور PR پنوماتیک TPC ابتدا باید منبع اصلی سیستم خاموش شود تا در طول نصب، هیچ جریانی در سیستم وجود نداشته باشد.

پس از قطع منبع تغذیه، رگلاتور PR پنوماتیک TPC در بخش مناسب سیستم قرار داده می‌ شود. باید توجه داشت که جهت جریان به‌درستی با رگلاتور هم راستا باشد، زیرا این موضوع برای عملکرد صحیح رگلاتور حیاتی است. معمولاً بر روی بدنه رگلاتور فلش جهت نشان داده شده که باید با جهت جریان هوا مطابقت داشته باشد.

پس از محکم‌کردن و ایمن‌سازی رگلاتور در جای خود، سیستم به‌آرامی دوباره فعال می‌ شود و فشار خروجی رگلاتور تنظیم می‌ شود تا به سطح مطلوب برسد.

قیمت رگلاتور PR پنوماتیک TPC

در تعیین قیمت رگلاتور PR پنوماتیک TPC عوامل مختلفی دخیل هستند که باید با توجه به اهمیت دقت به این پارامتر ها رگلاتور مناسب سیستم خود را خریداری کنید.

در ادامه به مهم ترین آن ها اشاره می کنیم.

فشار مورد نیاز اولین و مهم‌ترین معیار انتخاب است. حداکثر فشار تامین شده ورودی که رگلاتور می‌ تواند به طور ایمن تحمل کند، مقادیر مورد نیاز فشار خروجی و سطح دقت مورد نیاز فشار خروجی بایستی با دقت تعیین شوند.

رگلاتور های پنوماتیک برای دریافت فشار بالای کمپرسور طراحی شده‌اند و آن را به فشار مناسب ۰.۵ تا ۸ بار کاهش می‌ دهند. انتخاب رگلاتور با ضریب ایمنی مناسب نسبت به حداکثر فشار کاربردی توصیه می‌ شود.

دبی سیستم دومین معیار مهم محسوب می‌ شود. حداکثر نرخ جریان مورد نیاز، میزان تغییرات احتمالی نرخ جریان و انتخاب سایز متناسب با دبی بایستی ارزیابی شوند.

معمولاً رگلاتور های با پورت بزرگ‌تر قادر به عبور دبی بیشتری هستند، اما انتخاب سایز بیش از حد نیز می‌ تواند باعث کاهش دقت کنترل فشار شود.

سایز پورت یا رزوه نیز از معیار های مهم است که بایستی با اتصالات موجود در سیستم سازگار باشد. استاندارد های رایج شامل NPT ،‌BSP و متریک هستند که هرکدام کاربرد های خاصی دارند. انتخاب اشتباه نوع رزوه می‌تواند مشکلات نصب و نشتی ایجاد کند.

رگلاتور های پنوماتیک معمولاً برای دمای ۵ تا ۶۰ درجه سانتی گراد طراحی شده‌اند، اما مدل‌ های صنعتی می‌ توانند در محدوده ۳۰- تا ۸۰+ درجه کار کنند.

جنس و سازگاری مواد بر اساس نوع سیال و شرایط کاری تعیین می‌ شود. برنز رایج و مقرون‌ به‌ صرفه است، پلاستیک کم‌ هزینه اما با محدودیت‌ هایی همراه است، آلومینیوم مناسب برای وزن سبک و استیل ضدزنگ برای محیط‌ های خورنده و دما های بالا مناسب است.

ماهیت سیال نیز اهمیت دارد. رگلاتور های پنوماتیک برای هوای فشرده طراحی شده‌اند، اما اگر گاز دیگری مورد استفاده است، بایستی رگلاتور مناسب آن انتخاب شود.

شما می توانید با کارشناسان مجموعه مرکز برق برای یک انتخاب ایمن و درست ارتباط بگیرید.

برند های مشابه رگلاتور PR2 پنوماتیک TPC

به برخی از برند هایی که مشابه رگلاتور PR2 پنوماتیک TPC هستند می پردازیم.

1. رگلاتور پنوماتیک نورگرن
2. رگلاتور پنوماتیک اس ام سی
3. رگلاتور پنوماتیک شاکو
4. رگلاتور پنوماتیک مایندمن
5. رگلاتور پنوماتیک ایرتک
6. رگلاتور پنوماتیک متال ورک
7. رگلاتور پنوماتیک ویرکام
8. رگلاتور پنوماتیک SKP
9. رگلاتور پنوماتیک ایرکنترل
10. رگلاتور پنوماتیک فوروارد
11. رگلاتور پنوماتیک ال ام سی
12. رگلاتور پنوماتیک پنوکنترل

در بین برند های اروپایی و تایوانی همه موارد با کیفیت هستند و انتخاب مناسبی هستند و بسته به بودجه باید از یکی استفاده کرد اما در بین برند های چینی انتخاب ما برند پنوکنترل است.
