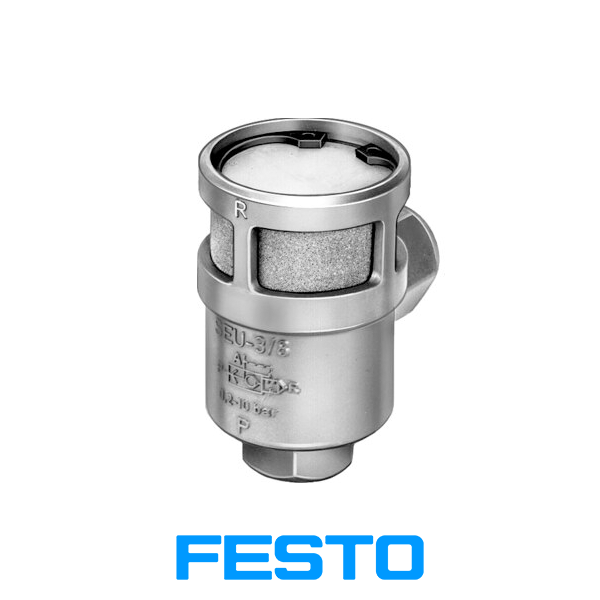

شیر تخلیه سریع SEU فستو FESTO قطعه ای است که به کمک آن می توان یک مسیر جایگزین را برای تخلیه هوای موجود در سیستم در نظر گرفت که معمولا برای افزایش سرعت سیلندر های پنوماتیک کاربرد داشته و از آن استفاده می شود.

هوای فشرده ای که به وسیله شیر برقی پنوماتیک به قسمت سر و ته سیلندر پنوماتیک هدایت می شود شفت آن را به سمت جلو و عقب حرکت می دهد و درست در زمانی که هوا به قسمت جلو و یا عقب سیلندر وارد می شود هوای قرار گرفته در طرف مقابل آن نیز باید به شیر برقی برگشت داده شود و از پورت های اگزوز به بیرون تخلیه گردد تا جک به شکل آزادانه ای کورس حرکتی خود را طی کند.

اما مشکل اینجاست که در همین مدت زمان برگشت باد به بدنه شیر جهت تخلیه از اگزوز ها در عملکرد های مداوم از سرعت جک کم کرده و کندی آن را به همراه دارد و این موردی است که در سیستم های دارای سرعت بالا دیده می شود، پس برای حل کردن این مشکل که در تولیدات مداوم می تواند تاثیر بیشتری داشته باشد ما می توانیم از شیر تخلیه سریع SEU فستو FESTO استفاده کنیم.

شیر تخلیه سریع SEU فستو FESTO با بهترین متریال و استاندارد های روز دنیا در سایز های 1/4، 1/2، 1/8، 3/8 اینچ تولید شده است.

بدون شک شیر تخلیه سریع کوزه ای پنوماتیک فستو راه حلی کاربردی برای افزایش سرعت جک پنوماتیک می باشد.

مدل های موجود شیر تخلیه سریع SEU فستو FESTO

• شیر تخلیه سریع FESTO مدل SEU-1/4 با کد فنی 6753
• شیر تخلیه سریع FESTO مدل SEU-1/8 با کد فنی 4616
• شیر تخلیه سریع FESTO مدل SEU-1/2 با کد فنی 6822
• شیر تخلیه سریع FESTO مدل SEU-3/8 با کد فنی 6755

علاوه بر مدل هایی که در بالا ذکر شده است، سری های دیگری هم هستند که با کمی تغییرات و سفارشی تر طراحی شده اند مانند:

• شیر تخلیه سریع FESTO مدل SEU-1/4-NPT با کد فنی 9799
• شیر تخلیه سریع FESTO مدل SEU-1/2-NPT با کد فنی 9801
• شیر تخلیه سریع FESTO مدل SEU-3/8-NPT با کد فنی 9800
• شیر تخلیه سریع FESTO مدل SEU-1/8-NPT با کد فنی 9798

نحوه عملکرد شیر تخلیه سریع SEU فستو FESTO در سیستم پنوماتیک

اگر در نظر داشته باشیم که شیر تخلیه سریع SEU فستو FESTO را به یک سیلندر وصل کنیم، عملکرد سیستم به صورت زیر می باشد.

ورود باد به انتهای جک پنوماتیک با گذر از شیر تخلیه سریع SEU فستو FESTO سبب می شود که شفت جک با سرعت کاملا طبیعی خودش به سمت جلو جرکت کند و عملا شیر تخلیه سریع هیچ تاثیری بر روی عملکرد آن نداشته باشد.

با ورود باد به انتهای جک کامپکت پنوماتیک از مسیر شیر تخلیه سریع کوزه ای پنوماتیک، این شیر هیچ تاثیری بر روی سرعت جک نگذاشته و با ورود باد از پورت 1 به تخلیه سریع و خروجش از پورت 2 سیلندر با سرعت معمول خودش به بیرون حرکت می کند و هوای جلوی سیلندر نیز به شیر برقی پنوماتیک برگشت داده می شود تا از طریق اگزوز آن تخلیه گردد.

اما در مسیر برگشت جک می توان عملکرد شیر تخلیه سریع SEU فستو FESTO را مشاهده کرده تا شاهد افزایش سرعت باشیم.

در زمانی که شیر برقی مسیر باد را به بالای سیلندر هدایت کند، جک به عقب برگشته و هوای انتهای سیلندر نیز با برگشت از طریق پورت 2 به تخلیه سریع از طریق پورت 3 که همان اگزوز است به بیرون تخلیه می شود تا جایگزینی به جای تخلیه از اگزوز شیر برقی باشد.

تخلیه سریع در نزدیکی و یا حتی به شکل مستقیم بر روی جک پنوماتیک وصل می شود و در صورت استفاده از آن، حتی اگر فاصله شیر برقی تا جک در سیستم زیاد باشد این فاصله تاثیری بر روی سرعت جک نخواهد داشت و همچنان می توان یک جک چابک و پر سرعت را در سیستم داشته باشیم.

انواع شیر تخلیه سریع پنوماتیک

شیر های تخلیه سریع می توانند مدل های مختلفی داشته باشند اما از پر مصرف ترین آن ها می توان به شیر تخلیه سریع کبریتی و همین شیر تخلیه سریع های کوزه ای اشاره کرد.

به طور معمول شیر تخلیه سریع کوزه ای دبی و حجم بیشتری از هوای فشرده را به نسبت تخلیه سریع های کتابی از خود عبور می دهد و همین موضوع یکی از نکاتی است که باید در انتخاب مدل تخلیه سریع به آن توجه داشته باشیم.

از دیگر نکات مهمی که شیر تخلیه سریع کوزه ای را از مدل کتابی جدا می کند، جنس بدنه آن است. معمولا در مدل کوزه ای بدنه از جنس برنجی است که برای ظاهر زیبا تر با کروم آبکاری شده است اما در مدل کبریتی، بدنه معمولا از جنس آلومینیوم بوده و وزن سبک تری هم دارد.

کاربرد شیر تخلیه سریع SEU فستو FESTO در صنعت

شیر تخلیه سریع SEU فستو FESTO در هر جایی که افزایش سرعت عملگر پنوماتیکی مد نظر باشد کاربرد دارند.

• سیلندر های فنر برگشت: این رایج‌ ترین کاربرد است. در این سیلندر ها نیروی فنر برای بازگرداندن پیستون نسبتاً ضعیف است. شیر تخلیه سریع با حذف کامل فشار مخالف به فنر اجازه می‌ دهد تا پیستون را با حداکثر سرعت ممکن به عقب براند.
• سیلندر های دو طرفه: برای افزایش سرعت در هر دو جهت، می‌ توان از دو شیر تخلیه سریع یکی بر روی هر پورت سیلندر استفاده کرد. به این ترتیب هم کورس رفت و هم کورس برگشت با سرعت بالایی انجام می‌ شود.
• پرس‌ ها و کلمپ‌ های پنوماتیکی: برای رهاسازی سریع قطعه کار و افزایش سرعت تولید
• ماشین‌ آلات بسته‌ بندی: در گیت‌ های جداکننده و بازو های جابه جا کننده که نیاز به حرکت‌ های بسیار سریع و تکراری دارند.
• سیستم‌ های کلاچ و ترمز پنوماتیکی: برای درگیری و رهاسازی سریع
• خطوط مونتاژ: در مکانیزم‌ های پران (Ejection) برای خارج کردن سریع قطعه از قالب یا ایستگاه کاری

قیمت شیر تخلیه سریع SEU فستو FESTO

برای خرید شیر تخلیه سریع مناسب سیستم خود بهتر است به موارد زیر دقت داشته باشید.

1. اندازه: اندازه پورت‌ های شیر تخلیه سریع باید متناسب با اندازه پورت سیلندر و نیاز جریانی آن باشد. یک شیر کوچک‌ تر از حد نیاز، خود به یک گلوگاه جدید تبدیل می‌ شود.
2. ظرفیت جریان: این ضریب نشان‌ دهنده حجم هوایی است که شیر می‌ تواند از خود عبور دهد. برای حداکثر کارایی، ضریب Cv پورت تخلیه (R) باید به طور قابل توجهی بالا باشد.
3. صدا خفه‌کن: تخلیه حجم زیادی از هوا با سرعت بالا، صدای بسیار بلندی ایجاد می‌ کند. به همین دلیل تقریباً همیشه یک صدا خفه‌ کن بر روی پورت تخلیه (R) نصب می‌ شود تا نویز را به سطح قابل قبولی کاهش دهد.
4. مواد ساخت: بدنه شیر معمولاً از آلومینیوم یا برنج و عنصر آب‌ بندی از لاستیک‌ های مقاومی مانند نیتریل (NBR) ساخته می‌ شود تا با هوای فشرده سازگاری داشته باشد.

قیمت شیر تخلیه سریع SEU فستو FESTO با توجه به پارامتر هایی که در بالا گفته شد تعیین می شود پس برای یک انتخاب صحیح باید شناخت کافی از سیستم خود و نیاز کار خود داشته باشید.
