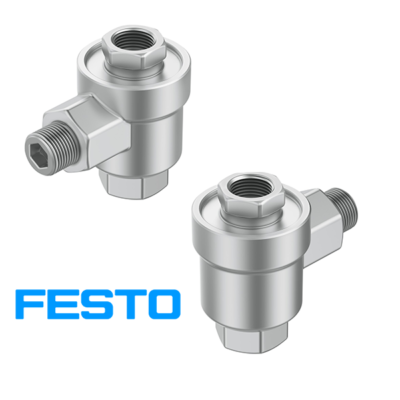

تخلیه سریع SE فستو FESTO

تخلیه سریع SE فستو FESTO

تخلیه سریع SE فستو FESTO جهت افزایش سرعت عملکرد جک‌ های پنوماتیک استفاده می‌ شود.

بسته به نوع طراحی و عملکرد مورد نیاز جک‌ های پنوماتیک، می‌ توان با نصب شیر تخلیه سریع در یک یا هر دو ورودی جک با ایجاد امکان تخلیه سریع هوای داخل جک، سرعت حرکت شفت را در یک یا هر دو مسیر رفت و برگشت افزایش داد.

تخلیه سریع SE فستو FESTO یک شیر سه راهه است که معمولاً در نزدیکترین نقطه به ورودی جک و یا مستقیماً در ورودی جک نصب می‌ شود.

عملکرد تخلیه سریع SE فستو FESTO بدین گونه است که با اعمال فرمان عملکرد جک و عبور هوای فشرده از مسیر شیر به داخل جک پنوماتیک، مسیر خروجی شیر بسته شده و هوای فشرده وارد جک پنوماتیک می‌ شود و پیستون را در سمت اعمال باد به حرکت در می‌ آورد.

با قطع جریان هوای فشرده، مسیر جریان ورودی توسط دیافراگم داخل شیر بسته شده و هوای فشرده داخل سیلندر جک به سرعت از خروجی شیر تخلیه می‌ شود. تخلیه سریع هوا و کاهش ناگهانی فشار اعمال شده به جک، حرکت سریع پیستون در مسیر برگشت را ممکن می‌ سازد.

با توجه به سرعت و حجم قابل توجه هوای خروجی از شیر تخلیه سریع SE فستو FESTO، بهتر است در پورت خروجی شیر از صدا خفه کن یا اگزوز استفاده شود.

بر روی بدنه شیر تخلیه سریع کوزه ای پنوماتیک فستو 3 پورت قرار گرفته است که عبارتند از:

1. پورت ورودی باد
2. مصرف کننده
3. اگزوز

پورت ورودی باد، همان پورتی است که باید به شکل مستقیم از شیر برقی به جک پنوماتیک متصل می شد اما با وجود شیر تخلیه سریع ابتدا به ورودی آن متصل شده و پس از آن به پورت ورودی جک پنوماتیک متصل می شود.

پورت مصرف کننده همان پورتی است که باید به ابتدا یا انتهای سیلندر پنوماتیک متصل شود و پورت اگزوز همان محل تخلیه هوای سر و ته سیلندر به هوای آزاد است.

مدل های قابل سفارش تخلیه سریع SE فستو FESTO

• تخلیه سریع FESTO مدل SE-1/8-B با کد فنی 9685

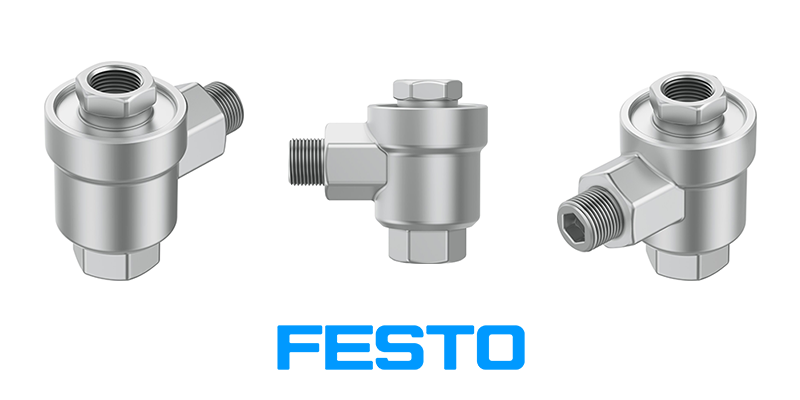

• تخلیه سریع FESTO مدل SE-3/8-B با کد فنی 9687

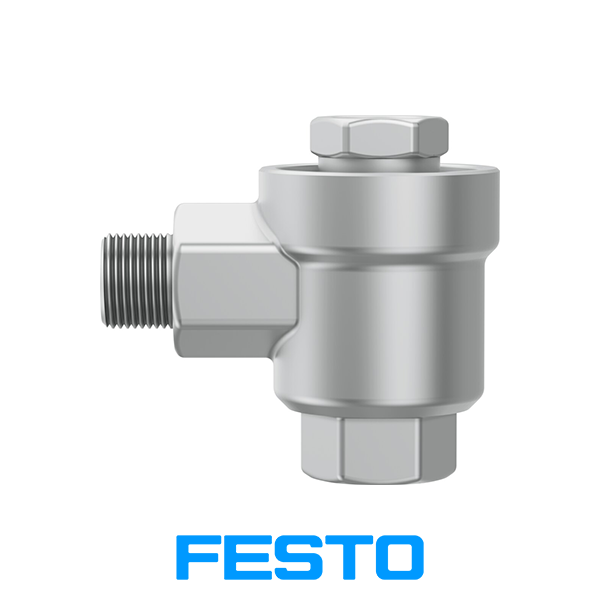

• تخلیه سریع FESTO مدل SE-1/2-B با کد فنی 9688
• تخلیه سریع FESTO مدل SE-1/4-B با کد فنی 9686
• تخلیه سریع FESTO مدل SE-3/4-B با کد فنی 2280

شما عزیزان می توانید مدل های تخلیه سریع فستو که در بالا گفته شده را در مجموعه مرکز برق خریداری کنید.

انواع شیر تخلیه سریع پنوماتیک

شیر تخلیه سریع پنوماتیک در دو مدل کوزه ای و کتابی می باشد. اهمیت این شیر تخلیه از آن جهت می باشد که ضریب ایمنی سیلندر ها را بالا می برد. با توجه به نوع سیلندر می توانیم یکی از نمونه های شیر تخلیه سریع پنوماتیک کوزه ای و کتابی را مورد استفاده قرار دهیم.

اجزای اصلی شیر تخلیه سریع پنوماتیک از سه پورت هوا تشکیل شده است که از یکی از این پورت های هوا برای ورودی هوا، از پورت دوم برای خروج اضطراری و پورت سوم را برای ورود هوا به داخل سیلندر استفاده می کنند. به تخلیه سریع پنوماتیک، دریچه تخلیه سریع پنوماتیک نیز می گویند.

شیر های تخلیه سریع از کوچک ترین سایز 1/8 شروع شده تا سایز 3/4 اینچ موجود می باشد.

در حقیقت شیر تخلیه سریع ابزاری برای اتوماتیک شدن مسیر عبور جریان هوای فشرده می باشد. کنترل انواع شیر های تخلیه سریع پنوماتیک را می توانیم در موارد زیر خلاصه کنیم:

• کنترل دستی
• کنترل مکانیکی
• کنترل الکتریکی
• کنترل پنوماتیکی

ویژگی های فنی تخلیه سریع SE فستو FESTO

عملکرد مناسب تخلیه سریع SE فستو FESTO در بالابردن ضریب ایمنی دستگاه ها باعث می شود تا کاربرد فراوانی در صنایع متفاوت داشته باشد. از جمله صنایعی که شیر تخلیه سریع پنوماتیک در آن استفاده می شود عبارتند از:

1. صنایع تولید مصالح ساختمانی
2. صنعت متالورژی و معدن
3. صنایع سبک تولید مواد غذایی
4. صنعت شیشه

دلایل مورد نیاز بودن تخلیه سریع SE فستو FESTO

سوالی که ممکن است با آن مواجه شوید این است که چرا از تخلیه سریع SE فستو FESTO استفاده می شود؟

ایمنی یکی از مهمترین علت هایی بود که استفاده از شیر های تخلیه سریع را توجیه کرد. این شیر ها به منظور جلوگیری از افزایش فشار سیال در یک مخزن یا سیستم مورد استفاده قرار می گیرد.

دلیل استفاده از شیر تخلیه سریع پنوماتیک در سیستم های متفاوت را می توانیم در موارد زیر خلاصه کنیم:

• جلوگیری از بروز حوادث نامطلوب و خطرناک
• یک ابزار مناسب برای تخلیه فشار
• حفظ فشار سیلندر ها در یک محدوده مناسب
• کمک به جلوگیری از ایجاد انفجار
• حفظ سلامت دستگاه هایی که با سیلندر های فشار در ارتباط هستند.

نحوه انتخاب تخلیه سریع SE فستو FESTO

انتخاب شیر تخلیه سریع مناسب نیازمند بررسی دقیق نیاز های سیستم است.

عواملی مانند فشار کاری (معمولاً بین 2 تا 10 بار)، دبی هوا (لیتر بر دقیقه)، جنس بدنه (استیل، آلومینیوم یا پلاستیک) و نوع اتصال (رزوه‌ای یا فیتینگی) باید در نظر گرفته شوند.

برای محیط‌ های مرطوب یا خورنده، شیر های با بدنه استیل ضدزنگ توصیه می‌ شوند. همچنین، بررسی سازگاری شیر با سیال مورد استفاده (هوای فشرده یا گازهای خاص) ضروری است. مشورت با کارشناسان فنی و مطالعه کاتالوگ‌ های تولیدکنندگان می‌ تواند به انتخاب بهترین شیر تخلیه سریع پنوماتیک کمک کند.

قیمت تخلیه سریع SE فستو FESTO

سیستم های پنوماتیک کاربرد فراوانی در صنایع مختلف دارند. سیستم پنوماتیک از سیستم هایی است که انتقال انرژی به وسیله هوای فشرده کنترل و انجام می شود. وظیفه قطع و وصل و کنترل فشار، سرعت عبور و جهت هوای فشرده توسط بخشی از سیستم پنوماتیک یا همان شیر تخلیه سریع پنوماتیک صورت می گیرد.

یکی از شرکت ها و برند های معتبر و مشهور تولید کننده این شیر ها فستو می باشد، این برند با بهترین متریال و مواد اولیه به تولید شیر های تخلیه سریع پنوماتیک در سایز و مدل های مختلف می پردازد.

قیمت تخلیه سریع SE فستو FESTO نیز ممکن است به دلایلی که در بالا ذکر شد نسبت به برند های چینی قیمت بالاتری داشته باشد. همچنین قیمت این محصولات با توجه به این که وارداتی هستن به نرخ ارز نیز بستگی دارد.

معرفی برند های تولید کننده شیر تخلیه سریع پنوماتیک

مجموعه مرکز برق برای انتخاب بهتر شما عزیزان از میان برند های معتبر و مطرح دنیا به معرفی آن ها می پردازد.

• تخلیه سریع پنوماتیک FESTO
• تخلیه سریع پنوماتیک SMC
• تخلیه سریع پنوماتیک MJ
• تخلیه سریع پنوماتیک SHAKO
• تخلیه سریع پنوماتیک AIR CONTROL
• تخلیه سریع پنوماتیک HPC
• تخلیه سریع پنوماتیک Camozzi
