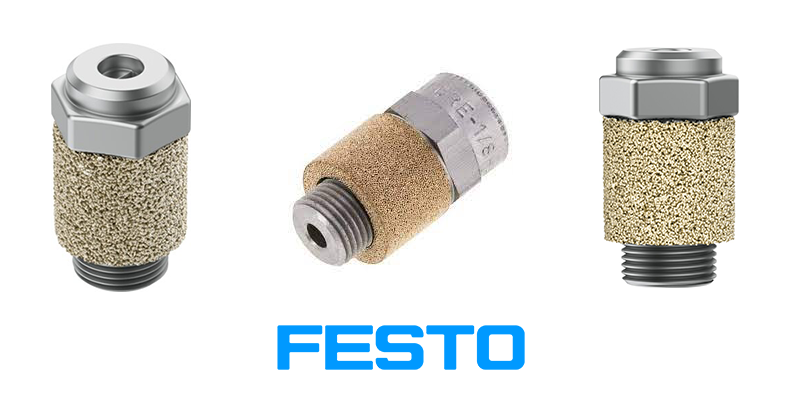

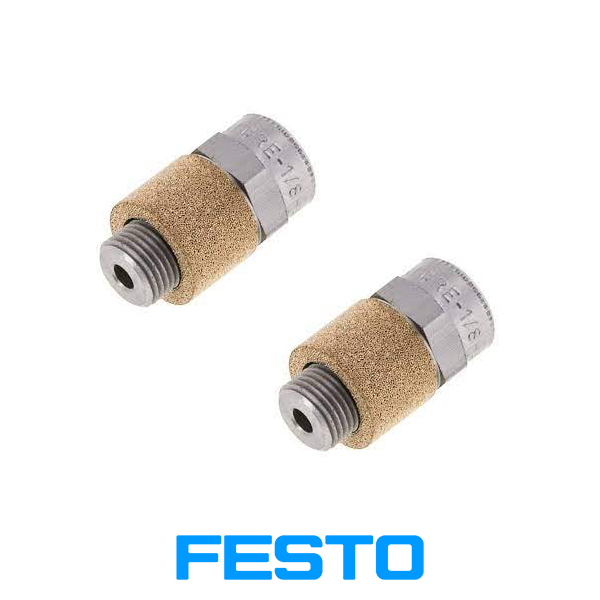

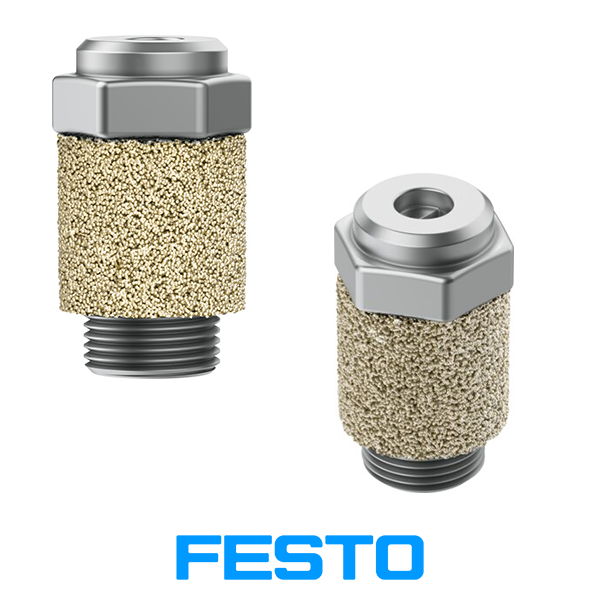

فلو اگزوز GRE فستو FESTO

فلو اگزوز GRE فستو FESTO

تنظیم سرعت تجهیزات پنوماتیک یکی از موضوعات مهم در هر مدار پنوماتیک به شمار می رود که در بعضی از موارد با تنظیم فشار اشتباه گرفته می شود.

تنظیم سرعت در سیستم کار پیچیده ای نیست و به کمک انواع فلو کنترل های پنوماتیک مانند فلو اگزوز GRE فستو FESTO انجام می شود اما نکات مهمی دارد که رعایت نکردن آن ها خروجی مطلوبی را در تنظیم سرعت مد نظرمان نخواهد داشت.

تنظیم سرعت در سیستم های پنوماتیک بیشتر برای جک ها استفاده شده و می توان شتاب جک به هنگام بیرون آمدن و طی شدن کورس حرکتیشان را کنترل کرد.

علاوه بر مورد گفته شده فلو اگزوز GRE فستو FESTO شدت صدای هوای فشرده به هنگام خروج را نیز گرفته و سیستم را تا حد زیادی سایلنت یا بی صدا می کند و به همین دلیل هم نام دیگر این قطعه سایلنسر پنوماتیک قابل تنظیم است.

فلو اگزوز GRE فستو FESTO بیشتر برای شیر های NAMUR و یا تجهیزاتی که دسترسی به عملگر ها و نصب فلوکنترل آن ها بسیار دشوار است، کارآمد می باشند.

فلو اگزوز تیپ GRE بصورت فلزی و فلو اگزوز های تیپ VFFK ، GRU در نوع پلاستیکی عرضه شده اند.

ویژگی های فنی فلو اگزوز GRE فستو FESTO

فلو اگزوز GRE فستو FESTO یک قطعه کاربردی است که برای تنظیم سرعت تجهیزات پنوماتیکی مورد استفاده قرار می‌ گیرد. این قطعه به جای کنترل هوای ورودی به تجهیز بر روی هوای خروجی از آن (اگزوز ها) تأثیر می‌ گذارد که دارای ویژگی‌های مهمی مانند:

1. تنظیم سرعت: با نصب فلو اگزوز GRE فستو FESTO در خروجی‌ ها، می‌ توان حجم هوای خروجی از تجهیز را کنترل کرده و سرعت نهایی تجهیز را تحت کنترل گرفت.
2. کاهش صدا: فلو اگزوز پنوماتیک با المنتی که بر روی بدنه آن قرار دارد شدت صدای هوای فشرده را به میزان قابل توجهی کاهش می‌ دهد.
3. حفاظت از تجهیزات: این قطعه جلوگیری از ورود ذرات گرد و غبار به داخل سیستم را نیز انجام می‌ دهد.

به عنوان مثال اگر یک جک پنوماتیک در مدار پنوماتیک داشته باشیم، می‌ توان با نصب فلو اگزوز GRE فستو FESTO در خروجی‌ ها سرعت نهایی جک پنوماتیک را تنظیم کرد. همچنین از فلو اگزوز پنوماتیک برای کاهش صدای آزار دهنده هوای فشرده در حین عبور از حفره خروجی نیز استفاده می‌ شود.

پس می توان عنوان کرد فلو اگزوز فستو یکی از ابزار های مهم در مدار های پنوماتیکی است که به بهبود عملکرد و ایمنی تجهیزات کمک می‌ کند.

جدول مشخصات فنی فلو اگزوز GRE فستو FESTO

انواع فلو اگزوز GRE فستو FESTO

فلو اگزوز های پنوماتیک در دو مدل ساده (ولومی) و فنری دسته بندی می شوند. حال سوالی که پیش می آید این است که فلو اگزوز ساده با فلو اگزوز فنری چه تفاوتی دارد؟

باید گفت در فلو اگزوز ساده پس از تنظیم کردن دبی خروجی باید مهره ای که بر روی ساقه ولوم فلو اگزوز قرار دارد را سفت کنیم تا در نقطه تنظیم شده ثابت بماند اما در مدل فلو اگزوز فنری پس از تنظیم دبی، نیاز به هیچ اقدامی نبوده و در همان حالت تنظیم شده ثابت می ماند.

اما در سیستم پنوماتیک چرا دبی ورودی به جک را کنترل نکرده و به جای آن دبی خروجی از آن ها را تنظیم می کنیم؟

پکینگ و گلویی در جک های پنوماتیک شفت جک را برای آببند بودن جک به شکل محکم با پیستون درگیر کرده و مقاومتی برای حرکت آزادانه جک محسوب می شوند.

اگر هوای ورودی به جک را کنترل کنیم به دلیل همین مقاومت در برابر حرکت جک به شکل پله ای جلو رفته و در هنگام جلو و به عقب آمدن دلدل می کند. اما راهکار رفع این مشکل همین است که به هنگام حرکت جک در آن محدودیت ایجاد نکرده و فقط هوای خروجی از سر و ته آن را به هنگام حرکت محدود کنیم تا یک حرکت نرم و کنترل شده در سیلندر پنوماتیک داشته باشیم.

مدل های قابل سفارش فلو اگزوز GRE فستو FESTO

مدل های سفارشی و خاص فلو اگزوز فستو:

• GRE-1/8-NPT
• GRE-1/2-NPT
• GRE-1/4-NPT

محل نصب فلو اگزوز GRE فستو FESTO

از فلو اگزوز GRE فستو FESTO بیشتر برای کنترل سرعت جک های پنوماتیک استفاده می شود. اما نکته ای که خیلی مهم است اینکه محا نصب این فلو اگزوز در کدام قسمت مدار پنوماتیک می باشد.

جک های پنوماتیک برای عملکرد صحیحشان به شیر های پنوماتیک متصل شده و هوایی که از جک تخلیه می شود در ابتدا به شیر برقی رفته و سپس از اگزوز آن شروع به تخلیه می کند، پس فلو اگزوز GRE فستو FESTO بر روی حفره های اگزوزی که بر روی شیر برقی هستند متصل شده و بر روی سرعت جک تاثیر می گذارند.

با چرخاندن ولومی که بر روی آن وجود دارد حجم عبور زیاد و کم می شود (در جهت عقربه های ساعت و سفت کردن ولوم دبی آن کم شده و در جهت شل کردن و خلاف عقربه های ساعت دبی عبوری سیال در بالاترین حد ممکن است).

دلایل استفاده از فلو اگزوز GRE فستو FESTO

اتصالاتی مانند شیر های کنترل جریان جهت کمتر شدن سرعت جریان در قسمتی مشخص ‌شده از یک مدار پنوماتیک، مورد استفاده قرار می‌گیرند. این فرآیند به منظور کاهش میزان سرعت محرک سیستم می‌باشد.

نقش شیر سوزنی کنترل جریان از دو جهت در سیستم است. درعین حال از اتصالات مخصوص شیر کنترل جریان به‌ منظور هدایت جریان سیستم، ولی در یک جهت استفاده می‌ گردد. بدین ترتیب ایجاد جریان گاز یا مایع برای جهت مخالف کاملا استاندارد و مجاز است.

در قطعه فلو کنترل پنوماتیک، این جریان از یک مسیر مشخص عبور می کند و ازهمین جهت می‌ توان میزان جریان عبوری دستگاه را کنترل و تنظیم نمود. دو نوع شیر برای کنترل جریان جهت قرارگیری در مدار های پنوماتیک در نظر گرفته شده‌اند. انتخاب و نصب هردو مدل از شیر های کنترل جریان در میزان عملکرد های واقعی یک محرک تاثیر گذار هستند.

همانطور که گفته شد از شیر‌ های فلو کنترل پنوماتیک باهدف کنترل جریان عبوری یا (دبی) مورد استفاده قرار می‌ گیرد. متداول‌ ترین و پرکاربرد ترین نوع فلو کنترل پنوماتیک، شیر کنترل جریان خروجی است. این قطعه عمدتا برای کنترل نمودن جریان اگزوز خروجی از محرک استفاده شده، به کار می رود.

قیمت فلو اگزوز GRE فستو FESTO

برای استفاده از فلو اگزوز مناسب سیستم خود باید به پارامتر های مهمی مانند سایز، جنس، فشار کاری و مقدار دمای قابل تحمل توجه داشته باشید. همچنین از خرید تجهیزاتی که برند معتبری ندارند و از مواد اولیه با کیفیتی استفاده نمی کنند برای جلوگیری از آسیب به سیستم خود جلوگیری کنید.

قیمت فلو اگزوز GRE فستو FESTO هم نسبت به سایز و متریال به کار رفته شده و نوع کاربردی که دارد تعیین شده و به عوامل خارجی مانند حمل و نقل آن و قیمت ارز نیز بستگی دارد.

اما باید عنوان کرد فلوکنترل GRE فستو به دلیل قیمت رقابتی و طول عمر بالا از معروف ترین تجهیزات مجموعه مرکز برق می باشد.

معرفی برند های تولید کننده فلو اگزوز پنوماتیک

• فلو اگزوز ولومی فستو
• فلو اگزوز ولومی نورگرن
• فلو اگزوز ولومی اس ام سی
• فلو اگزوز ولومی شاکو
• فلو اگزوز ولومی مایندمن
• فلو اگزوز ولومی ایرتک
• فلو اگزوز ولومی متال ورک
• فلو اگزوز ولومی ویرکام
• فلو اگزوز ولومی SKP
• فلو اگزوز ولومی ایرکنترل
• فلو اگزوز ولومی فوروارد
• فلو اگزوز ولومی ال ام سی
