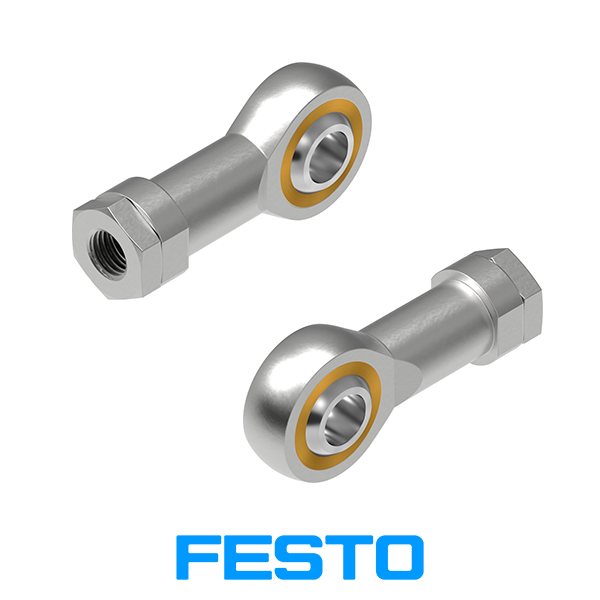

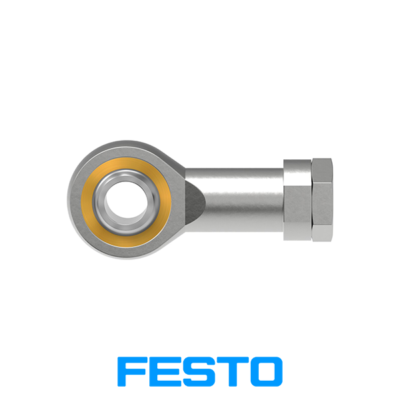

چشمی سرجک SGS فستو FESTO یک قطعه فلزی شکل می باشد که به منظور اتصال شفت جک پنوماتیک به سایر محصولات پنوماتیک استفاده می‌ شود.

چشمی سرجک SGS فستو FESTO که در صنعت به نام (Rod End Bearing یا Joint Bearing) نیز شناخته می‌ شود، یکی از اجزای مکانیکی مهم در انتهای شفت جک‌ های پنوماتیک یا هیدرولیک است.

دو شاخه قرقری پنوماتیک در نقش یکی از لوازم جانبی و اجزای پنوماتیک مطرح می‌ باشد. چشمی سرجک SGS فستو FESTO روی شافت سیلندر پنوماتیک نصب می‌ گردد، سر سیلندر که به صورت غیر رسمی به آن تنها سر گفته می‌ شود، در بالای جک پنوماتیک تعبیه می‌‎ شود.

چشمی گردان سر جک با طراحی کروی شکل خود، امکان اتصال مفصلی و انعطاف‌پذیر بین شفت و مکانیزم متحرک بعدی را فراهم می‌ کند.

به بیان ساده، چشمی سر جک پنوماتیک همان قطعه‌ای است که اجازه می‌ دهد نیروی خطی تولیدشده توسط جک به‌صورت ایمن، پایدار و با امکان چرخش یا حرکت زاویه‌ ای به سازه یا قطعه‌ ای دیگر منتقل شود. این قطعه در بازار ایران با نام «قرقری سر جک» و «چشمی گردان» هم مطرح می‌ شود.

در بین انواع رایج جک‌ های پنوماتیک چشمی سر جک داخل رزوه بر روی جک‌ های چهارمیل، پروفیلی و قلمی که شفت آن‌ ها از نوع بیرون رزوه است قابل نصب است.

مدل های قابل سفارش چشمی سرجک SGS فستو FESTO

• چشمی سر جک FESTO مدل SGS-M4 با کد فنی 9253
• چشمی سر جک FESTO مدل SGS-M6 با کد فنی 9254
• چشمی سر جک FESTO مدل SGS-M8 با کد فنی 9255
• چشمی سر جک FESTO مدل SGS-M10 با کد فنی 9256
• چشمی سر جک FESTO مدل SGS-M10x1.25 با کد فنی 9261
• چشمی سر جک FESTO مدل SGS-M12 با کد فنی 9257
• چشمی سر جک FESTO مدل SGS-M12x1.25 با کد فنی 9262
• چشمی سر جک FESTO مدل SGS-M16 با کد فنی 9258
• چشمی سر جک FESTO مدل SGS-M16x1.5 با کد فنی 9263
• چشمی سر جک FESTO مدل SGS-M20x1.5 با کد فنی 9264
• چشمی سر جک FESTO مدل SGS-M27x2 با کد فنی 10774
• چشمی سر جک FESTO مدل SGS-M36x2 با کد فنی 10775
• چشمی سر جک FESTO مدل SGS-M42x2 با کد فنی 10776
• چشمی سر جک FESTO مدل SGS-M48x2 با کد فنی 10777

نحوه اتصال سرجک چشمی به جک پنوماتیک

سرجک چشمی جزو قطعات اساسی و اتصالات پنوماتیک است که روی انتهای شفت نصب می‌ شود و به جک اجازه می‌ دهد در هنگام کار، حرکات چرخشی و انعطاف‌ پذیری لازم را داشته باشد.

این قطعه نقش مهمی در کاهش فشار های اضافی و جلوگیری از سایش زود هنگام جک ایفا می‌ کند. چشمی سرجک SGS فستو FESTO با طراحی مقاوم و دقیق خود توانایی تحمل بار های مکانیکی را دارد و برای انواع سیستم‌ های پنوماتیک صنعتی مناسب است.

اتصال سرجک چشمی به جک پنوماتیک به‌گونه‌ ای انجام می‌ شود که حرکت جک به صورت روان و بدون گیرکردن انجام شود. معمولاً سرجک چشمی دارای یک رزوه پیچ شفت است و استاندارد طراحی شده که به شفت جک پیچ می‌ شود و اتصال محکمی ایجاد می‌ کند. این اتصال بر ثبات، اجازه چرخش محدودی به سرجک می‌ دهد تا از آسیب‌ های ناشی از فشار های جانبی جلوگیری شود.

انتخاب رزوه و اندازه مناسب سرجک چشمی اهمیت زیادی دارد زیرا اگر با سایز جک هماهنگ نباشد، ممکن است اتصال ضعیف شده و عملکرد جک را تحت تأثیر قرار دهد. به همین دلیل، توجه به مشخصات فنی هنگام نصب چشمی سرجک SGS فستو FESTO بسیار ضروری است.

قرقری جک پنوماتیک در دو تیپ بیرون رزوه و داخل رزوه عرضه می‌ شود که نوع داخل دنده مصرف بالاتری دارد. به دلیل قطر استاندارد شفت در انواع جک‌ ها، هر سایز از چشمی سر جک پنوماتیک را می‌ توان روی مدل‌ های مختلف جک به کار برد.

به عنوان مثال چشمی قرقری سایز M12 که به جک با قطر 40 اختصاص دارد، هم با جک چهارمیل و پروفیلی قطر 40 سازگار است و هم برای جک قلمی قطر 40 استفاده می‌ شود.

استفاده درست و انتخاب اتصال چشمی متناسب باعث افزایش کارایی و دوام جک شده و عملکرد کلی دستگاه را بهبود می‌ بخشد. در نهایت، چشمی سرجک فستو یک جزء مهم برای حفظ کیفیت و طول عمر جک‌ های پنوماتیک به شمار می‌ رود.

ویژگی های چشمی سرجک SGS فستو FESTO

ویژگی های عمومی چشمی سرجک SGS فستو FESTO عبارتند از:

• بدنه مقاوم: ساخته‌شده از فولاد آلیاژی با پوشش ضدزنگ (آبکاری کروم یا روی)
• یاتاقان کروی داخلی: برای حرکت روان در جهات مختلف و تحمل بارهای ترکیبی
• گریس‌ خور: جهت روانکاری آسان و افزایش عمر کاری
• قابل سفارش در سایز های متنوع: از سایز های کوچک تا سایز های بزرگ صنعتی

ویژگی های فنی این محصول:

نکات مهم درباره چشمی سرجک SGS فستو FESTO

• اهمیت روغن‌ کاری:

روغن‌ کاری صحیح چشمی سرجک SGS فستو FESTO نقش مهمی در افزایش طول عمر و بهبود عملکرد جک پنوماتیک دارد. این فرایند باعث کاهش اصطکاک بین قطعات متحرک و جلوگیری از ساییدگی زود هنگام می‌ شود.

سرجک پنوماتیک فستو با قابلیت روغن‌ کاری طراحی شده تا حرکت روان و بدون گیر کردن را تضمین کند و همچنین فضایی برای گریس‌ خوری دارد تا فرآیند روغن‌ کاری با دقت بیشتری انجام شود.

عدم روغن‌ کاری مناسب ممکن است باعث گیرکردن سرجک، افزایش سایش و در نهایت خرابی جک شود. بنابراین، انجام روغن‌کاری دوره‌ای و روانکاری مناسب یکی از نکات کلیدی در نگهداری و افزایش بازدهی سرجک چشمی است.

• چه سرجک ای برای جک پنوماتیک ما مناسب است؟

انتخاب سرجک مناسب، نقش حیاتی در کارایی و دوام جک پنوماتیک ایفا می‌ کند. سرجک باید با سایز شفت و نوع رزوه جک شما کاملاً سازگار باشد تا حرکت روان و بدون اصطکاک را تضمین کند.

توجه به جنس بدنه و ساختار اتصال کروی سرجک نیز اهمیت زیادی دارد، زیرا این عوامل بر مقاومت در برابر سایش و فشار های جانبی تاثیر می‌ گذارند. برای انتخاب دقیق‌ تر، می‌ توانید از جدول مشخصات فنی در ادامه مطلب و کاتالوگ راهنمای محصول استفاده کنید.

کاربرد های رایج چشمی سرجک SGS فستو FESTO

1. در جک‌ های پنوماتیک و هیدرولیک جهت اتصال به مکانیزم یا بار
2. در سیستم‌ های اتوماسیون صنعتی برای جبران انحراف‌ های حرکتی
3. در ماشین‌ آلات بسته‌ بندی، دستگاه‌های CNC، صنایع خودرو و انتقال مواد
4. در خطوط تولید که نیاز به اتصالات انعطاف‌ پذیر و مقاوم دارند.

قیمت چشمی سرجک SGS فستو FESTO

قبل از خرید چشمی سرجک SGS فستو FESTO شما باید بدانید مزایای استفاده از این محصول چیست. در ادامه به معرفی برخی از آن ها می پردازیم.

1. جلوگیری از انتقال لقی و تنش به بدنه جک
2. جذب حرکات زاویه‌ ای در هنگام کار دستگاه
3. افزایش طول عمر جک و کاهش نیاز به تعمیرات
4. نصب سریع و امکان تعویض آسان
5. کاهش اصطکاک در انتقال نیرو

همچنین باید توجه داشت در بسیاری از سیستم های صنعتی، شفت جک هنگام حرکت رفت و برگشتی با زاویه یا انحراف جزیی مواجه می‌ شود. در این شرایط، اتصال مستقیم و صلب می‌ تواند به شفت یا قطعه مقابل آسیب وارد کند.

چشمی گردان سر جک با داشتن یاتاقان کروی داخلی، این حرکات زاویه‌ ای را جذب کرده و مانع از آسیب و لقی می‌ شود. این ویژگی به‌خصوص در ماشین‌ آلاتی که دارای لرزش، ضربه یا نوسان هستند، بسیار مهم است.

قیمت چشمی سرجک SGS فستو FESTO با توجه به آلیاژ هایی که برای ساخت بدنه آن استفاده شده و سایز انتخابی شما متغیر است. برای انتخاب اتصال چشمی مناسب، لازم است رزوه آن را متناسب با سایز جک خود انتخاب کنید تا اتصال دقیق و عملکرد صحیح تضمین شود.
