دو شاخه سر جکی SG کلیپسی FESTO

دو شاخه سر جکی SG کلیپسی FESTO

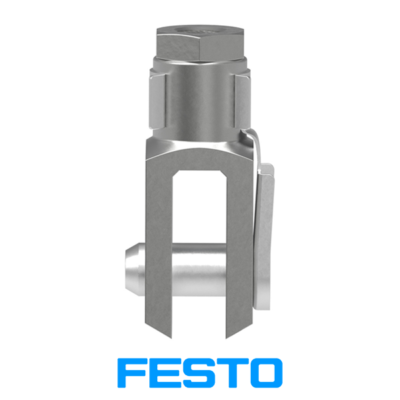

دو شاخه سر جکی SG کلیپسی FESTO که در صنعت با نام U Clevis هم شناخته می‌ شود، یکی از قطعات پر کاربرد در نصب جک‌ های پنوماتیک است. وظیفه اصلی این قطعه، ایجاد یک رابط محکم و در عین حال قابل باز و بسته شدن سریع بین شفت جک و قطعه متحرک یا ثابت می‌ باشد.

از نظر ابعاد و سایزبندی، دو شاخه سر جکی SG کلیپسی FESTO کاملاً مشابه دو شاخه ساده است و هر دو بر اساس قطر شفت جک انتخاب می‌ شوند. اما تفاوت کلیدی در روش قفل شدن پین است.

در حالی که دو شاخه ساده با مهره یا خار ثابت می‌ شود، در مدل کلیپسی یک کلیپس فنری جایگزین شده که امکان نصب و جدا سازی بسیار سریع‌ تر و آسان‌ تر را فراهم می‌ کند.

این ویژگی باعث شده دو شاخه کلیپسی در صنایعی که نیاز به سرویس مکرر، تعمیر سریع یا تعویض مداوم قطعات دارند، به گزینه‌ ای ایده‌ آل تبدیل شود.

در واقع اگر در پروژه‌ ای کاهش زمان توقف خط تولید اهمیت داشته باشد، دو شاخه کلیپسی نسبت به مدل ساده انتخاب بهتری خواهد بود.

مدل های قابل  سفارش دو شاخه سر جکی SG کلیپسی FESTO

انتخاب سایز مناسب دو شاخه سر جکی SG کلیپسی FESTO کاملاً وابسته به قطر شفت جک پنوماتیک است. هر جک بسته به نوع طراحی و برند (چهارمیل، قلمی، کامپکت و …) حتی در سایز های ظاهراً یکسان، ممکن است شفت متفاوتی داشته باشد.

به همین دلیل توصیه می‌ شود قبل از خرید، قطر شفت جک با کولیس دقیق اندازه‌ گیری شود. در بسیاری از جک‌ های استاندارد (ایرانی و خارجی) سایز بندی مشخص و یکسان است، اما در جک‌ های غیر استاندارد ممکن است اختلاف وجود داشته باشد، بنابراین همواره باید به قطر و گام رزوه شفت دقت شود.

ویژگی های فنی دو شاخه سر جکی SG کلیپسی FESTO

برخی از ویژگی های دو شاخه سر جکی SG کلیپسی FESTO:

• نصب و جدا سازی سریع بدون نیاز به ابزار خاص
• ساختار مقاوم و بادوام در برابر سایش، ضربه و کشش
• مناسب برای شرایطی که نیاز به باز و بسته شدن مکرر جک وجود دارد.
• صرفه‌ جویی در زمان تعمیر و نگهداری خطوط تولید
• طراحی استاندارد که باعث می‌ شود برای انواع جک‌ ها قابل استفاده باشد.

اجزای تشکیل‌دهنده دو شاخه سر جکی SG کلیپسی FESTO

دو شاخه کلیپسی جک پنوماتیک با وجود طراحی ساده، از اجزای دقیقی تشکیل شده که هر کدام نقش مشخصی در عملکرد صحیح آن دارند:

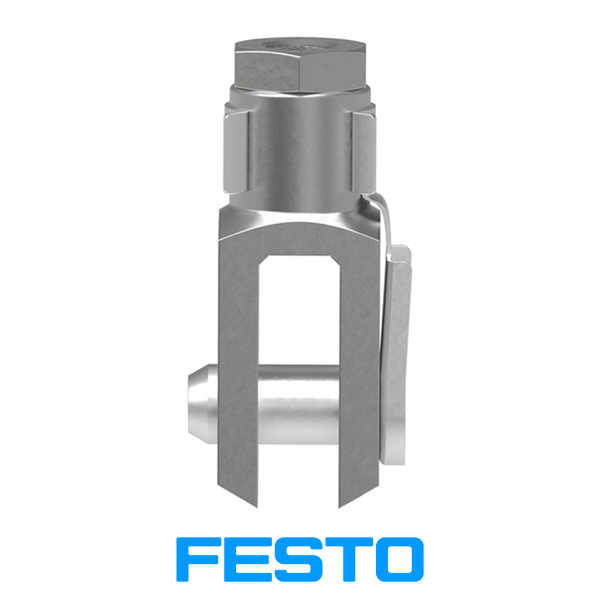

• بدنه اصلی:

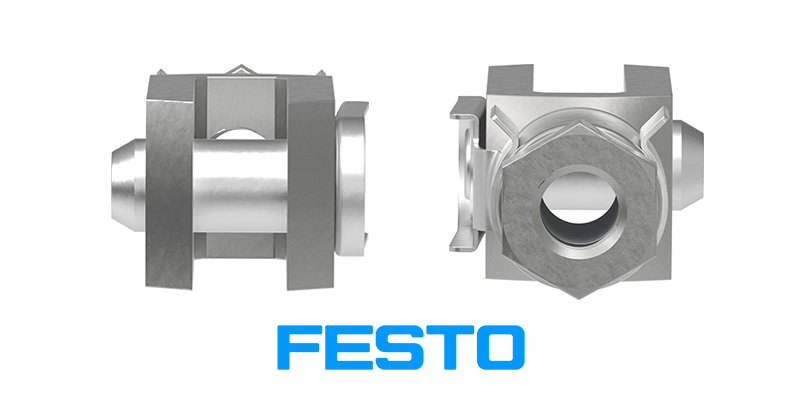

بدنه به شکل U یا Y ساخته می‌ شود؛ پایین بدنه رزوه‌ ی داخلی (مادگی) برای اتصال به شفت جک، و بالا دو سوراخ هم‌ محور برای عبور پین دارد. صافی و هم‌ محوری این سوراخ‌ ها برای جلوگیری از لقی مهم است.

• کلیپس فنری:

پین، قطعه‌ ی استوانه‌ ایِ باربر است و کلیپس فنری به خودِ پین متصل می‌ باشد (روی شیاری در انتهای پین قفل می‌ کند) تا از خروج محوری پین جلوگیری کند. طراحی کلیپس ارتجاعی است؛ با فشار انگشت باز و بسته می‌ شود و نیاز به ابزار خاص ندارد.

• جنس و پرداخت:

معمولاً از فولاد مقاوم (برای پین سخت‌ کاری موضعی) ساخته می‌ شود. بسته به سازنده، آبکاری ضد خوردگی روی قطعات اعمال می‌ گردد تا دوام در محیط صنعتی افزایش یابد.

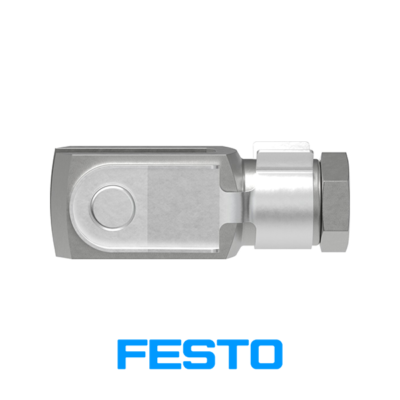

نمای نزدیک از قسمت پایینی کلیپس فنری که به‌ صورت ارتجاعی طراحی شده است. این بخش با انعطاف خود باعث می‌ شود کلیپس به‌ راحتی با فشار دست باز و بسته شود و روی شیار پین قفل گردد.

نکات نصب و استفاده از دوشاخه کلیپسی پنوماتیک

برای عملکرد مطمئن و افزایش طول عمر، رعایت چند نکته هنگام نصب و استفاده از دو شاخه سر جکی SG کلیپسی FESTO ضروری است:

1. قرارگیری صحیح پین: پین باید به‌ طور کامل داخل سوراخ‌ های بدنه U قرار گیرد و هیچ‌ گونه لقی یا نا هم‌ ترازی وجود نداشته باشد.
2. قفل شدن کلیپس فنری: پس از قرار دادن پین، کلیپس باید در جای خود محکم شود تا مانع از خروج ناخواسته پین در حین کار شود.
3. باز و بسته کردن با دست: طراحی کلیپس به‌ گونه‌ ای است که با فشار دست قابل نصب یا جداسازی است.
4. از ابزار فلزی نوک‌ تیز برای باز کردن کلیپس استفاده نکنید تا تغییر شکل ندهد.
5. بازرسی دوره‌ ای: کلیپس و پین در معرض فشار و ضربه قرار دارند. بهتر است به‌ صورت دوره‌ ای بررسی شوند تا در صورت وجود خوردگی یا تغییر شکل، تعویض گردند.
6. روانکاری سبک: در برخی شرایط صنعتی (مثل محیط‌ های پرگرد و غبار یا رطوبتی)، می‌ توان از روانکار های سبک برای جلوگیری از خشکی و ساییدگی پین استفاده کرد.

قیمت دو شاخه سر جکی SG کلیپسی FESTO

یکی از مشکلات رایج در سیستم‌ های پنوماتیک، اتصال مطمئن شفت جک به قطعه متحرک یا ثابت است. اگر این اتصال ضعیف یا وقت‌ گیر باشد، نه‌ تنها باعث استهلاک جک و قطعات متصل می‌ شود، بلکه می‌ تواند کل خط تولید را متوقف کند.

در بسیاری از صنایع که سرعت و دقت اهمیت زیادی دارد، هر ثانیه زمان توقف یعنی هزینه بیشتر، اینجاست که نقش کانکتور ها یا همان دوشاخه‌ های جک پنوماتیک پررنگ می‌ شود.

اما همه‌ ی دوشاخه‌ ها یکسان نیستند. برخی برای نصب نیاز به زمان و ابزار بیشتری دارند و برخی دیگر طوری طراحی شده‌ اند که در کمترین زمان و بدون پیچیدگی بتوانند شفت جک را ثابت نگه دارند.

یکی از این مدل‌ ها، دو شاخه سر جکی SG کلیپسی FESTO است که به دلیل مکانیزم خاص قفل شدن پین، تبدیل به انتخاب اول بسیاری از صنعتگران شده است.

دو شاخه سر جکی SG کلیپسی FESTO از نظر ابعاد و سایز بندی مشابه دوشاخه ساده است، اما به دلیل سرعت بیشتر در مونتاژ و تعمیرات، در بسیاری از صنایع مانند بسته‌ بندی، خودروسازی، خطوط تولید و تجهیزات صنعتی کاربرد گسترده‌ ای دارد.

قیمت دو شاخه سر جکی SG کلیپسی FESTO به دلیل استفاده از مواد اولیه مرغوب توسط شرکت فستو و استفاده از آخرین تکنولوژی های دنیا در ساخت استاندارد این قطعات ممکن است از رقیبان چینی خود بالاتر باشد اما تضمین کیفیت سیستم شماست.

با توجه به اینکه انتخاب سایز صحیح وابسته به قطر شفت جک پنوماتیک است، توصیه می‌ شود قبل از خرید، اندازه دقیق با کولیس بررسی شود تا عملکرد سیستم بدون مشکل ادامه یابد.

برند های تولید کننده دو شاخه سر جکی کلیپسی پنوماتیک

• دو شاخه سر جکی فستو
• دو شاخه سر جکی SMC
• دو شاخه سر جکی سیماتیک
• دو شاخه سر جکی پارکر
• دو شاخه سر جکی پنوکنترل
