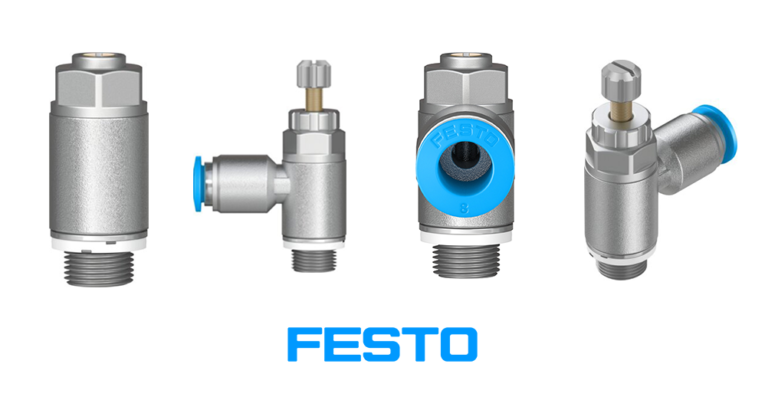

فلو کنترل سرجکی GRLA فستو

فلو کنترل سرجکی GRLA فستو

فلو کنترل سرجکی GRLA فستو از انواع فلو کنترل سرجکی های بین راهی فستو می باشد. فلو کنترل هایی که به صورت گلویی قابل تنظیم هستند و هر دو مسیر ورود و خروج هوای فشرده را کنترل می کنند. فلو کنترل سرجکی GRLA فستو مسیر جریان برگشت را به دلیل وجود سوپاپ یکطرفه با فشار زیاد و تمام نیروی سیلندر تخلیه می کند.

اتصالات پنوماتیک یکی از عناصر اساسی در سیستم‌ های صنعتی است که برای انتقال هوا یا گاز در این سیستم‌ استفاده می شوند. فلو کنترل سرجکی GRLA فستو یکی از انواع اتصالات پنوماتیک است که به واسطه ساختار خاص خود، امکان کنترل دبی باد را با اتصال و جدا‌سازی سریع و قابل اطمینانی فراهم می کند.

فلو کنترل سرجکی GRLA فستو برای انتقال هوای فشرده در سیستم‌ پنوماتیک بسیار کارآمد است و به دلیل سادگی و قابلیت استفاده آسان، در صنایع مختلفی مورد استفاده قرار می گیرد. با استفاده از این نوع اتصالات، اتصال و جدا‌سازی قطعات سیستم پنوماتیک به سرعت و به راحتی انجام می‌شود و عملکرد سیستم بهبود می یابد.

همچنین به وسیله فلو کنترل سرجکی GRLA فستو می توان سرعت عملگر ها را کاهش داد، از این رو، از فلو کنترل FESTO به عنوان یک راه حل مناسب برای انتقال هوا و سیالات به طور همزمان برای کنترل سرعت جک پنوماتیک یا ایر موتور ها در سیستم‌ پنوماتیک استفاده می شود.

در سیستم‌ های پنوماتیک، کنترل جریان هوا یکی از مهم‌ ترین عوامل در بهبود عملکرد و افزایش طول عمر تجهیزات است. فلو کنترل سرجکی فستو، به‌ ویژه سری GRLA به‌ عنوان یکی از بهترین محصولات در این زمینه شناخته می‌ شود.

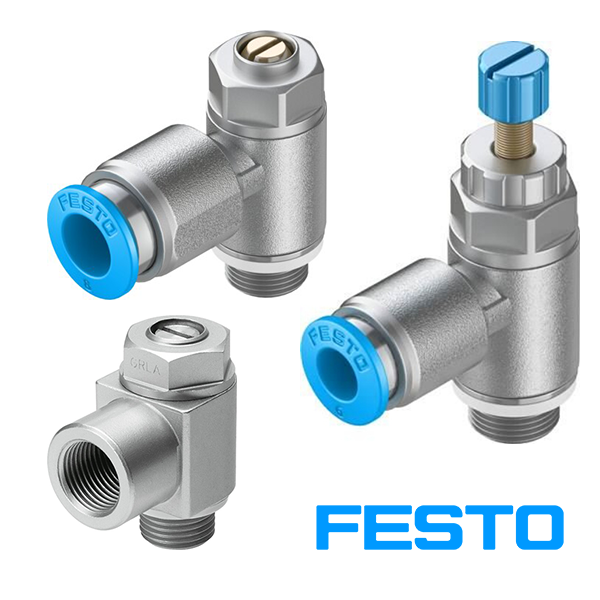

ویژگی های ظاهری و فنی فلو کنترل سرجکی GRLA فستو

فلو کنترل سرجکی GRLA فستو دارای ویژگی های منحصر به فردی می باشد که در ادامه به برخی از آن ها اشاره می کنیم.

• مقاومت در برابر فشار، سبک وزن بودن و قابلیت استفاده در شرایط دمایی مختلف
• انعطاف پذیری خوب در برابر خرد شدن، ترک خوردگی، سایش، فشار و خوردگی
• سهولت و سرعت در اتصال و جداسازی اجزای سیستم پنوماتیک و امکان تعویض و تعمیر شیلنگ‌ ها و لوله‌ ها
• اتصالات محکم که باعث جلوگیری از خروج هوا یا گاز از سیستم می شود.
• امکان تنظیم فشار و سرعت نیرو وجود دارد.
• عملکرد یک‌ طرفه آن که جریان هوا در یک جهت محدود شده و در جهت دیگر آزاد است، که این ویژگی برای کنترل دقیق حرکت سیلندرها بسیار مهم است.
• فلو کنترل سرجکی GRLA فستو در اندازه‌ ها و مدل‌ های مختلف (M5، G1/8، G1/4، G1/2) تولید می‌ شوند و با انواع سیستم‌ های پنوماتیک سازگار هستند.

مدل های قابل سفارش:

• فلو سرجکی FESTO مدل GRLA-1/8-QS-8-D با شماره فنی 193145
• فلو سرجکی FESTO مدل GRLA-1/8-QS-6-D با شماره فنی 193144
• فلو سرجکی FESTO مدل GRLA-1/8-QS-6-RS-D با شماره فنی 1975
• فلو سرجکی FESTO مدل GRLA-1/8-QS-8-RS-D با شماره فنی 5343
• فلو سرجکی FESTO مدل GRLA-1/4-QS-10-RS-D با شماره فنی 534340
• فلو سرجکی FESTO مدل GRLA-1/4-QS-6-D با شماره فنی 193146
• فلو سرجکی FESTO مدل GRLA-1/4-B با شماره فنی 151172
• فلو سرجکی FESTO مدل GRLA-1/4-QS-8-D با شماره فنی 193147
• فلو سرجکی FESTO مدل GRLA-1/4-QS-10-D با شماره فنی 193148
• فلو سرجکی FESTO مدل GRLA-1/4-QS-6-RS-D با شماره فنی 534338
• فلو سرجکی FESTO مدل GRLA-1/4-QS-8-RS-D با شماره فنی 534339
• فلو سرجکی FESTO مدل GRLA-3/8-QS-10-D با شماره فنی 193151
• فلو سرجکی FESTO مدل GRLA-3/8-QS-10-RS-D با شماره فنی 534343
• فلو سرجکی FESTO مدل GRLA-3/8-QS-8-RS-D با شماره فنی 534342
• فلو سرجکی FESTO مدل GRLA-3/8-QS-6-RS-D با شماره فنی 534341
• فلو سرجکی FESTO مدل GRLA-M5-QS-6-D با شماره فنی 193139
• فلو سرجکی FESTO مدل GRLA-M5-QS-6-RS-D با شماره فنی 197578
• فلو سرجکی FESTO مدل GRLA-3/8-B با شماره فنی 151178

انواع فلو کنترل سرجکی GRLA فستو

فلوکنترل های سرجکی انواع مختلفی دارند که به صورت جدا توضیح مختصری داده شده.

1. فلو کنترل هایی که مسیر جریان رفت یا ورود هوای فشرده را به سیلندر کنترل می کنند. به کار بردن این فلو کنترل ها موجب افت فشار ورودی به سیلندر و نیروی اولیه کمتر سیلندر در هنگام کار می شود. کاربرد این محصولات زمانی ملموس است که نخواهیم سیلندر با قطر اسمی و با تمام نیرویی که می تواند در فشار مورد نظر اعمال کند عمل نماید. طبیعی است این مدل فلوکنترل مسیر جریان برگشت را به دلیل وجود سوپاپ یکطرفه با فشار زیاد و تمام نیروی سیلندر تخلیه می کند. این مدل فلو کنترل در بین محصولات فستو در تعریف خود از حرف Z استفاده نموده است.
2. فلو کنترل هایی که به صورت گلویی قابل تنظیم هستند و هر دو مسیر ورود و خروج هوای فشرده کنترل می کنند. این فلو کنترل مانند یک سد قابل تنظیم مسیر ورود و خروج هوای فشرده را به طور یکسان کنترل می کند. این مدل فلو کنترل در بین محصولات فستو در تعریف خود از حرف O استفاده نموده است.
3. فلو کنترل هایی که مسیر برگشت یا جریان خروجی هوای فشرده از سیلندر را کنترل می کنند. این نوع فلو کنترل مرسوم ترین مدل فلو کنترل است که در آن مسیر ورود جریان کاملاً باز است و جریان هوای با حداکثر دبی وارد سیلندر می شود و باعث راندن سیلندر با حداکثر نیرو به جلو می گردد. کار این نوع فلو کنترل در مسیر برگشت است یعنی زمانی که سیلندر در حالت تخلیه است. این فلو کنترل مسیر خروج جریان هوا را بر اساس تنطیم دستی کاربر محدود می کند تا سیلندر به آرامی و با سرعت دلخواه با حداکثر توان به عقب برگردد. این مدل فلو کنترل در بین محصولات فستو در تعریف خود از حرف A استفاده نموده است.

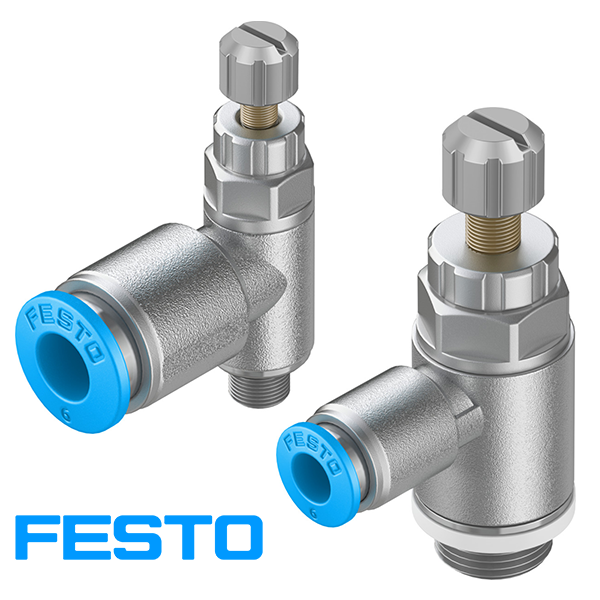

نحوه عملکرد فلو کنترل سرجکی GRLA فستو

فلو کنترل سرجکی GRLA فستو یک نوع اتصالات پنوماتیک است که از ترکیب دو قطعه فلو کنترل و زانو پنوماتیک تشکیل‌ شده است. فلو کنترل با محدود کردن مجرای عبور سیال که هوای فشرده است، سرعت سیال را کنترل می کند و زانویی پنوماتیک هم به منظور اتصال به محل مورد نظر است.

همچنین، فلو سرجکی دارای سیستم فیتینگی است که از نشتی هوا و گاز ها جلوگیری می کند. با استفاده از این سیستم قفل، اتصال بین فلو و سرجک به صورت محکم و بدون نشتی برقرار می شود و به عملکرد بهینه سیستم کمک می کند و سرعت بالایی در وصل کردن شیلنگ ها به ما می دهد.

با استفاده از فلو کنترل سرجکی فستو GRLA، می‌ توان جریان هوای ورودی به سیلندر های جک درب را تنظیم کرد به صورتی که اگر پیچ تنظیم را در جهت عقربه‌ های ساعت بچرخانید، جریان هوا محدود شده و در نتیجه سرعت حرکت سیلندر کاهش می‌ یابد. و اگر پیچ تنظیم را در خلاف جهت عقربه‌ های ساعت بچرخانید، جریان هوا افزایش یافته و سیلندر سریع‌ تر حرکت می‌ کند.

حال سوالی که مطرح می شود این است که چرا به آن سرجکی می‌گویند؟

این محصول به دلیل استفاده اصلی در تنظیم جریان جک‌ ها یا سیلندر های پنوماتیک به نام سرجکی شناخته می‌ شود و در پورت های ابتدا یا انتهای جک نصب می شود. جک‌ های پنوماتیک برای حرکت روان و دقیق نیاز به کنترل جریان خروجی دارند، و این دقیقاً همان چیزی است که فلو کنترل سرجکی GRLA فستو فراهم می‌ کند.

مراحل نصب فلو کنترل سرجکی GRLA فستو

1. آماده‌ سازی پیش از نصب: قبل از نصب فلو کنترل، مطمئن شوید که سیستم پنوماتیک خاموش و بدون فشار است. و تمامی لوله‌ ها، اتصالات و محل نصب از آلودگی و گردوغبار پاک شده‌ اند.
2. تشخیص جهت جریان: بر روی بدنه فلو کنترل، یک فلش وجود دارد که جهت صحیح جریان هوا را نشان می‌ دهد. این فلش باید با جهت جریان هوا در سیستم شما مطابقت داشته باشد.
3. نصب فلو کنترل: برای اتصالات پیچی از نوار تفلون یا درزگیر مناسب برای جلوگیری از نشتی استفاده کنید. اتصال مورد نظر برای بستن به فلو کنترل را ابتدا به‌ صورت دستی پیچ کنید، سپس با آچار محکم کنید همچنین برای اتصالات فشاری یا فیتینگی شیلنگ پنوماتیک را تا انتها وارد کنید تا درون اتصال فیتینگی آببند شود، این روش برای نصب سریع و بدون ابزار طراحی شده است.
4. تنظیم جریان هوا: از پیچ شیار‌دار روی فلو کنترل برای تنظیم جریان استفاده کنید، این کار را به‌ آرامی انجام دهید و در حین تنظیم، عملکرد سیلندر را بررسی کنید.
5. تست و ارزیابی سیستم: پس از نصب و تنظیم، سیستم را تحت فشار قرار دهید و عملکرد فلو کنترل و سیلندر ها را بررسی کنید. حرکت روان و دقیق جک‌ ها نشانه تنظیم صحیح جریان است.

در صورت مشاهده نشتی یا تنظیم نادرست، شیر را دوباره بررسی و اصلاح کنید.

کاربرد های فلو کنترل سرجکی GRLA فستو

• روباتیک و خطوط تولید
• ماشین‌ آلات
• سیستم‌ های هیدرولیک و پنوماتیک
• سیستم‌ های کنترل و اتوماسیون
• صنایع نفت و گاز

قیمت فلو کنترل سرجکی GRLA فستو

با توجه به عملکرد و کاربرد گسترده ای که فلو کنترل سرجکی GRLA فستو در پنوماتیک دارد، این اتصالات مورد توجه قرار گرفته اند و به عنوان یکی از اجزای اصلی در صنعت پنوماتیک مطرح هستند. همچنین، توسعه و بهبود فناوری فلو سرجکی در پنوماتیک، باعث افزایش کارایی و کاربرد این اتصالات در صنعت‌ شده‌ است.

استفاده از اتصالات پنوماتیک فلو سر جکی صرفه اقتصادی بالایی دارد. هزینه تهیه و نگهداری این اتصالات نسبت به سایر اتصالات صنعتی بسیار کمتر است و این اتصالات به دلیل قابلیت تعمیر و تعویض آسان، می‌ توانند به‌طور مداوم استفاده شوند یعنی از یک فلو بین راهی و یک زانوی پنوماتیک ارزان تر است.

در نتیجه قیمت فلو کنترل سرجکی GRLA فستو در آخر مناسب تر از خرید قطعات آن به صورت جداگانه خواهد بود، فقط کافیست بتوانید فلو کنترل مناسب نیاز خود را با جنسی که برای سیستم شما مناسب است انتخاب کنید.

برند های مشابه تولید کننده فلو سرجکی

• فلو سرجکی پنوماتیک FESTO
• فلو سر جکی پنوماتیک SMC
• فلو سر جکی پنوماتیک CDC
• فلو سر جکی پنوماتیک C-MATIC
• فلو سر جکی پنوماتیک METAL-WORK
• فلو سر جکی پنوماتیک CAMOZZI
• فلو سر جکی پنوماتیک PARKER
• فلو سر جکی پنوماتیک AIGNEP
• فلو سرجکی پنوماتیک PNEUCONTROL
• فلو سرجکی پنوماتیک LEGRIS
