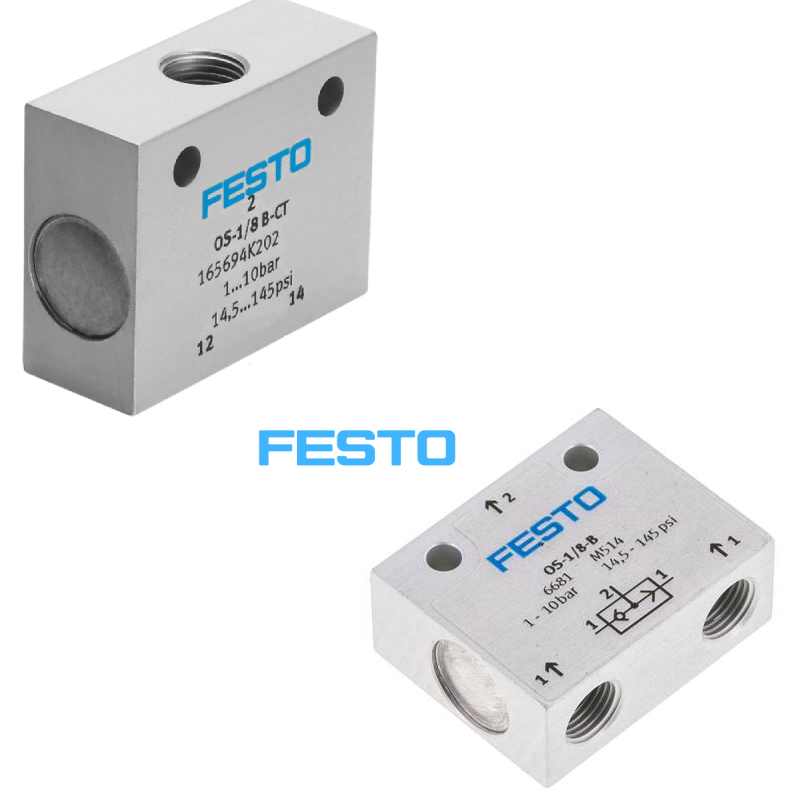

شیر OR فستو شیری است، منطق OR پنوماتیکی را ایجاد می کند. یعنی زمانی که خروجی وجود دارد که دست کم یکی از دو ورودی آن پر فشار باشد. شیر OR فستو FESTO شیری است که برای ایجاد یک منطق خاص در مدار پنوماتیک طراحی و مورد استفاده قرار می گیرند. شیر OR فستو از انواع گیت های فستو می باشد.

جنس شیر OR فستو POM و متریال آب بندی NBR می باشد. در محدوده فشار کاری 1 تا 10 بار و در دمای کاری 10- تا 60 درجه سانتی گراد تولید می شود. شیر OR فستو FESTO از انواع شیر پنوماتیکی با عملکرد مبتنی بر منطق مدار است. به جهت طراحی این شیر در جهت ایجاد یک منطق خاص در مدار پنوماتیک، شیر منطق نیز نام گذاری می شود.

شیر یا فستو FESTO دارای جنس بدنه استیل بوده و در سه سایز مختلف در حال تولید می باشد. در درون شیر OR فستو، یک پیستون یا توپک متحرک وجود دارد که بر اساس فشار بالا تر، مسیر را باز کرده و جریان را هدایت می کند. این طراحی موجب می شود سیستم همیشه از منبع فعال تر استفاده کند و قطع جریان یا افت فشار در مدار اتفاق نیوفتد.

در شیر OR فستو FESTO مسیر خروجی باد از دو منبع ورودی تغذیه می شود. اگر باد از هر یک از دو ورودی هم زمان با ورود خروج باد به سمت مصرف کننده وارد شوند مسیر ورودی دوم بسته خواهد شد. وجود این شیر ها در طراحی مدار پنوماتیک موجب به وجود آمدن آتش سوزی و یا انفجار کی شوند.

از این قطعه معمولا در سیستم های پنوماتیکی یا چند منبع فشار، خطوط اضطراری برای اطمینان از عملکرد مداوم، مدار های کنترل خودکار صنعتی و تجهیزات ماشین سازی و خطوط تولید و … استفاده می شود. از مزایای اصلی این شیر می توان به واکنش سریع، ساختار ساده، طول عمر بالا و قابلیت اطمینان زیاد اشاره کرد.

شیر یا فستو در خانواده شیر های منطقی قرار دارد و یکی از کاربرد های آن ها در دستگاه پرس است. این شیر های پنوماتیکی در دستگاه پرس موجب ارتقای سیستم ایمنی خواهند شد.

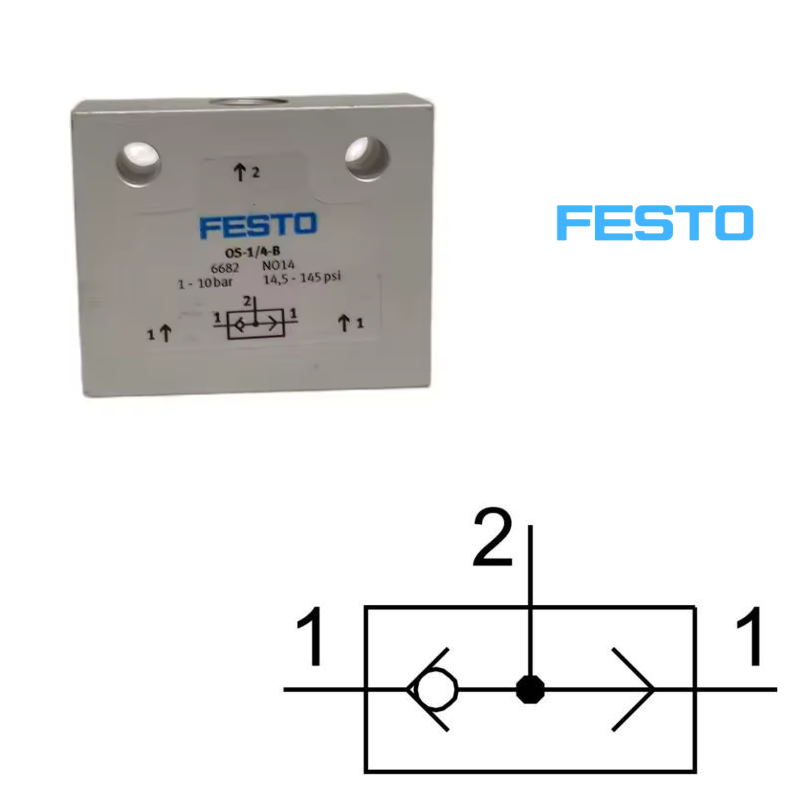

شیر منطقی فستو دارای دو پورت ورودی X و Y و یک پورت خروجی A می باشد. این شیر در اندازه های مختلف 1/2، 1/4، 1/8 برای پورت های ورودی و خروجی طراحی شده است. عملکرد این شیر به شکل این است که در صورتی که جریان هوا در یکی از ورودی ها مانند X برقرار شود، ساچمه درونی شیر به سمت Y حرکت حرکت و جریان هوا از X به A منتقل خواهد شد.

هم چنین در صورتی که هر دو ورودی به شکل هم زمان فشار داشته باشد، ورودی با فشار بالا تر به خروجی هدایت می شود. در صورت وجود تاخیر زمانی در برقراری ورودی ها، ورودی ای که زود تر اعمال شده است به خروجی هدایت می شود.

مشخصات فنی شیر OR فستو FESTO

مدل های موجود شیر OR فستو

کارکرد شیر منطقی OR فستو FESTO

در این شیر مسیر خروج باد از دو منبع ورودی تغذیه می شود که در صورت وجود با از هر یک از دو ورودی، هم زمان با خروج باد به سمت مصرف کننده، مسیر ورودی دوم بسته می شود. نام گذاری این شیر دقیقا بر مبنای منطق کار می کند. همان طور که می دانیم کلمه انگلیسی OR معادل واژه یا در زبان فارسی است.

در واقع، نام گذاری این شیر به جهت فرمان پذیری آن از دو منبع مختلف قابل جایگزین است. به این معنا که قابلیت فرمان پذیری از دو منبع مستقل را برای هدایت باد به یک مسیر معین یا تامین هوای یک مصرف کننده دارد. بر این اساس، این شیر دارای دو ورودی و یک خروجی است که هر سه هم سایز هستند.
ورودی ها که با حروف P1 و P2 نمایش داده می شوند، به دو منبع تامین باد متصل هستند.

شیر یا فستو به گونه ای طراحی شده است که در صورت وجود فشار در هر یک از ورودی ها، خروجی را فعال کند. در صورت تامین باد از هر یک از دو ورودی، ورودی دیگر به شکل خودکار بسته شده و باد از پورت خروجی A به سمت مصرف کننده هدایت می شود. پس در آن واحد فقط یکی از ورودی ها امکان تامین باد مصرف کننده را دارد P1 و P2 و همین قابلیت اساس نام گذاری این شیر است.

کاربرد شیر OR فستو

در پروژه ها و کارخانه ها به قطعاتی نیاز دارند که کاملا غیر قابل اشتعال و ضد انفجار باشند برای همین بیش تر از محصولات پنوماتیکی استفاده می شود. یکی از انواع این محصولات، شیر یا پنوماتیک است. این شیر ها در دمای کاری 10- تا 60 درجه سانتی گراد قابل استفاده می باشد.

جریان عبوری در این شیر ها 500 لیتر بر دقیقه می باشد. این نوع شیر ها دارای مزیت های بسیار زیادی هستند، در درجه اول به این جهت که در یک منیفولد نصب می گردد. این موضوع موجب می شود که بتوان به عنوان کنترل کننده های جهت، کنترل فشار شیر های جک و کنترل جریان از آن ها استفاده کرد.

قیمت شیر OR فستو

قیمت شیر OR فستو با توجه به موارد متفاوتی مشخص می شود. قیمت شیر OR فستو FESTO بسیار مناسب تر از برند های مشابه بوده و جنس این شیر منطقی فستو نیز نسبت به رقبای خود در سطح بالایی قرار دارد.

قیمت شیر OR فستو بر اساس نوع و سایز و … متفاوت بوده و دارای کیفیت های متنوعی هستند. عوامل دیگری به غیز از کیفیت نیز بر قیمت شیر یا فستو موثر است. عواملی از جمله فشار کاری شیر یا فستو و جنس آن نیز بر قیمت شیر OR فستو موثر هستند.

برند های مشابه با شیر OR فستو

• شیر OR فستو FESTO
• شیر OR اس ام سی SMC
• شیر OR پارکر Parker
• شیر OR آسکو ASCO
• شیر OR شاکو SHAKO
• شیر OR پنوکنترل

شرکت های اروپایی همگی معتبر هستند و می توان از آن ها استفاده کرد و در بین برند های چینی پیشنهاد ما برند پنوکنترل است.
