شیر ربع گرد شلنگ خور HE فستو

شیر ربع گرد شلنگ خور HE فستو

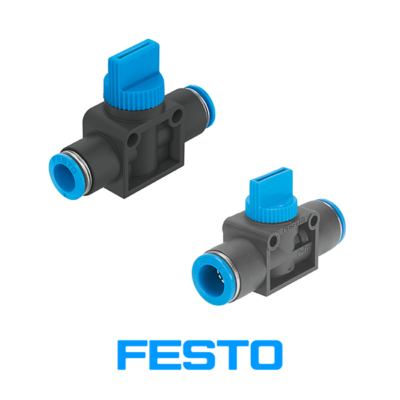

شیر ربع گرد شلنگ خور HE فستو یک شیر بین راهی شلنگ خور می باشد که برای عبور سیال و یا جلوگیری از عبور از این شیر باید اهرم آن را بچرخانید.

تفاوت این شیر با شیر های عبور گاز این است که دو سر این محصول شلنگ متصل می شود. برای بیرون آوردن شلنگ از شیر ربع گرد شلنگ خور HE فستو باید قسمت آبی را فشار داده تا شلنگ خارج شود.

شیر ربع گرد از گروه شیرهای Ball Valve می‌ باشد، در این دسته از شیر ها از یک گوی چرخان برای کنترل جریان سیال استفاده می‌ شود.

اصطلاح ربع گرد از گردش عقربه ساعت الهام گرفته شده است. شیرهای ربع گرد با یک گردش 90 درجه، به صورت کامل باز یا بسته می‌ شوند.

سایز های این شیر در قسمت شلنگ خور باهم متفاوت است و در سایز های 6، 8، 10، 12 میلی متر در مجموعه مرکز برق موجود هستند.

لوله های مناسب برای استفاده از شیر دستی پنوماتیک فستو عبارتند از: پلی اتیلن (Polyethylene)، نایلون (Nylon)، نایلون نیمه سفت و سخت (Semi-rigid nylon)، فلوروپلیمر (Fluoropolymer).

نحوه کارکرد شیر ربع گرد شلنگ خور HE فستو

شیر های ربع گرد که به شیر توپی ربع گرد معروف است دارای دسته‌ ای است که برای باز و بسته شدن چرخش ربع دایره‌ای مورد استفاده قرار می‌گیرد. در محل اتصال دسته ضامنی بر روی شیر قرار دارد که مانع چرخش بیش از ۹۰ درجه می‌ شود.

قطعه‌ای توپی شکل که در این نوع شیر طراحی شده برای توقف کردن و به کار انداختن دبی سیال در قسمت پایین دست شیر استفاده می‌ شود.

وقتی که ساقه شیر به یک طرف باز می‌ شود قطعه توپی می‌ چرخد و حفره‌ ای که درون آن طراحی شده در راه ورود و خروج سیال قرار گرفته و باعث می‌ شود سیال از شیر عبور کند.

زمانی که قطعه توپی چرخانده شود طوری که حفره عمود بر راه سیال قرار بگیرد دبی سیال توقف پیدا کرده و سیالی عبور نمی‌ کند. به طور کل این شیر ها دو حالت قطع و وصل دارند و طول عمر این نوع شیر بالا بوده و کار کردش قابل اطمینان است.

برای متصل کردن شیر ربع گرد شلنگ خور HE فستو، با یک حرکت رو به جلو ساده به داخل لوله برده و آن را فیت و محکم کنید، برای جدا سازی آن، آستین پلاستیکی آن را به سمت پایین فشار داده و سپس لوله را خارج می کنید.

ویژگی های فنی شیر ربع گرد شلنگ خور HE فستو

• ساختار ساده این شیر از لحاظ هزینه و تعمیر و نگهداری بهتر از بقیه شیرالات صنعتی می‌ باشد.
• به دلیل سبک بودن شیر ربع گرد شلنگ خور HE فستو نصب بسیار راحتی دارد.
• در شیر ربع گرد شلنگ خور HE فستو افت فشار پایین و برابر با صفر است.
• قابلیت به کارگیری در حالت نیمه باز
• نیازی به سیستم روانکاری ندارد.
• می‌ توان از چندین راه برای تغییر مسیر استفاده کرد.
• وقتی شیر باز باشد حرکت سیال یکنواخت و در حالت بسته جریان سیال کاملا قطع می‌ شود.

ویژگی های فنی شیر ربع گرد شلنگ خور HE فستو

مدل های قابل سفارش شیر ربع گرد شلنگ خور HE فستو

مدل های شیر ربع گرد شلنگ خور HE فستو همراه با کد فنی برای راحتی دسترسی شما و انتخاب آسان تجهیز مورد نظر گذاشته شده است.

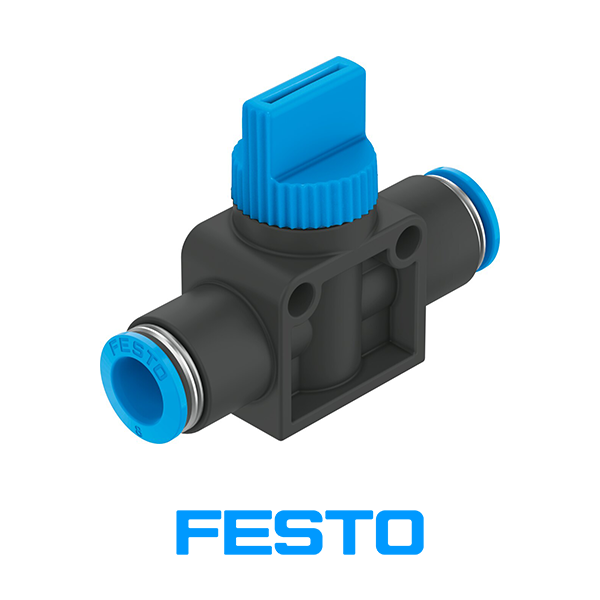

• شیر ربع گرد شلنگ خور فستو مدل HE-2-QS-6 با شماره فنی 153467
• شیر ربع گرد شلنگ خور فستو مدل HE-2-QS-8 با شماره فنی 153468
• شیر ربع گرد شلنگ خور فستو مدل HE-2-QS-10 با شماره فنی 153469
• شیر ربع گرد شلنگ خور فستو مدل HE-3-QS-6 با شماره فنی 153475
• شیر ربع گرد شلنگ خور فستو مدل HE-3-QS-8 با شماره فنی 153476
• شیر ربع گرد شلنگ خور فستو مدل HE-3-QS-10 با شماره فنی 153477
• شیر ربع گرد شلنگ خور فستو مدل HE-3-QS-12 با شماره فنی 153478

کاربرد های شیر ربع گرد شلنگ خور HE فستو

شیر ربع گرد شلنگ خور HE فستو در حوزه وسیعی از صنایع از جمله سیستم‌ های هوای فشرده (پنوماتیک)، تاسیسات ساختمانی و خودرو مورد استفاده قرار می‌ گیرد. ربع گرد‌ ها یا به عبارت دیگر بال ولو های رایج در صنعت پنوماتیک، به جهت ابعاد کوچک در دسته Mini Ball Valve قرار می‌ گیرند.

1. صنایع شیمیایی
2. صنایع اطفا حریق
3. صنایع خودروسازی
4. صنایع پلاستیک
5. صنایع نساجی
6. صنایع دارویی
7. صنایع کشتی سازی
8. صنایع آب و فاضلاب
9. خطوط هوایی
10. دستگاه های برش توسط جریان ها
11. پرینتر ها
12. رباتیک
13. دستگاه های صنعتی

قیمت شیر ربع گرد شلنگ خور HE فستو

شیر ربع گرد شلنگ خور HE فستو یکی از قطعات اتصال فشاری پنوماتیک است که معمولاً در سیستم های پنوماتیک مورد استفاده قرار می گیرد.

این قطعه از کوپلیمر استال (Acetal copolymer) به همراه فولاد ضد زنگ ساخته شده است و بر اساس طراحی بسیار خوب آن فیت و بسته شدن با انواع مختلف لوله ها از قبیل لوله های نایلونی (Nylon)، لوله های پلی اتیلن (Polyethylene) و لوله های پلی اورتان (Polyurethane) را با کیفیت بسیار تضمین می کند. این قطعه را به سادگی، تنها با یک ضربه می توان متصل یا جدا کرد.

بدنه شیر ربع گرد شلنگ خور HE فستو به شکل مربع یا مکعب است که داخل این بدنه، یک کره قرار دارد و درون آن یک سوراخ برای عبور جریان وجود دارد که از این محصول برای خط لوله برای قطع، توزیع و تغییر جهت جریان محیط استفاده می‌ شود. برای وصل یا قطع کردن جریان، کافیست دسته شیر را ۹۰ درجه بچرخانید و جریان را با این کار تنظیم کنید.

شیر دستی پنوماتیک FESTO در انواع مختلف مدل ها برای پاسخگویی به تمامی نیاز ها عرضه می شود، اتصالات سریع برای بخش هایی از سیستم که دفعات اتصال و جدا سازی زیادی مورد نیاز است مناسب بوده و برای این موارد بسیار راحت هستند.

قیمت شیر ربع گرد شلنگ خور HE فستو با توجه به جنس آن که از نوع NBR یا همان لاستیک نیتریل است نسبت به مدل های پایین تر از آن بیشتر است.

همچنین عواملی مانند قیمت ارز و نوسانات بازار های جهانی نیز بر روی این قطعات وارداتی تاثیر گذار می باشد.

معرفی برند های تولید کننده شیر ربع گرد شلنگ خور

در ادامه به معرفی بهترین برند های مطرح جهان که تولید کننده شیر ربع گرد شلنگ خور می باشند و در مجموعه مرکز برق موجود می باشند، می پردازیم.

• شیر ربع گرد TST
• شیر ربع گرد Rectus
• شیر ربع گرد Kaiser
• شیر ربع گرد Top Control
• شیر ربع گرد Parker
• شیر ربع گرد Elite
• شیر ربع گرد Wika
• شیر ربع گرد trafag
• شیر ربع گرد Sensys
• شیر ربع گرد Honeywell
• شیر ربع گرد Hogller
• شیر ربع گرد Atek
• شیر ربع گرد ABB
