شیر ربع گرد اگنپ AIGNEP

شیر ربع گرد اگنپ AIGNEP

شیر توپی اگنپ از گروه شیر های بال ولو می باشد. در این دسته از شیر ها از یک گوی چرخان برای کنترل کردن جریان سیال استفاده می شود. اصطلاح ربع گرد از گردش عقربه ساعت الهام گرفته شده است. شیرهای ربع گرد با یک گردش 90 درجه، به شکل کامل باز یا بسته می شوند.

شیر توپی اگنپ در حوزه وسیعی از صنایع از جمله سیستم های هوای فشرده پنوماتیک، تاسیسات ساختمانی و خودرو مورد استفاده قرار می گیرد. این شیر ها در حوزه بسیار زیادی از صنایع از جمله سیستم های هوای فشرده، تاسیسات ساختمانی و خودرو مورد استفاده قرار می گیرد.

شیر توپی اگنپ یا به عبارت دیگر، بال ولو های رایج در صنعت پنوماتیک به جهت ابعاد کوچک در دسته مینی بال ولو قرار می گیرند. شیر توپی اگنپ AIGNEP یا شیر توپی یک شیر خاموش است که جریان مایع یا گاز را با استفاده از یک توپ دوار دارای سوراخ کنترل می کند. با چرخاندن توپ به یک چهارم دور 9 درجه حول محور آن، محیط می تواند از آن عبور کند یا مسدود شود.

آن ها با طول عمر طولانی مشخص می شوند و آب بندی قابل اعتمادی را در طول عمر، حتی زمانی که شیر برای مدت طولانی استفاده نمی شود، ارائه می دهند. در نهایت آن ها به عنوان شیر خاموش و به عنوان مثال شیر دروازه محبوب تر هستند. انتخاب شیر مناسب برای کنترل جریان سیالات یکی از چالش های مهم در سیستم های لوله کشی است. انواع شیر های ربع گرد با عملکرد سریع و کارایی بالا، راهکار موثر برای این مسئله محسوب می شوند.

شیر ربع گرد اگنپ AIGNEP که به شیر توپی ربع گرد معروف است دارای دسته ای که برای باز و بسته شدن چرخش ربع دایره ای مورد استفاده قرار می گیرد. در محل اتصا دسته ضامنی بر روی شیر قرار دارد که مانع چرخش بیش از 90 درجه می شود. قطعه ای توپی شکل که در این نوع شیر طراحی شده برای توقف کردن و به کار انداختن دبی سیال در قسمت پایین دست شیر استفاده می شود.

وقتی که ساقه شیر به یک طرف باز می شود قطعه توپی می چرخد و حفره ای که درون آن طراحی شده در راه ورود و خروج سیال قرار گرفته و موجب می شود سیال از شیر عبور کند. زمانی که قطعه توپی چرخانده شود طوری که حفره عمود بر راه سیال قرار بگیرد دبی سیال توقف پیدا کرده و سیالی عبور نمی کند.
به طور کلی این شیر ها دو حالت قطع و وصل دارند و طول عمر این نوع شیر بالا بوده و کار کردش قابل اطمینان است.

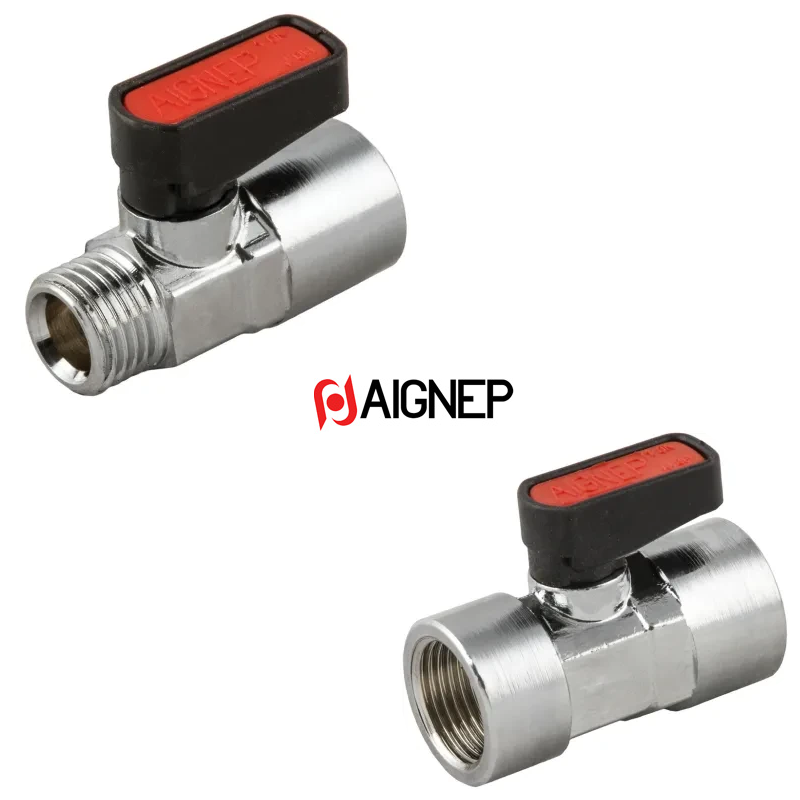

مدل های موجود شیر ربع گرد اگنپ

• شیر ربع گرد اگنپ مدل 6300 (داخل رزوه)

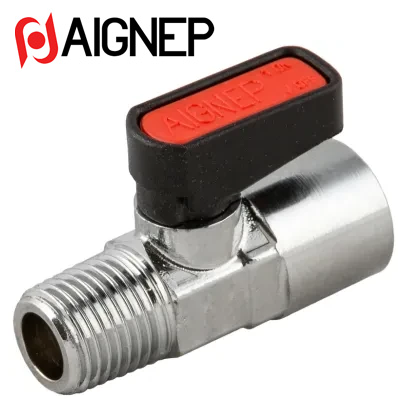

• شیر ربع گرد اگنپ مدل 6310 (یک سر نری + داخل رزوه)

• شیر ربع گرد اگنپ مدل 6320 (یک سری نری صاف + یک سر مادگی)

مشخصات فنی شیر توپی اگنپ

کاربرد شیر ربع گرد اگنپ

شیر توپی اگنپ کاربرد بسیاری در صنعت دارد و برای فشار هایی در سطح 1000 بار با دمایی در حد 400 درجه سانتی گراد استفاده می شود. یکی از معایب آن قرار گرفتن سیال در محفظه میانی را به دام می اندازد و در صورت یخ زدن موجب ترک خوردن بدنه می شود.

شیر توپی اگنپ یک شیر قطع و وصل جریان است. این شیر از بدنه فلزی، یک توپ و یک دسته تشکیل شده است. توپ در درون بدنه قرار دارد و دارای یک سوراخ است. زمانی که دسته شیر در جهت عقربه های ساعت چرخانده می شود، توپ سوراخ خود را در مقابل جریان قرار می دهد و جریان را قطع می کند.
زمانی که دسته شیر در خلاف جهت عقربه های ساعت چرخانده می شود، توپ سوراخ خود را از مقابل جریان خارج می کند و جریان را برقرار می کند.

شیر ربع گرد اگنپ، که با نام های چرخشی هم شناخته می شود نوعی از شیر های کنترل جریان است که با یک چرخش 90 درجه ای یک ربع گرد باز یا بسته می شود. این ویژگی موجب می شود که عملکرد آن ها سریع و کار آمد باشد و در بسیاری از کاربرد های صنعتی که نیاز به تغییر جریان سریع است، مورد استفاده قرار گیرند.

ویژگی شیر ربع گرد اگنپ

در انواع شیر های ربع گرد، دو حالت اصلی برای عملکرد شیر وجود دارد، شیر باز و شیر بسته. در حالت شیر باز، مسیر عبور سیال کاملا باز است و جریان بدون مانع ادامه می یابد. در حالت شیر بسته جریان به طور کامل متوقف می شود و شیر مانع عبور سیال می شود.

در حالت باز شیر توپی اگنپ، سوراخ موجود در قطعه توپی یا پلاگ، هم راستا با مسیر لوله قرار می گیرد و اجازه می دهد سیال بدون محدودیت از درون شیر عبور کند. این حالت برای زمانی است که قصد داریم جریان سیال را به طور کامل برقرار کنیم و کم ترین مقاومت در مسیر جریان ایجاد شود.

وقتی شیر ربع گرد در حالت بسته قرار می گیرد، قطعه توپی یا پلاگ به اندازه 90 درجه می چرخد تا سوراخ آن عمود بر مسیر لوله شود. در این وضعیت مسیر عبور سیال بسته شده و جریان کاملا متوقف می شود. این حالت نشان هنده بسته بودن شیر و قطع کامل جریان است.

قیمت شیر ربع گرد اگنپ AIGNEP

شیر ربع گرد اگنپ به عنوان یکی از اجزای اصلی سیستم های پنوماتیک، با ویژگی های منحصر به فرد خود تاثیر قابل توجهی در کارایی و ایمنی عملیات دارد.

به همین دلیل قیمت شیر ربع گرد اگنپ با توجه به پارامتر هایی از قبیل کیفیت و متریال استفاده شده در محصول، سایز و ابعاد، دمای قابل تحمل و حد فشار، استاندارد و گواهینامه ها، نوسانات ارزی متغیر است
