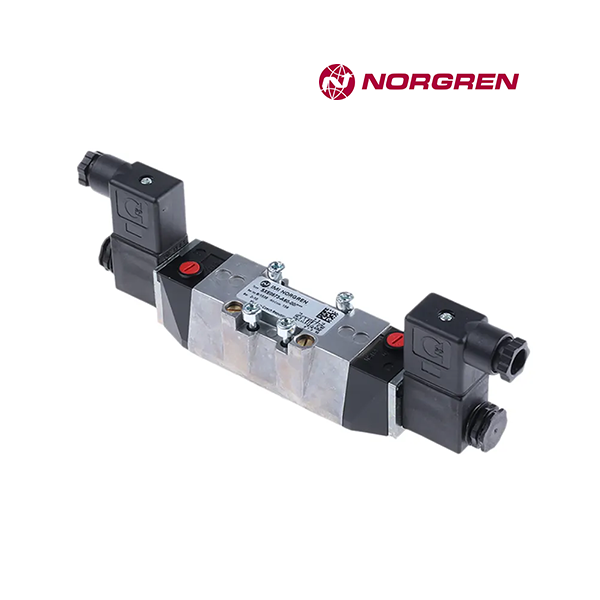

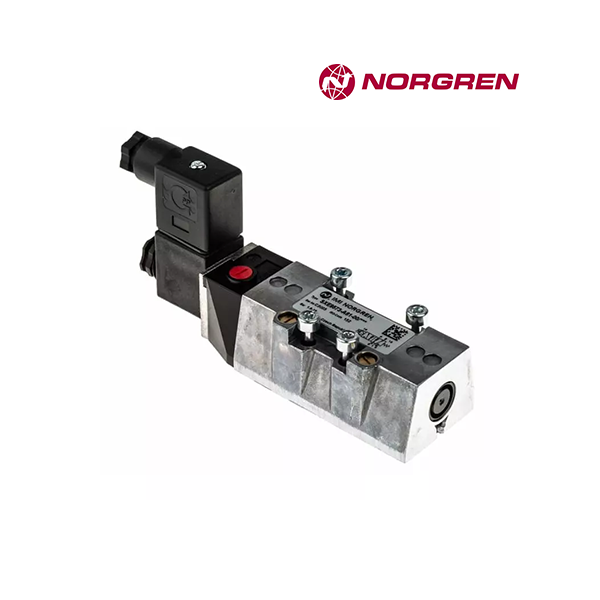

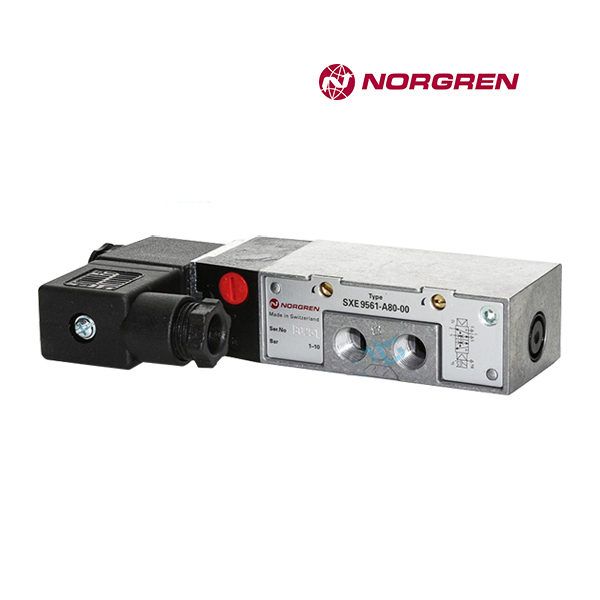

شیر برقی پنوماتیک ایزو نورگرن SXE

شیر برقی پنوماتیک ایزو نورگرن SXE

شیر برقی پنوماتیک ایزو نورگرن SXE یکی از محصولات شرکت نورگرن است که به عنوان یکی از تولیدکنندگان معتبر در زمینه تجهیزات پنوماتیک و هیدرولیک شناخته می‌ شود. این شیر ها معمولاً مطابق با استاندارد های ایزو طراحی و ساخته می‌ شوند و برای کنترل جریان هوا یا سیالات دیگر در سیستم‌ های مختلف صنعتی استفاده می‌ شوند.

شیر برقی پنوماتیک ایزو نورگرن SXE بر اساس استاندارد ISO 5599/1 تولید می شوند. شیر برقی ایزو نورگرن از دو بخش کلی شیر اصلی و زیر شیری تشکیل شده است. شیر برقی پنوماتیک ایزو حتما باید دارای زیر شیری باشد و ورودی و خروجی هوا از طریق همین زیر شیری انجام می شود.

بخش فرمان و تحریک توسط قسمت شیر اصلی صورت می پذیرد. این شیر به صورت اتصال مستقیم بسته می شود و در صنایع مختلف به ویژه فولاد کاربرد دارد. جنس زیر شیری برای شیر برقی پنوماتیک ایزو عموما آلومینیوم می باشد.

ویژگی های شیر برقی پنوماتیک ایزو نورگرن SXE

• کنترل جریان هوا در سیستم‌ های پنوماتیک
• تغییر جهت جریان هوا
• تنظیم فشار هوا
• کنترل عملگر های پنوماتیک (مانند سیلندر ها)
• ایجاد مدار های پنوماتیک پیشرفته

ویژگی های فنی شیر برقی پنوماتیک ایزو نورگرن SXE:

بعضی از مدل های قابل سفارش:

• SXE9573-170-0#K
• SXE9574-170-0#K
• SXE9575-170-0#K
• SXE9573-180-0#K
• SXE9574-180-0#K
• SXE9573-175-0#K
• SXE9573-185-0#K
• SXE9574-175-0#K
• SXE9575-175-0#K

انواع مدل‌ های شیر برقی نورگرن

• شیر برقی NORGREN مستقیم: این نوع شیر ها به صورت مستقیم و با اعمال سیگنال الکتریکی عمل می‌ کنند.
• شیر برقی NORGREN پایلوت: در این نوع شیر ها، از یک سیگنال کوچک برای کنترل یک جریان بزرگتر استفاده می‌ شود.
• شیر برقی NORGREN چند حالته: این شیر ها قابلیت تغییر وضعیت بین چندین حالت مختلف را دارند.
• شیر برقی NORGREN نسبت دهی: این نوع شیر ها برای کنترل دقیق جریان و فشار هوا به کار می‌ روند.
• شیر برقی NORGREN تخصصی: برای کاربرد های خاص مانند محیط‌ های انفجاری یا دما های بسیار پایین و بالا طراحی شده‌اند.

ساختار شیر برقی پنوماتیک ایزو نورگرن SXE

شیر برقی پنوماتیک ایزو نورگرن SXE از دو بخش اصلی تشکیل شده است:

1. بخش فرمان (شیر برقی ایزو)
2. بخش هدایت جریان (زیرشیری ایزو)

در قسمت بالایی، بخش فرمان قرار دارد که شامل بدنه‌ ی اصلی، اسپول داخلی، بوبین‌ های الکتریکی، فنر ها، درپوش‌ های کناری و گارد های دستی است. در زیر آن، زیرشیری آلومینیومی نصب می‌ شود که مسیر اصلی عبور هوا را در خود جای داده است.

بر روی این زیرشیری ۷ پورت بیضی‌ شکل وجود دارد که با پورت‌ های شیر اصلی کاملاً هم‌ راستا هستند. در هنگام نصب، این پورت‌ ها توسط واشر های آب‌ بندی روی بدنه‌ ی شیر درزگیری می‌ شوند تا هیچ نشتی در مدار ایجاد نشود.

این طراحی دو‌ بخشی، علاوه بر استحکام بالا، مزیت بزرگی دارد، در زمان تعمیر یا تعویض، فقط قسمت بالایی خود شیر برقی جدا می‌ شود و نیازی به باز کردن شیلنگ‌ ها یا اتصالات زیرشیری نیست. به همین دلیل نگهداری و سرویس این مدل بسیار سریع و کم‌ هزینه است.

یکی از تفاوت‌ های مهم در ساختار شیر های ایزو نسبت به مدل‌ های کتابی، اندازه‌ ی اورفیس یا مقطع عبور هوا است. در شیر های معمولی، اورفیس معمولاً کوچک‌ تر از رزوه‌ ی پورت است و این موضوع باعث افت دبی در مدار می‌ شود.

اما در شیر پنوماتیک ایزو، قطر اورفیس تقریباً هم‌ اندازه با قطر واقعی پورت طراحی شده تا هوای فشرده با کمترین افت فشار عبور کند.

به همین دلیل، شیر برقی ایزو نورگرن در همان ابعاد فیزیکی می‌ توانند حجم هوای بسیار بیشتری را نسبت به مدل‌ های کتابی عبور دهند و برای جک‌ های بزرگ‌ تر یا سیکل‌ های سریع‌ تر عملکرد بسیار بهتری ارائه دهند.

نکات فنی در انتخاب سایز شیر برقی پنوماتیک ایزو نورگرن SXE

همه‌ ی شیر های ایزو با تیپ مشابه از نظر فاصله‌ ی پورت‌ ها و موقعیت نصب کاملاً یکسان هستند. بنابراین می‌ توان مثلاً شیر ISO 1 نورگرن را بدون تغییر زیرشیری با ISO 1 فستو جایگزین کرد.

تفاوت رزوه‌ ها بین برند ها:

ممکن است قطر رزوه‌ ی پورت ورودی یا خروجی در برند های مختلف متفاوت باشد (مثلاً نورگرن G1/4 و فستو G3/8)، این موضوع به معنی غیراستاندارد بودن نیست، چون استاندارد ISO فقط ابعاد نصب را مشخص می‌ کند. نه نوع رزوه، همچنین در صورت تفاوت، می‌ توان از فیتینگ یا مبدل رزوه استفاده کرد.

انتخاب زیرشیری بر اساس نیاز به دبی:

در هر تیپ ISO می‌ توان زیرشیری‌ هایی با اندازه‌ ی پورت متفاوت انتخاب کرد. مثلاً در ISO 1 برای دبی کمتر از زیرشیری با پورت 1/8 و برای دبی بیشتر از زیرشیری با پورت 1/4 استفاده می‌ شود.

تناسب دبی با جک پنوماتیک:

انتخاب سایز شیر باید با حجم کاری جک هماهنگ باشد؛ سایز کوچک‌ تر از نیاز باعث کندی حرکت و افت فشار، و سایز بزرگ‌ تر موجب مصرف هوای بی‌ مورد می‌ شود.

نکات کلیدی در نصب و استفاده از شیر برقی پنوماتیک ایزو نورگرن SXE

• از هوای فشرده تمیز و خشک استفاده کنید تا عملکرد و عمر مفید شیر بهبود یابد.
• پیش از نصب، مطمئن شوید که اتصالات کاملاً تمیز هستند.
• در زمان نصب، اتصالات را به‌درستی محکم کنید تا از نشتی جلوگیری شود.
• هنگام تعویض شیر، دستورالعمل‌ های ارائه شده توسط سازنده را رعایت کنید.

کاربرد های شیر برقی پنوماتیک ایزو نورگرن SXE

شیر برقی پنوماتیک ایزو نورگرن SXE به دلیل طراحی استاندارد و عملکرد قابل اعتماد، در صنایع مختلف کاربرد های متنوعی دارد. در زیر به برخی از کاربرد های اصلی این شیر ها اشاره می‌ شود:

• سیستم‌ های پنوماتیک

1. کنترل جریان هوا در سیستم‌های پنوماتیک برای عملگرها و سیلندر ها
2. استفاده در ماشین‌آلات صنعتی که نیاز به حرکت خطی یا چرخشی دارند.

• صنعت خودروسازی

1. کنترل سیستم‌ های هیدرولیک و پنوماتیک در خودرو ها
2. استفاده در سیستم‌ های ترمز و تعلیق

• اتوماسیون صنعتی

1. کنترل خطوط تولید و تجهیزات اتوماسیون
2. مدیریت فرآیند های تولید و بسته‌بندی

• دستگاه‌ های پزشکی

1. استفاده در تجهیزات پزشکی برای کنترل جریان مایعات و گاز ها
2. کاربرد در دستگاه‌ های تنفسی و سایر ابزار های پزشکی

• سیستم‌ های HVAC

1. کنترل جریان هوا و تنظیم دما در سیستم‌ های گرمایش، تهویه و سرمایش
2. استفاده در سیستم‌ های تهویه مطبوع

• صنعت غذایی و نوشیدنی

1. کنترل فرآیند های تولید و بسته‌ بندی مواد غذایی
2. استفاده در تجهیزات تصفیه آب و سیستم‌ های بهداشتی

• تجهیزات کشاورزی

1. کنترل سیستم‌ های آبیاری و مدیریت منابع آب
2. استفاده در ماشین‌ آلات کشاورزی برای کنترل عملکرد ها

• سیستم‌ های انرژی

1. مدیریت جریان سوخت و گاز در نیروگاه‌ ها و تأسیسات انرژی
2. استفاده در سیستم‌ های کنترل فشار و دما

• تجهیزات ساخت و ساز

1. کنترل عملکرد ماشین‌آلات سنگین و تجهیزات ساختمانی
2. استفاده در سیستم‌ های هیدرولیک برای جرثقیل‌ها و بالابر ها

• تجهیزات آزمایشگاهی

1. کنترل جریان مایعات و گاز ها در آزمایشگاه‌ ها
2. استفاده در دستگاه‌ های آنالیز و تحقیقات

قیمت شیر برقی پنوماتیک ایزو نورگرن SXE

قیمت شیر برقی پنوماتیک ایزو نورگرن SXE با توجه به ویژگی های کار آمد و فناوری نوین استفاده شده در آن نسبت به شیر برقی های پنوماتیک معمولی ممکن است بالاتز باشد. شیر برقی پنوماتیک ایزو نورگرن SXE مزایایی دارد که دارندگان سیستم های پنوماتیک را وادار به خرید خود می کند.

• تعویض سریع و آسان: طراحی مدولار شیر های ایزو، امکان تعویض آن‌ ها را در کمترین زمان ممکن فراهم می‌ کند.
• کاهش زمان تعمیرات: این ویژگی باعث کاهش زمان توقف خط تولید می‌ شود.
• افزایش بهره‌وری: کاهش زمان تعمیرات و افزایش دوام سیستم منجر به بهبود بهره‌وری کلی می‌ شود.
• تنوع مدل‌ ها: نورگرن انواع مختلف شیر های ایزو را در سایز ها و مدل‌ های گوناگون عرضه می‌ کند که امکان انتخاب بهینه را فراهم می‌ آورد.
• کیفیت بالا: محصولات نورگرن از استاندارد های جهانی برخوردار بوده و عملکرد قابل اعتمادی ارائه می‌ دهند.

برند های مشابه تولید کننده شیر برقی پنوماتیک ایزو نورگرن

• شیر برقی پنوماتیک ایزو فستو آلمان
• شیر برقی پنوماتیک ایزو لگریس فرانسه
• شیر برقی پنوماتیک ایزو SMC ژاپن
• شیر برقی پنوماتیک ایزو سیماتیک ایتالیا
• شیر برقی پنوماتیک ایزو متال ورک ایتالیا
• شیر برقی پنوماتیک ایزو کاموزی ایتالیا
• شیر برقی پنوماتیک ایزو پارکر ایتالیا
• شیر برقی پنوماتیک ایزو اگنپ ایتالیا
• شیر برقی پنوماتیک ایزو بونزی ایتالیا
• شیر برقی پنوماتیک ایزو TPC کره
