جک راهنما دار DFM فستو

جک راهنما دار DFM فستو

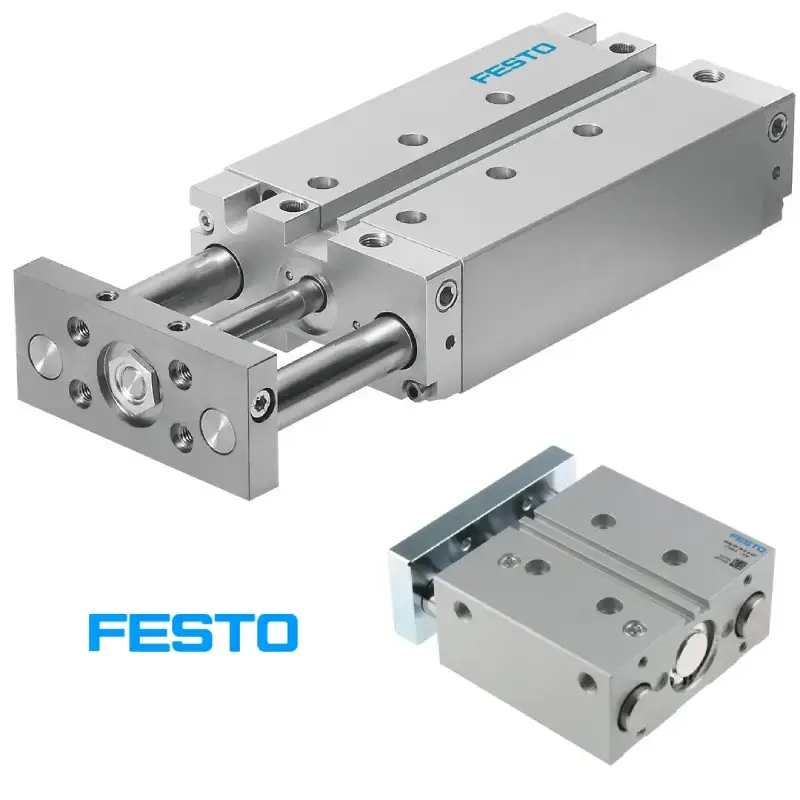

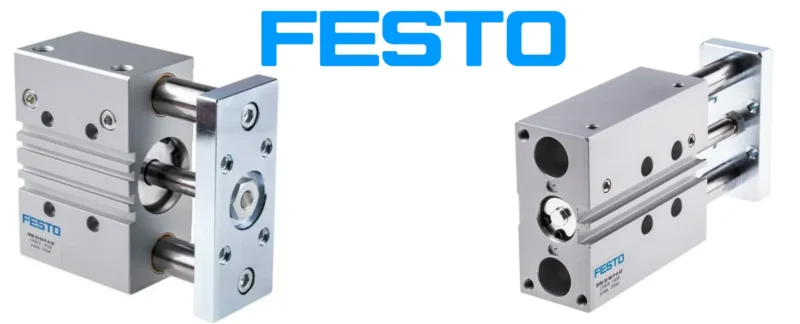

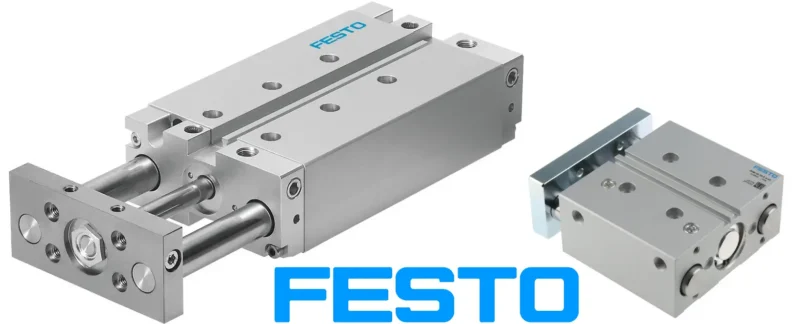

جک راهنما دار DFM فستو یک نوع سیلندر پنوماتیک است که از راهنما ها برای نگه داشتن میله پیستون در یک خط مستقیم استفاده می کند. با اضافه کردن یک یا دو شفت راهنما به شفت اصلی، این جک توانایی چرخش دقیق تری را برای شفت اصلی یا قطعه بهتر می کند و سایش روی میله پیستون را کم می کند.

جک کتابی DFM فستو در حالت هایی که دقت بسیار مهم است پر کاربرد است. از جمله کار های صنعتی و رباتیک، مورد استفاده قرار می گیرد. جک راهنما دار DFM فستو مانند جک های کامپکت با قطر سیلندر های 10 تا 100 میلی متر و طول کورس حداکثر تا 400 میلی متر تولید شده و در کاربرد های گوناگون مورد استفاده قرار می گیرند.

این جک ها توانایی این را دارا هستند که فشار کاری 10 بار و دمای کاری 20- تا 80 درجه سانتی گراد را تحمل کنند. از دیگر ویژگی های مهم و حائز اهمیت این محصول به داشتن دو یا سه شفت روکش کروم یا استیل اشاره کرد. در بدنه جک راهنما دار فستو علاوه بر رزوه های محل نصب شیار هایی برای قرار گرفتن سنسور ها در نظر گرفته شده است.

با استفاده از این سنسور ها و پیستون های آهن ربایی، مکان دقیق پیستون با کورس طی شده تعیین می شود. این جک ها از نظر محل دقیق قرار گیری پورت های ورودی و خروجی و شکل صفحه سر جک به انواع مختلفی تقسیم بندی می شوند. جک راهنما دار فستو با داشتن یک یا دو شفت راهنما، به همراه شفت اصلی حرکت کرده و بهاین ترتیب به عنوان راهنمای حرکت عمل می کنند.

جک راهنما دار DFM فستو FESTO با افزودن یک یا دو شفت راهنما به شفت اصلی توانایی چرخش شفت اصلی یا قطعه کار را در طول حرکت از بین می برد و دقت انجام کار را بیش تر می کند. این جک ها با توجه به نوع نصب و حرکت شفت به نام های کتابی، راهنما دار یا کشویی نیز شناخته می شوند.

به طور کلی استاندارد های سیلندر پنوماتیک دارای یک شفت پیستونی هستند به جز جک های استثناء (رادلس). در حالت های عادی و هنگام کارکرد جک، میله یا شفت سیلندر می تواند به طور آزادانه بچرخد درحالی که پایان می یابد یا جمع می شود. این چرخش در بیش تر موارد مشکل ساز نیست اما اگر کاربرد جک به تراز کردن کامل نیازمند باشد می تواند یک مشکل اساسی در نظر داشت.

مدل های موجود جک راهنما دار DFM فستو

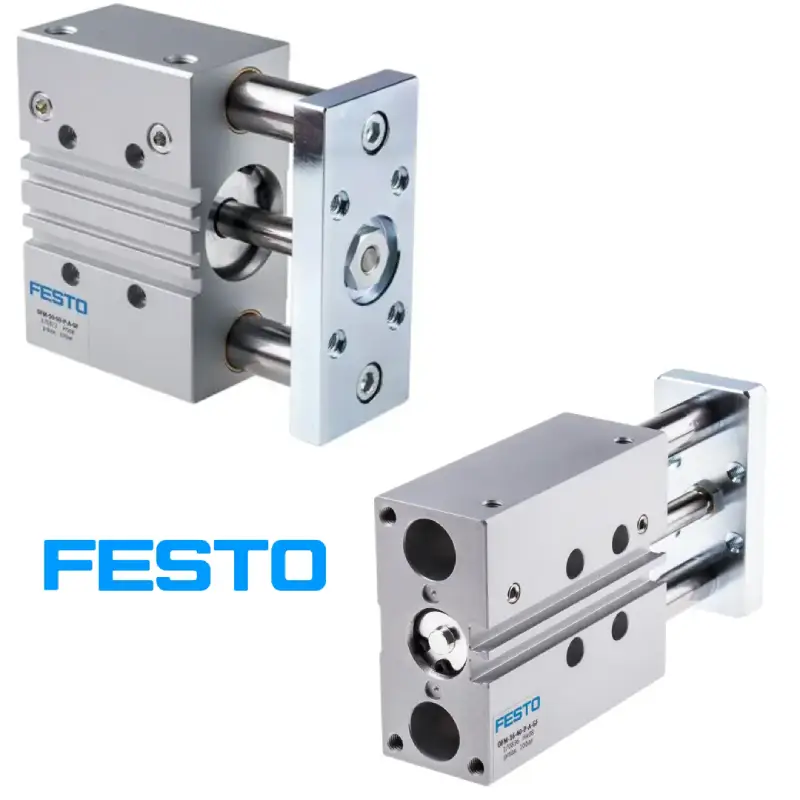

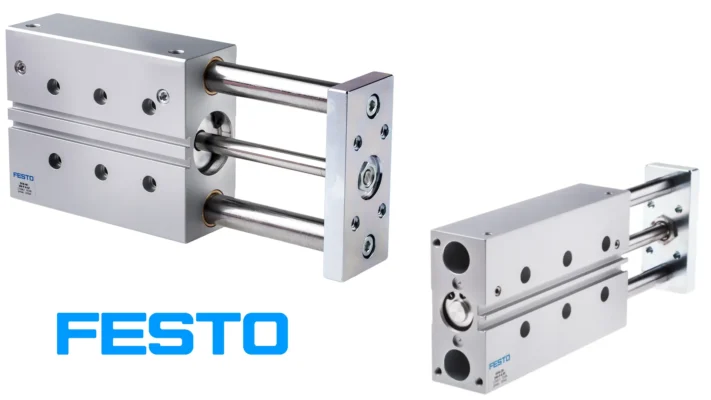

حرف A در آخر کد محصول به معنای وجود مگنت در درون پیستون جک می باشد. وجود KF در انتهای کد محصول به معنای رول برینگی بودن راهنما ها است و حرکت سیلندر را بسیار نزم و بدون تنش می کند. این در حالیاست که مدل GF جنس آن برنجی است که علاوه بر متاثر بودن در حرکت سیلندر قینت آن را هم پایین می آورد.

مشخصات کلی جک راهنما دار DFM فستو

عملکرد جک راهنما دار DFM فستو

جک راهنما دار DFM فستو یک دستگاه مکانیکی است که از هوا یا گاز فشرده برای انجام دادن حرکت و اعمال نیروی مکانیکی به یک بار یا بار های متصل شده به آن استفاده می کند. این جک ها با داشتن راهنما هایی به شکل دقیق تر و کنترل شده تر از حرکت پیستون استفاده کرد. عملکرد های اصلی جک راهنما دار فستو از جمله:

• ورود هوا یا گاز فشرده: در ابتدا، هوا یا گاز فشرده از یک منبع به جک وارد می‌ شود. این هوا یا گاز توسط یک واحد کنترلی کنترل می‌ شود.
• حرکت پیستون: هوا یا گاز فشرده به درون سیلندر جک وارد شده و پیستون را به سمت خروجی فشار می‌ دهد. پیستون، که به شکل استوانه است، حرکت می‌ کند و نیروی مکانیکی را ایجاد می‌ کند.
• راهنمایی توسط شفت‌ های راهنما: در جک راهنما دار، یک یا دو شفت راهنما به پیستون افزوده شده‌ اند. این شفت‌ ها باعث جلوگیری از چرخش پیستون می‌ شوند.
• انتقال نیرو به بار: نیروی مکانیکی که توسط حرکت پیستون ایجاد می‌ شود، به بار یا سیستم متصل به جک منتقل می‌ شود.
• تخلیه هوا یا گاز: هوا یا گاز از داخل سیلندر تخلیه می‌ شود. این مرحله باعث برگشت پیستون به وضعیت اولیه می‌ شود.

 این جک ها به دلیل داشتن دقت و کنترل بالا در کاربرد هایی که نیازمند حرکت خطی و دقیق و قابل پیش بینی استفاده می شوند.

کاربرد جک راهنما دار DFM فستو

جک راهنما دار DFM پنوماتیک فستو به دلیل داشتن ویژگی های خاص و عملکرد دقیق خود، درانواع کاربرد های صنعتی و رباتیک استفاده خواهند شد. کاربرد های رایج این جک:

• خطوط تولید و مونتاژ: در خطوط تولید، جک‌ راهنما دار پنوماتیک برای جا به جایی دقیق و قابل کنترل اجزا و قطعات در فرآیند مونتاژ استفاده می‌ شوند.
• ماشین‌ آلات CNC: در ماشین‌ آلات CNC، این جک‌ ها برای کنترل کردن حرکت دقیق اجزاء و ابزار ها استفاده می‌ شوند، که اهمیت بسیاری زیادی در حفظ دقت و کیفیت تولید دارد.
• رباتیک صنعتی: در رباتیک، جک‌ راهنما دار پنوماتیک به عنوان اجزاء حرکتی برای ربات‌ ها و دستگاه‌ های اتوماسیون صنعتی استفاده می‌ شوند.
• خودرو سازی: در صنعت خودرو سازی، این جک‌ ها برای جا به جایی قطعات و اجزاء در خطوط تولید و مونتاژ خودرو ها استفاده می‌ شوند.
• صنایع غذایی: این جک‌ ها به عنوان اجزاءی از دستگاه ‌های بسته‌ بندی و جا به جایی مواد مورد استفاده قرار می‌ گیرند.
• کنترل پروژه‌ های مهندسی: جک‌ های راهنما دار پنوماتیک به منظور تنظیم و جا به جایی اجزاء و سازه‌ ها مورد استفاده قرار می‌ گیرند.

از آن جا که جک راهنما دار DFM فستو دارای دقت بالا و کنترل موثری بر حرکت ها هستند، در صنایعی که نیازمند حرکت خطی دقیق و قابل پیش بینی دارند بسیار مورد توجه قرار می گیرند.

اجزای اصلی جک راهنما دار DFM فستو

• بدنه یک تکه:بدنه یک تکه این سیلندر ها با ماشین کاری دقیق سطحی صاف و تمیز را ایجادمی کند.
• پورت ها: پورت های ورودی و خروجی سیال می توانند در نقطه های مختلف بدنه مثل پشت، روی سیلندر یا در طرف ها قرار گیرند.
• ضربه گیر های داخلی: وجود ضربه گیر های داخلی باعث کم کردن صدای تولیدی و انرژی مصرف شده و در نهایت بیش تر شدن عمر جک می شود.
• پورت نصب: پورت های رزوه دار جهت نصب و در حالت های مختلف در بدنه قرار داده شده است.
• پورت صفحه: پورت های روی صفحه ابزار، نصب دقیق قطعه کار روی صفحه سر جک ها را ایجاد می کند.
• صفحه ابزار: صفحه ابزار فولادی ضخیم و سفت، با دقت ماشین کاری شده تا اتصالی با دوام ایجا کند.

قیمت جک راهنما دار DFM فستو

قیمت جک های پنوماتیک راهنما دار به ابعاد و مدل جک یا سیلندر پنوماتیک کمپکت بستگی دارد.
اگر مدل جک به نحوی باشد که خاص باشد مثلا فنر رفت یا فنر برگشت باشد یا مثلا ساده یا مگنتی باشد.
عوامل بسیاری هستند که در قیمت جک راهنما دار DFM فستو اثر دارد.

همان طور که اشاره شد قیمت جک راهنما دار DFM فستو مقداری از سایر برند های موجود در بازار بالا تر می باشد زیرا جنس مواد اولیه و ساخت این جک پنوماتیک از مواد درجه یک می باشد و هم چنین عمر مفید بسیار بیش تری نسبت به سایر برند های بازار ارائه می دهد که توجیه مناسبی برای قیمت آن است.

برند های مشابه جک پنوماتیک گاید دار DFM فستو

همان طور که گفته شد شرکت های متعددی در سراسر دنیا جک پنوماتیک گاید دار یا جک راهنما دار تولید می کنند که به معرفی آن ها می پردازیم.

2- جک راهنما دار لگریس فرانسه
3- جک راهنما دار SMC ژاپن
4- جک راهنما دار سیماتیک ایتالیا
5- جک راهنما دار متال ورک ایتالیا
6- جک راهنما دار کاموزی ایتالیا
7- جک راهنما دار پارکر ایتالیا
8- جک راهنما دار اگنپ ایتالیا
9- جک راهنما دار CDC کره جنوبی
10- جک راهنما دار CPC چین
11- جک راهنما دار BIMBA امریکا
12- جک راهنما دار بادران ایران
13- جک راهنما دار ایرکنترل چین
14- جک راهنما دار فروارد چین
15- جک راهنما دار ACO چین
16- جک راهنما دار ERON چین
17- جک راهنما دار SKP کره جنوبی
18- جک راهنما دار WAIRCOM ایتالیا
19- جک راهنما دار MJ چین
20- جک راهنما دار پنوکنترل چین

برند های فوق برخی از تولید کننده های جک پنوماتیک در سراسر جهان هستند که کیفیت و قیمت جک راهنما دار DFM های این برند ها متفاوت است.

پیشنهاد ما در بین جک های اروپایی برند های فستو، اس ام سی هستند و در برند های چینی برند پنوکنترل خوب عمل کرده است.
