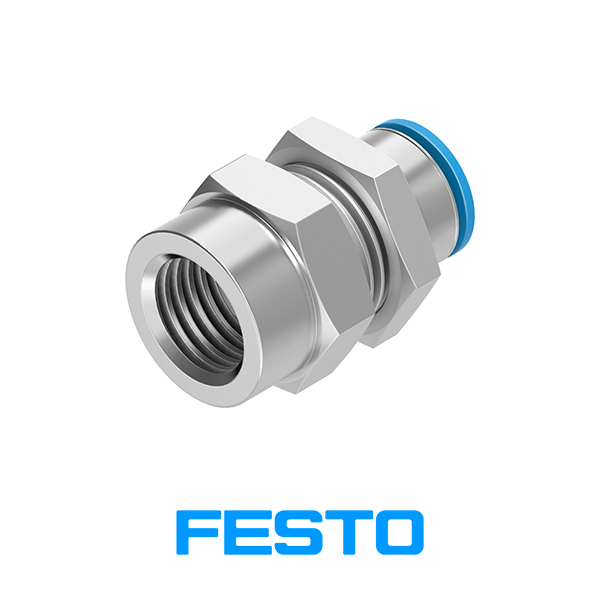

اتصال مستقیم داخل رزوه QSSF فستو

اتصال مستقیم داخل رزوه QSSF فستو

جهت وصل کردن شیلنگ به یک قطعه با رزوه نری، از اتصال مستقیم داخل رزوه QSSF فستو استفاده می‌ شود. به این صورت که قسمت داخل رزوه اتصال مادگی بر روی رزوی نری قطعه بسته می‌ شود و سپس با فشار دادن شیلنگ در داخل قسمت شیلنگ‌خور، اتصال به راحتی برقرار می‌ شود.

در این حالت، عملاً فیتینگ مادگی هم زمان نقش دو اتصال را به عهده دارد، یک اتصال برنجی یا آهنی پشت آمپری که روی نری بسته می‌ شود و یک فیتینگ مستقیم پنوماتیک که بر روی اتصال پشت آمپری بسته شده و شیلنگ را به قطعه متصل می‌ کند.

بنابراین، اتصال مستقیم داخل رزوه QSSF فستو با جمع کردن ویژگی این دو قطعه در یک قطعه، سرعت و ظرافت را به همراه خواهد داشت.

اتصال مستقیم داخل رزوه QSSF فستو در سایز رزوه 1/8 اینچ و سایز شیلنگ خور 6 میلی متر در فروشگاه مرکز برق موجود می باشد.

ویژگی های اتصال مستقیم داخل رزوه QSSF فستو

مدل قابل سفارش اتصال مستقیم داخل رزوه QSSF فستو:

• اتصال مستقیم داخل رزوه مدل QSSF-1/8-4-B با شماره فنی 153162
• اتصال مستقیم داخل رزوه مدل QSSF-1/8-6-B با شماره فنی 153163
• اتصال مستقیم داخل رزوه مدل QSSF-1/8-8-B با شماره فنی 153165
• اتصال مستقیم داخل رزوه مدل QSSF-1/4-4-B با شماره فنی 190655
• اتصال مستقیم داخل رزوه مدل QSSF-1/4-6-B با شماره فنی 153164
• اتصال مستقیم داخل رزوه مدل QSSF-1/4-8-B با شماره فنی 153166
• اتصال مستقیم داخل رزوه مدل QSSF-1/4-10-B با شماره فنی 153168
• اتصال مستقیم داخل رزوه مدل QSSF-3/8-6-B با شماره فنی 190656
• اتصال مستقیم داخل رزوه مدل QSSF-3/8-8-B با شماره فنی 153167
• اتصال مستقیم داخل رزوه مدل QSSF-3/8-10-B با شماره فنی 153169
• اتصال مستقیم داخل رزوه مدل QSSF-3/8-12-B با شماره فنی 153170
• اتصال مستقیم داخل رزوه مدل QSSF-1/2-12-B با شماره فنی 153171
• اتصال مستقیم داخل رزوه مدل QSSF-1/2-16-B با شماره فنی 190657

انواع اتصالات پنوماتیک بر اساس شیوه اتصال

اتصالات پنوماتیک فستو بر اساس شیوه اتصال از هم متمایز می شوند. اتصالات پنوماتیک از طریق چندین روش اتصال مختلف، قابلیت اتصال دارند که هر یک از آن‌ ها راحتی و مزایای خاص خود را دارند.

• اتصالات توپی و آستین: اتصالات توپی و آستین، آستین خارجی را به اتصالات داخلی (توپی) متصل می کند. آستین برای اتصال و قطع دو سر اتصالات جمع می شود. برخی از اتصالات توپی و آستین به عنوان اتصالات فشاری عمل می کنند که برای برنامه هایی که نیاز به قطع و وصل مجدد و مکرر قسمت شلنگ دارند مناسب است.
• اتصالات فستو فشاری: اتصالات فشاری شامل انواع اتصالات است که از نیروی فشاری برای اتصال لوله یا شلنگ به اتصالات استفاده می کنند. که اتصال مستقیم داخل رزوه QSSF فستو از این نوع می باشد.
• اتصالات استاندارد فشرده سازی: که از واشر های فلزی و حلقه هایی جهت محکم نمودن اتصال استفاده می كنند و فشرده سازی معمولاً با بستن یک مهره روی اتصالات و لوله یا شلنگ انجام می شود. اتصالات استاندارد فشرده سازی برای جمع آوری نیازی به ابزار ندارند و این امر برای نصب سریع در مزرعه مناسب است.
• اتصالات نوع نیش دار: نوعی از اتصالات فشاری با دندانه های تیز است که هنگام فشرده شدن ظرف را اصطلاحاً گاز می گیرد و مهر و موم را فراهم می کند. اتصالات نوع نیش دار، مانند اتصالات فشاری استاندارد، برای جمع آوری نیازی به ابزار خاصی ندارند، اما این نوع اتصال فشار قوی و فشار بیشتری را ایجاد می کنند.
• اتصالات مشعل یا مخروطی: که از بدنه ای با انتهای مخروطی تشکیل شده است. از ابزار های مخصوصی برای نصب لوله در داخل انتهای مخروطی استفاده می شود که یک مهر و موم عمیق ایجاد می کند. اتصالات فستو مشعل یا مخروطی می توانند فشار های بالاتر و طیف وسیعی از پارامتر های عملیاتی را نسبت به اتصالات فشرده سازی استاندارد کنترل کنند.
• اتصالات چین دار: اتصالات چین دار شامل قرار دادن شلنگ بر روی انتهای لوله ای و چین خوردن آن در برابر آستین، حلقه یا سوکت چین است. این اتصالات معمولاً برای ایجاد اتصالات، به ابزار ها یا ماشین های چین دار احتیاج دارند.

پارامتر های مهم در خرید اتصال مستقیم داخل رزوه فستو

برای داشتن یک خرید مطمئن اتصالات پنوماتیک و اتصال مستقیم داخل رزوه QSSF فستو باید به یک سری نکات مهم در این باره توجه داشته باشید.

• سایزبندی:

پس از مشخص شدن نوع اتصالات مورد نیاز، می توان به اساسی ترین جنبه اتصالات پنوماتیک پرداخت که اندازه مناسب است. اندازه گیری مناسب برای انتخاب موفقیت آمیز اتصالات فستو ضروری است، زیرا قطعات بزرگ یا کم اندازه کاملاً ناسازگار خواهند بود یا به طور نامناسب مهر و موم یا به هم متصل می شوند.

اندازه اتصالات پنوماتیک با توجه به اندازه لوله ها یا شلنگ هایی که قابلیت متصل شدن به آن را دارد تعریف می شود.

اندازه شلنگ ها و لوله ها بر اساس قطر داخلی (ID) و قطر خارجی (OD) مشخص می شود که در واحد اینچ یا میلی متر اندازه گیری می شوند. اتصالات طراحی شده برای اتصال به لوله با OD 2 به عنوان اتصالات OD 2 درجه بندی می شود. قطر داخلی، قطر قسمت خالی استوانه را اندازه گیری می کند، در حالی که قطر خارجی شامل ضخامت دیواره لوله است.

• محدوده دما و فشار عملیاتی:

اتصالات فستو پنوماتیک غالباً برای محدوده دما و فشار خاصی بر اساس آنچه برای کنترل آن طراحی شده اند، درجه بندی می شوند.

دامنه فشار عملیاتی اتصالات، محدوده کاری فشار های وارد شونده یا درجه فشار هایی است که در آن محدوده اتصالات می بایست عملکرد و بازدهی مطلوب داشته باشند که معمولاً بر حسب پوند بر اینچ مربع اندازه گیری می شود. کار کردن در بالاتر یا کمتر از این درجه بندی می تواند باعث خرابی اتصالات شود.

محدوده دمای عملیاتی، محدوده کاری دما یا درجه بندی دمایی است که در آن محدوده اتصالات می بایست عملکرد مورد انتظار را داشته باشند. این دامنه دمایی بر حسب درجه فارنهایت یا درجه سانتی‌گراد اندازه گیری می شود. عملکرد بالاتر یا پایین تر از این درجه بندی می تواند باعث خرابی اتصالات شود.

• مواد سازنده اجزاء اتصالات:

اطلاع از مواد سازنده بدنه و اجزای اتصالات فستو برای تعیین خصوصیات مختلف فیزیکی قطعه و همچنین اطمینان از سازگاری آن با سیال مهم است. جنس مواد سازنده اتصالات شامل فلزات، پلاستیک ها و کامپوزیت ها است.

ویژگی های جانبی اتصالات پنوماتیک FESTO

اتصالات فستو پنوماتیک از جمله اتصال مستقیم داخل رزوه QSSF فستو ممکن است ویژگی های دیگری داشته باشند که عملکرد مورد نیاز برای برنامه های خاص را اضافه می کنند.

1. اتصالات سرپیچ در اتصالات فستو به گونه ای طراحی شده اند که می توانند در دیواره نصب شوند تا اتصالات لوله را در دو طرف مانع ایجاد کنند.
2. اتصالات فشاری به گونه ای طراحی شده اند که امکان نصب اتصالات را در زمان تحت فشار بودن سیستم فراهم می کنند.
3. اتصالات روکش دار دارای پوشش یا روکش هستند که خصوصیات مقاومت حرارتی، دوام شیمیایی، مقاومت در برابر خوردگی یا سایر مشخصات مطلوب سطح را فراهم می کنند.
4. برخی از اتصالات فستو از قبل به منظور عایق بندی ظرف و محیط از دمای خارج عایق بندی شده اند.

قیمت اتصال مستقیم داخل رزوه QSSF فستو

اتصال مستقیم داخل رزوه QSSF فستو در هر نوع سیستم گاز تحت فشار برای اتصال بخش های مختلف لوله یا شلنگ مورد نیاز است. اتصالات فستو پنوماتیک معمولاً مهر و موم محکم تری دارند و تحت فشار کمتری نسبت به اتصالات هیدرولیکی هستند و اغلب در سیستم های کنترل پنوماتیک و همچنین قطعات متحرک مانند سیلندرها یافت می شوند.

اگرچه اتصالات ممکن است جزئیاتی از طراحی کلی سیستم پنوماتیک را نشان دهند، اما شاید از سایر عناصر سیستم های پنوماتیک مهم تر باشند. اتصالات پنوماتیک، همراه با لوله ها و شلنگ ها تمام اجزای اصلی سیستم را به یکدیگر متصل می کنند، بنابراین می توانند تأثیر عمده ای در کارایی، ایمنی و مصرف انرژی کل سیستم داشته باشند.

قیمت اتصال مستقیم داخل رزوه QSSF فستو تحت تاثیر عواملی مانند جنس فلز به کار رفته در محصول، محدوده فشاری قابل تحمل، سایز سر شیلنگ خور، نوع اتصال آن که می تواند داخل رزوه و بیرون رزوه باشد و نوسانات بازار ارز تاثیر گذار خواهد بود.

برند های مشابه اتصال مستقیم داخل رزوه QSSF فستو

برند های بسیاری در زمینه ساخت اتصالات پنوماتیک مانند اتصال مستقیم داخل رزوه QSSF فستو، کار می کنند که گلچینی از بهترین آنها را به شما معرفی می کنیم.

• اتصال مستقیم داخل رزوه LMC
• اتصال مستقیم داخل رزوه FESTO
• اتصال مستقیم داخل رزوه PARKER
• اتصال مستقیم داخل رزوه لگریس
• اتصال مستقیم داخل رزوه متال ورک
• اتصال مستقیم داخل رزوه SMC
• اتصال مستقیم داخل رزوه CDC
• اتصال مستقیم داخل رزوه Elite
• اتصال مستقیم داخل رزوه سیماتیک
• اتصال مستقیم داخل رزوه کاموزی
• اتصال مستقیم داخل رزوه اگنپ
• اتصال مستقیم داخل رزوه پنوکنترل
