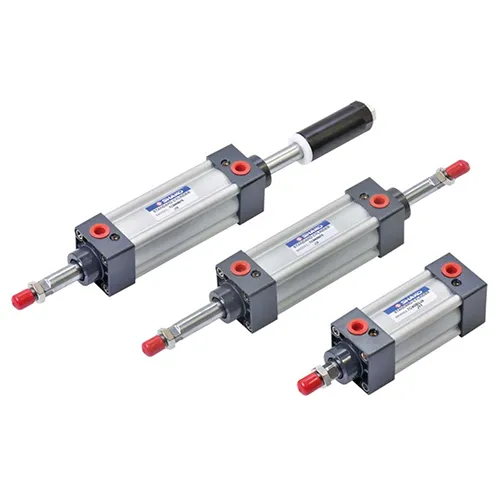

جک پنوماتیک پروفیلی شاکو سری TC

جک پنوماتیک پروفیلی شاکو

جک پنوماتیک پروفیلی شاکو یکی از تجهیزات مهم در اتوماسیون صنعتی و کنترل فرآیندها شناخته می شود.
جک پروفیلی پنوماتیک شاکو به شکل جک چهارگوش پنوماتیک است که میله های اطراف دیده نمی شود.
به جک های پروفیلی پنوماتیک، جک های گوشواره ای پنوماتیک هم گفته می شود که علت آن برجستگی های روی میله آن است.
جک پنوماتیک پروفیلی شاکو نسبت به جک چهارمیل پنوماتیک طول عمر بیشتری دارد.
از فاکتورهای مهم در انتخاب جک پنوماتیک تعیین کردن طول کورس و قطر پیستون جک است. جک های مورد استفاده در صنایع در طول کورس های استاتدارد ساخته می شوند.
هوای فشرده مصرفی جک های پنوماتیک رابطه مستقیم با قطر پیستون و طول کورس آن ها دارد به طوری که هرچه در یک جک پنوماتیک طول کورس بیشتر و قطر پیستون بزرگتر باشد به هوای فشرده بیشتری نیاز است تا پیستون جک جابجا شود.
جک پنوماتیک پروفیلی شاکو از فشار هوا یا گاز برای انجام کار خطی استفاده می کند. که به دو دسته جک پنوماتیک پروفیلی یک طرف و جک پنوماتیک پروفیلی دو طرفه تقسیم بندی می شوند.

نحوه عملکرد جک پنوماتیک پروفیلی شاکو Shako

جک پنوماتیک پروفیلی شاکو در صنعت برای ایجاد حرکت خطی به کار می رود. جک پنوماتیک پروفیلی شاکو از گاز یا هوا فشرده جهت ایجاد انرژی لازم برای جابجایی و حرکت مکانیکی استفاده می کنند.
سیلندر جک پنوماتیک پروفیلی همانند سایر جک های پنوماتیک با فشار هوا حرکت رفت و برگشتی انجام می دهد. سیلندر جک پنوماتیک پروفیلی شاکو در دو مدل یک طرفه و دو طرفه تولید می شود.

جک پنوماتیک پروفیلی یک طرفه

در جک پنوماتیک پروفیلی یک طرفه زمانی که هوای فشرده وارد سیلندر آن بشود فشار زیادی به پشت پیستون وارد می کند و آن را به سمت بیرون حرکت می دهد و هوای فشرده داخل سیلندر تخلیه می شود. پس از تخلیه هوای فشرده پیستون به کمک فنر برگشت به حالت طبیعی خود بر می گردد. ورود و خروج هوا می تواند توسط یک شیر برقی پنوماتیک کنترل شود.
جک پنوماتیک پروفیلی یک طرفه از آنجا که از مکانیزم فنر برای برگرداندن سیلندر استفاده می کند دارای طول کورس محدود است و حداکثر تا 100 میلیمتر می باشد.
کاربرد جک پنوماتیک پروفیلی یک طرفه در صنعت شامل جداکردن قطعات از قالب، پرس قطعات و یا ساخت گیره های پنوماتیکی می باشد.

جک پنوماتیک پروفیلی دو طرفه

در جک پنوماتیک پروفیلی دو طرفه جک در دو طرف پیستون قرار دارد و هوای فشرده از دو طرف وارد می شود. و پیستون می تواند در هر دو جهت حرکت کند. به عبارت دیگر با اعمال فشار هوا از هر سو امکان حرکت جک به سوی دیگر فراهم می‌شود.
جک پنوماتیک پروفیلی از یک سمت کورس حرکتی خود کار انجام می دهد. هوای فشرده از یک سمت وارد جک می شود و پیستون را به حرکت در می آورد و از سمت دیگر خارج می شود که باعث پایین آمدن پیستون می شود.
در بعضی از جک های پنوماتیک پروفیلی دو کاره یا دو طرفه، پیستون آن دو طرفه است که معنای آن این است که از هر دو طرف سیلندر پیستون بیرون آمده و در نتیجه می تواند از هر دو طرف کار انجام دهد.
کاربرد جک پنوماتیک پروفیلی دو طرفه عمدتا در حرکات خطی است که به نیروی کم و یا متوسطی نیاز دارد. مثلا در صنایع پرسکاری، سوراخکاری، برش و پایین آوردن قطعات مورد استفاده قرار می گیرند.

جک پنوماتیک پروفیلی دو طرفه دارای دو مجرای ورودی و خروجی هستند و همچنین دارای مشخصات کلی زیر هستند:

• ساختمان آن ها خیلی ساده است
• در هر دو سمت رفت و برگشت از جک استفاده می شود
• با ترکیب دو عدد از جک های پنوماتیک پروفیلی دو طرفه می توان شفت را در چند نقطه موضعی متوقف کرد

قسمت های اصلی جک پنوماتیک پروفیلی شاکو

• سیلندر: بخش اصلی جک پنوماتیک پروفیلی شاکو سیلندر است که داخل آن حرکت خطی صورت می گیرد. سیلندر از یک لوله و یک سوئیچ تشکیل شده است که توسط فشار هوا حرکت می کند.
• تزریق کننده هوا: همانطور که از نامش پیداست گاز یا هوای فشرده از طریق این بخش وارد سیلندر جک می شود.
• شیرها و ولوها: شیرها و ولوها تجهیزات جانبی جک ها هستند و برای کنترل جریان هوای ورودی به سیلندر و تغییر جهت حرکت جک به کار می روند.
• توانمندساز: این بخش جک را تنظیم می‌کند تا ارتفاع و جهت حرکت مطلوب را داشته باشد.

مشخصه های جک پنوماتیک پروفیلی شاکو

جک پنوماتیک پروفیلی چندین مشخصه دارد که بهتر است ابتدا تعاریف آن ها را بدانید تا بتوانید جک مناسب کارکرد خود را انتخاب کنید.

کورس: کورس فاصله میان نقطه شروع شفت سیلندر و نقطه پایان آن است. واحد کورس میلیمتر است. در واقع کورس میزان جابجایی جک را مشخص می کند.

قطر میل پیستون: قطر میل پیستون یکی از مشخصه های مهم جک پنوماتیک پروفیلی می باشد که بر روی عملکرد طولانی مدت آن موثر است. قطر میل پیستون در جک های پنوماتیک با طول بلند خیلی مهم است زیرا هر چه میزان این قطر بیشتر باشد احتمال خم شدن و شکستگی کمتر است.

مقدار ضربه گیری: از آنجا که با هر بار حرکت و جایجایی به پیستون ضربه هایی وارد می شود، لازم است تا برای دفع این ضربه ها و جلوگیری از تخریب پیستون راه حلی در نظر گرفت. بهترین راه حل استفاده از در پوش هایی برای ضربه گیری است.

ویژگی های جک پنوماتیک پروفیلی شاکو Shako

• سیلندر استاندارد ISO6430
• سیال: هوای فشرده
• کالیبر 100 میلی‌متر
• دارای کوسن‌های قابل تنظیم در دو طرف
• دارای عملکرد دوگانه با عمر مفید بالا
• دارای لوله آلومینیومی با کیفیت که باعث عمر طولانی جک می شود.
• دارای مهر و موم های با کیفیت برای جلوگیری از بروز نشتی
• وجود آهنربا در صورت نیاز به سنسور
• رنج فشار کاری: 1.5 الی 9.5 بار
• رنج دمای کاری: -5 تا +60 درجه سانتی‌گراد
• سرعت پیستون: 50 تا 700 میلی‌متر بر ثانیه

کاربردهای جک پنوماتیک پروفیلی شا‌کو

جک پنوماتیک پروفیلی شاکو در صنعت بسیار پر کاربرد است. دلیل کاربرد فراوان آن کارایی بالا و عملکرد ساده آن است. تعدادی از کاربردهای آن را شامل موارد زیر می شوند:

• خطوط تولید
• ساخت سازه‌های فلزی
• سیستم‌های نقل و انتقال
• صنعت خودروسازی
• اتوماسیون صنعتی

جک پنوماتیک پروفیلی شاکو که به عنوان یکی از تجهیزات اساسی در اتوماسیون صنعتی شناخته می شود، باعث کاهش هزینه ها و افزایش راندمان و بازدهی سیستم ها می شود. در جهت بهبود فرآیندهای صنعتی استفاده از جک پنوماتیکی پروفیلی شاکو به دلیل ساختار ساده ای که داراست و همچنین به علت انعطاف پذیری بالا و عمر مفید طولانی گزینه بسار خوبی است.

جک پنوماتیک پروفیلی مشابه جک پنوماتیک پروفیلی شاکو

شاکو یکی از برند های تایوانی شناخته شده و با کیفیت در طراحی و ساخت محصولات پنوماتیک به شمار می رود. شرکت شاکو در حوزه جک پنوماتیک محصولات متنوع و با کیفیتی همراه با قیمتی مناسب به بازار عرضه می کند. همچنین شرکت های معتبر دیگری نیز به تولید جک پنوماتیک پروفیلی پرداخته اند که عبارت است:

• جک پنوماتیک پروفیلی ایرکنترل
• جک پنوماتیک پروفیلی فوروارد
• جک پنوماتیک پروفیلی LMC
• جک پنوماتیک پروفیلی پارس
• جک پنوماتیک پروفیلی فستو
• جک پنوماتیک پروفیلی لگریس
• جک پنوماتیک پروفیلی SMC
• جک پنوماتیک پروفیلی سیماتیک
• جک پنوماتیک پروفیلی متال ورک
• جک پنوماتیک پروفیلی کاموزی
• جک پنوماتیک پروفیلی پارکر
• جک پنوماتیک پروفیلی اگنپ
• جک پنوماتیک پروفیلی CDC
• جک پنوماتیک پروفیلی CPC
• جک پنوماتیک پروفیلی ACO

در میان برندهای تولید کننده جک پنوماتیک پروفیلی، برندهای تایوانی و اروپایی از کیفیت بسیار بالایی برخورددار هستند و ارزش خرید آنها بالاست. اما در میان برند ها و شرکت های تولید کننده چینی جک پنوماتیک پروفیلی پنوکنترل دارای کیفیت قابل قبولی است.

انواع مدل های جک پنوماتیک پروفیلی شاکو

جک پروفیلی پنوماتیک پروفیلی شاکو بسته به طول کورس و قطر میله پیستون به مدل های مختلف تقسیم بندی می شوند. در ادامه تعدادی از مدل های پرکاربرد آمده است.

• جک پنوماتیک پروفیلی شاکو مدل TC32B025
• جک پنوماتیک پروفیلی شاکو مدل TC32B50
• جک پنوماتیک پروفیلی شاکو مدل TC32B80
• جک پنوماتیک پروفیلی شاکو مدل TC32B100
• جک پنوماتیک پروفیلی شاکو مدل TC32B125
• جک پنوماتیک پروفیلی شاکو مدل TC40B025
• جک پنوماتیک پروفیلی شاکو مدل TC40B50
• جک پنوماتیک پروفیلی شاکو مدل TC40B80
• جک پنوماتیک پروفیلی شاکو مدل TC40B100
• جک پنوماتیک پروفیلی شاکو مدل TC40B125
• جک پنوماتیک پروفیلی شاکو مدل TC80B025
• جک پنوماتیک پروفیلی شاکو مدل TC80B50
• جک پنوماتیک پروفیلی شاکو مدل TC80B80
• جک پنوماتیک پروفیلی شاکو مدل TC80B100
• جک پنوماتیک پروفیلی شاکو مدل TC80B125
• جک پنوماتیک پروفیلی شاکو مدل TC100B025
• جک پنوماتیک پروفیلی شاکو مدل TC100B50
• جک پنوماتیک پروفیلی شاکو مدل TC100B80
• جک پنوماتیک پروفیلی شاکو مدل TC100B100
• جک پنوماتیک پروفیلی شاکو مدل TC100B125
