جک پروفیلی DSBC فستو FESTO

جک پروفیلی DSBC فستو FESTO

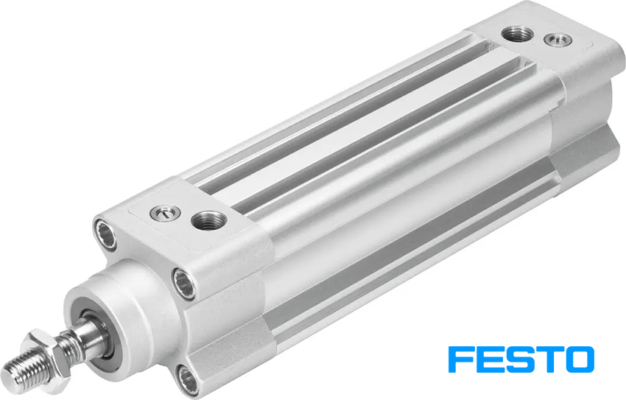

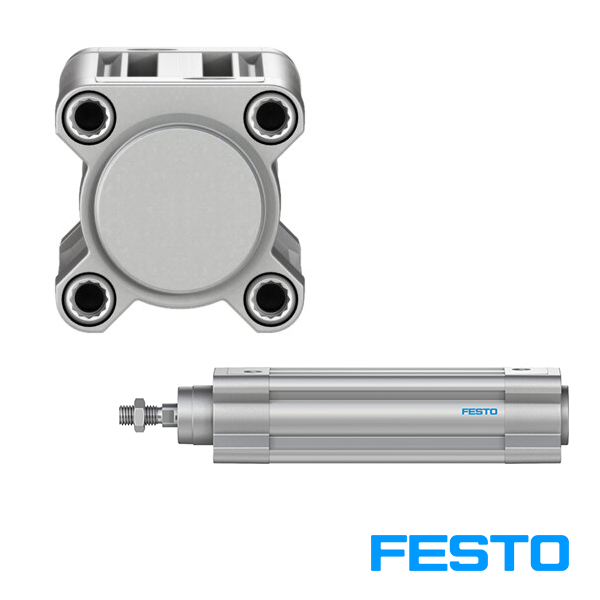

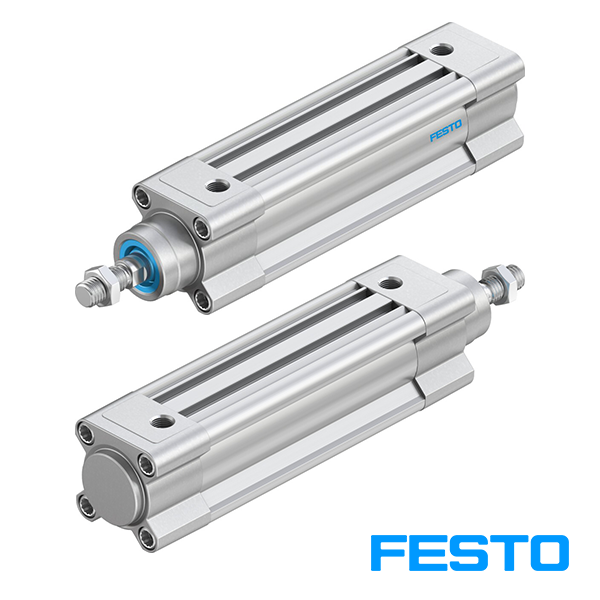

جک پروفیلی DSBC فستو FESTO از عملگر های پنوماتیک است که جابجایی و انتقال نیروی خطی را به سادگی امکان‌پذیر می‌کند. طول کورس و قطر پیستون از مهم‌ ترین پارامتر های این جک‌ ها هستند. جک یا سیلندر پنوماتیک، جک پنوماتیک DSBC فستو یکی از مدل‌ های پر فروش و محبوب در بازار است که دارای مزایا و ویژگی‌ های برجسته‌ ای است.

جک‌ های پنوماتیک برند فستو همواره مورد توجه مشتریان صنایع مختلف بوده‌ اند. جدیدترین مدل آن‌ ها جک پروفیلی DSBC فستو FESTO، ویژگی‌ های جذابی دارد. این جک در دسته جک‌ های صنعتی با بدنه پروفیل آلومینیومی قرار دارد و به دلیل ساختار بدنه محکم و قطعات با کیفیت، میتواند سال‌ ها در سیستم پنوماتیک شما استفاده شود.

شما می توانید نوع ترمز یا ضربه‌ گیر سیلندر را بر اساس نیاز خود انتخاب کنید. این جک دارای سه نوع ترمز است: ترمز ثابت یا لاستیکی، ترمز قابل تنظیم و ترمز اتومات یا خود تنظیم.

سیلندر استاندارد کیت تعمیراتی جک پروفیلی DSBC فستو FESTO دارای مگنت یا آهنربای دائمی در داخل پیستون است که با حرف A در انتهای عنوان محصول مشخص می‌ شود. در ادامه باید به این مسئله توجه کرد که عملکرد جک پروفیلی DSBC فستو دو طرفه بوده و نسبت به جک‌ های قدیمی‌تر، مزایا و بازدهی بسیار بیشتری دارد.

ویژگی های جک پروفیلی DSBC فستو FESTO

سیلندر پنوماتیک DSBC فستو، جایگزین سیلندر پنوماتیک DNCB می باشد. جک پروفیلی DSBC فستو FESTO در ایران تولید می شود. بر اساس اطلاعات فنی این محصول، از لحاظ اندازه، ابعاد و نحوه نصب، مشابه جک پنوماتیک DNCB است.

مطابق با کاتالوگ جک DSBC FESTO سنسور های SME و SMT فستو قابلیت نصب بر روی این سری از جک های پنوماتیک فستو را دارند. البته امکان استفاده از سنسور های چینی هم بر روی این سری از جک های فستو وجود دارد. به عنوان مثال سنسور های سانگو به ترتیب با کد فنی های CS1-M و CS1-13R قابلیت نصب در شیار این جک های پنوماتیک را دارند.

ویژگی های سری استاندارد جک پروفیلی DSBC فستو FESTO:

• دارای استاندارد ISO 15552
• سوراخ های مطابق با استاندارد ISO 15552
• عملکرد دو راهه
• دارای حلزونی محافظ جهت جلوگیری از ورود ذرات و خوردگی (DSBC-…-P2)
• دارای قفل و محافظ (DSBC-…-E1/-E2/-E3)
• دارای واحد نگهدارنده (DSBC-…-C)
• دارای شکل استاندارد با دو جایگاه سنسور
• دارای قطعات جانبی متنوع: پایه ها و نگهدارنده ها، سنسور ها، ملحقات سر جک، فیتینگها
• تهیه سریع آن بدلیل تولید داخل
• دارای عمر طولانی
• پروفیل استاندارد و دقت بسیار بالا
• مجهز به فنر فشرده سازی داخلی به منظور بازگرداندن میله پیستون به موقعیت اولیه
• مناسب برای سرعت های تغذیه آهسته تا 0.1 متر بر ثانیه
• قابلیت تنظیم سرعت حرکت پیستون
• مجهز به ترمز قابل تنظیم PPVA
• طراحی جمع و جور و قابلیت حمل آسان

ویژگی های فنی جک پروفیلی DSBC فستو FESTO

نحوه عملکرد جک پروفیلی DSBC فستو FESTO

جک پروفیلی DSBC فستو FESTO در صنعت برای ایجاد حرکت خطی به کار می رود. این جک از گاز یا هوا فشرده جهت ایجاد انرژی لازم برای جابجایی و حرکت مکانیکی استفاده می کند.

سیلندر جک پنوماتیک پروفیلی همانند سایر جک های پنوماتیک با فشار هوا حرکت رفت و برگشتی انجام می دهد و در دو مدل یک طرفه و دو طرفه تولید می شود.

جک پنوماتیک پروفیلی یک طرفه

در جک پنوماتیک پروفیلی یک طرفه زمانی که هوای فشرده وارد سیلندر آن شود فشار زیادی به پشت پیستون وارد می کند و آن را به سمت بیرون حرکت می دهد و هوای فشرده داخل سیلندر تخلیه می شود. پس از تخلیه هوای فشرده پیستون به کمک فنر برگشت به حالت طبیعی خود بر می گردد. ورود و خروج هوا می تواند توسط یک شیر برقی پنوماتیک کنترل شود.

جک پنوماتیک پروفیلی دو طرفه

در جک پنوماتیک پروفیلی دو طرفه جک در دو طرف پیستون قرار دارد و هوای فشرده از دو طرف وارد می شود و پیستون می تواند در هر دو جهت حرکت کند. به عبارت دیگر با اعمال فشار هوا از هر سو امکان حرکت جک به سوی دیگر فراهم می شود.

هوای فشرده از یک سمت وارد جک می شود و پیستون را به حرکت در می آورد و از سمت دیگر خارج می شود که باعث پایین آمدن پیستون می شود. کاربرد جک پنوماتیک پروفیلی دو طرفه عمدتا در حرکات خطی است که به نیروی کم و یا متوسطی نیاز دارد. جک پنوماتیک پروفیلی دو طرفه دارای دو مجرای ورودی و خروجی هستند.

برخی از مدل های قابل سفارش جک پروفیلی DSBC فستو FESTO

1. DSBC-32-100-PPVA-N3
2. DSBC-80-80-PPVA-N3
3. DSBC-63-80-PPVA-N3
4. DSBC-32-50-PPVA-N3
5. DSBC-100-100-PPVA-N3
6. DSBC-80-500-PPVA-N3

سنسور های مناسب جک پروفیلی DSBC فستو FESTO

سنسور SME-8-K-LED-24 بر روی جک های مختلفی قابل نصب است. این سنسور بر روی جک های DNC و DSBC نصب می شود. موقعیت جک پنوماتیک با در نظر گرفتن مگنتی که بر دور پیستون سیلندر قرار گرفته شده و میدان آن در بیرون پوسته سیلندر بوسیله سنسور هایی که به میدان مغناطیسی حساس هستند، تشخیص داده می شود.

البته هماهنطور که می دانید می توان بیش از دو یا سه سنسور روی جک نصب کرد، پیستون جک به هرکدام که برسد سویچ مد نظر فعال می شود.

سنسور دیگری که می توان برای این جک ها استفاده کرد سنسور جک پنوماتیک مدل SMT-8M فستو از نسل جدید سنسور های فستو است. سنسور جک در دسته سنسور های پراکسی میتی یا القایی قرار دارد.

کاربرد های جک پروفیلی DSBC فستو FESTO

1. اتوماسیون صنعتی و خطوط مونتاژ: این حوزه یکی از بزرگترین مصرف‌کنندگان جک پروفیلی است. از این جک‌ ها برای انواع عملیات جابجایی قطعات بین ایستگاه‌ های کاری، مونتاژ اجزا، عملیات تست و کنترل کیفیت، بسته‌ بندی نهایی محصولات، و مرتب‌ سازی استفاده می‌ شود.
2. صنایع خودروسازی: در خطوط تولید بدنه خودرو، مونتاژ قطعات داخلی و خارجی، سیستم‌ های انتقال و جابجایی قطعات سنگین، و در ساخت فیکسچر ها و جیگ‌ های مونتاژ، به طور گسترده‌ ای به کار می‌ رود.
3. صنایع غذایی و آشامیدنی: به دلیل عملکرد تمیز و عدم استفاده از روغن، سیلندر پروفیلی گزینه‌ ای ایده‌ آل برای ماشین‌ آلات پردازش مواد غذایی، خطوط پر کردن بطری و ظروف، دستگاه‌ های بسته‌بندی مواد غذایی، و سیستم‌ های جابجایی محصولات است. مدل‌ هایی با استاندارد ها و مواد مناسب برای این صنعت (مانند شفت استیل ضد زنگ) نیز موجود است.
4. صنایع داروسازی: مشابه صنایع غذایی، نیاز به محیط تمیز و استریل، جک پروفیلی را به انتخابی مناسب برای تجهیزات تولید دارو، دستگاه‌ های مخلوط‌ کن، پرس قرص، خطوط بسته‌ بندی بلیستر و ویال، و اتوماسیون فرآیند های آزمایشگاهی تبدیل کرده است.
5. صنایع الکترونیک: در خطوط مونتاژ قطعات حساس الکترونیکی، برد های مدار چاپی (PCB)، و تجهیزات تست، دقت کنترل شده و عملکرد تمیز جک پروفیلی پنوماتیک مورد نیاز است.
6. ماشین‌سازی: در ساخت انواع ماشین‌ آلات صنعتی، از ماشین‌های CNC گرفته تا دستگاه‌ های پرس سبک و ماشین‌ آلات ویژه، جک پروفیلی DSBC فستو FESTO برای ایجاد حرکات خطی کنترل‌ شده به کار می‌ رود.
7. صنایع چاپ و بسته‌بندی: جابجایی رول‌ های کاغذ و فیلم، عملیات برش و تا کردن، لیبل‌زنی، پر کردن کارتن‌ ها و پالتایزینگ، همگی از کاربرد های رایج این جک در صنایع هستند.
8. صنایع کاشی و سرامیک: در خطوط تولید، پرس، لعاب زنی و جابجایی کاشی و سرامیک از این جک‌ ها استفاده می‌ شود.
9. صنایع پتروشیمی و پالایشگاه: اگرچه ممکن است نیاز به مدل‌ های خاص با مقاومت بالا در برابر خوردگی یا دارای گواهی‌ های ایمنی خاص (مانند ATEX برای محیط‌ های قابل انفجار، که برای مدل‌ هایی مانند DSBC فستو ذکر شده) باشد، اما در بخش‌ های عمومی‌ تر این صنایع نیز کاربرد دارند.

قیمت جک پروفیلی DSBC فستو FESTO

قیمت جک پروفیلی DSBC فستو FESTO بسته به پارامتر هایی متفاوت است که در ادامه به برخی از آن ها اشاره می کنیم.

• ظرفیت باربری: به میزان نیرویی که جک پروفیلی DSBC فستو FESTO هنگام باربری می توانند تحمل کنند گفته می شود. هر چه این تحمل بیشتر باشد قیمت هم بالاتر می رود.
• اندازه و ابعاد: این پارامتر که تامین کننده ظرفیت باربری نیز هست. هرچه بزرگتر باشد به دلیل استفاده از متریال بیشتر قیمت بالاتری هم دارد.
• شکل ظاهری: جک های پنوماتیک در شکل های متنوعی تولید شده که باید دقت کنید که نیاز سیستم شما کدام یک از آنهاست.
• جنس بدنه: جنس بدنه اغلب جک ها از آلومینیوم است ولی بعضی از آنها جنس استیل هم دارند که مقاومت بیشتری در برابر ضربه دارد.

اگر قصد خرید یک جک پروفیلی برای سیستم پنوماتیک خود دارید باید نکته های بالا را در نظر گرفته و با توجه به اینکه جک پروفیلی DSBC فستو FESTO از مقاومت و دقت بالا برخوردار است و از فناوری های جدید برای ساخت آن استفاده شده، میتوانید با خیال راحت آن را از مجموعه مرکز برق سفارش دهید.

اسامی دیگر تولید کنندگان جک پنوماتیک پروفیلی

• جک پنوماتیک پروفیلی ایرکنترل
• جک پنوماتیک پروفیلی فوروارد
• جک پنوماتیک پروفیلی LMC
• جک پنوماتیک پروفیلی پارس
• جک پنوماتیک پروفیلی لگریس
• جک پنوماتیک پروفیلی SMC
• جک پنوماتیک پروفیلی سیماتیک
• جک پنوماتیک پروفیلی متال ورک
• جک پنوماتیک پروفیلی کاموزی
• جک پنوماتیک پروفیلی پارکر
• جک پنوماتیک پروفیلی اگنپ
• جک پنوماتیک پروفیلی CDC
• جک پنوماتیک پروفیلی CPC
• جک پنوماتیک پروفیلی ACO

در میان برند های تولید کننده جک پنوماتیک پروفیلی، برند های تایوانی و اروپایی از کیفیت بسیار بالایی برخورد دار هستند و ارزش خرید آن ها بالاست. اما در میان برند ها و شرکت های تولید کننده چینی جک پنوماتیک پروفیلی پنوکنترل دارای کیفیت قابل قبولی است.
