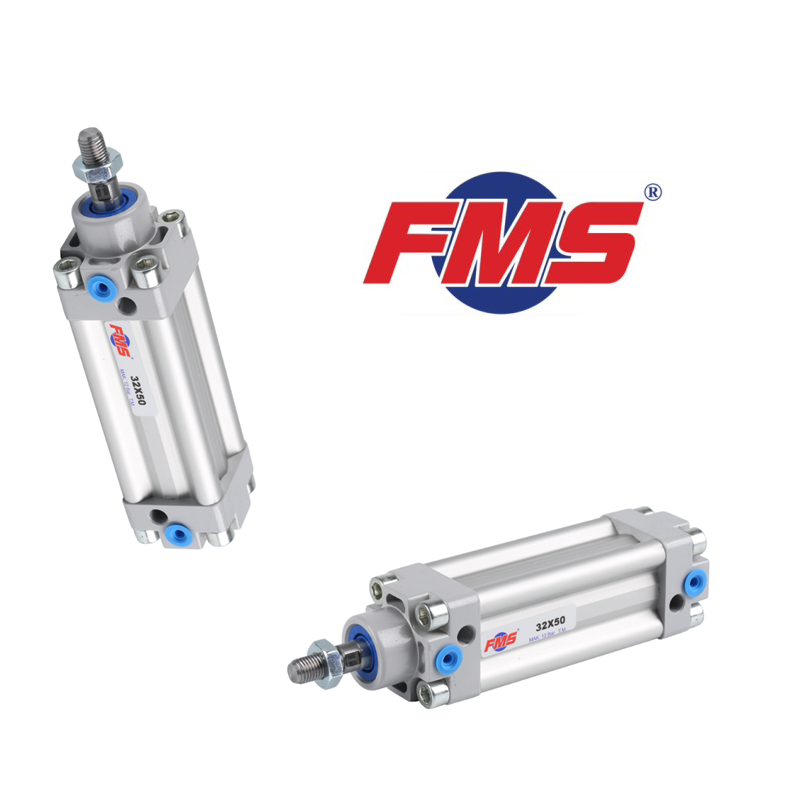

جک پرفیلی FMS

جک پروفیلی FMS

جک پروفیلی پنوماتیک که به آن سیلندر پروفیلی هم گفته می شود نسل جدیدی از عملگر های پنوماتیکی هستند که ویژگی اصلی و جدا کننده آن ها از سایز جک ها، بدنه خاص آن ها است.

بر خلاف جک های قدیمی مانند مدل های چهار میل که بدنه ای گرد دارند و با چهار میله بلند به هم وصل می شوند، جک پروفیلی دارای یک بدنه یک پارچه از پروفیلی آلومینیومی است. این پروفیل با روش اکستروژن ساخته می شود، معمولا مقطعی چهار گوش یا با سطح های صاف دارد.

ویژگی بسیار کاربردی و جالب این جک، وجود شیار های T شکل بر روی سطح خارجی بدنه این جک است که نصب سنسور ها و تجهیزات جانبی را بسیار آسان می کند. برای مقاومت بیش تر در بابر خوردگی و سایش، سطح این بدنه های آلومینیومی بیش تر با پوشش آنودایز سخت پوشانده می شود.

عملکرد جک پروفیلی FMS، به گونه ای است که هوای فشرده از طریق شیر کنترل به درون سیلندر وارد و این هوا روی پیستون فشار ایجاد می کند، سپس با حرکت پیستون از طریق شافت، پیستون به قسمت های خارجی جک انتقال پیدا می کند و برای انجام کار هایی مانند جا به جایی، فشار دادن یا بلند کردن اشیا مورد استفاده قرار می گیرد. بعد از انجام حرکت مورد نظر، هوای فشرده از طریق شیر کنترل خارج و پیستون به حالت اولیه باز می گردد.

جک پروفیلی FMS جزء پر مصرف ترین جک های پنوماتیک می باشد. جک DNC برند FMS یک پورت ورودی هوا برای حرکت رفت یا باز شدن و یک پورت خروجی هوا برای حرکت بازگشت یا بسته شدن روی بدنه خود دارد. جک پنوماتیک پروفیلی FMS دارای دو پیچ ترمز کنار پورت ورودی و خروجی برای تنظیم کردن سرعت سیلندر پنوماتیک دارد و عملکرد آن به این گونه است که با سفت کردن این پیچ ها جلوی ضربه زدن جک به سر و ته جک پروفیلی را می گیرد که به طول عمر آن کمک می کند.

عملکرد جک پروفیلی FMS

عملکرد جک پروفیلی FMS مانند سایر جک ها خطی می باشد که می تواند نیروی هوای فشرده را به نیروی مکانیکی تبدیل کند و حرکت خطی به شکل رفت و برگشت داشته باشد.

جک پروفیلی FMS جزء پر مصرف ترین جک های پنوماتیک می باشد. جک DNC برند FMS یک پورت ورودی هوا برای حرکت رفت یا باز شدن و یک پورت خروجی هوا برای حرکت بازگشت یا بسته شدن روی بدنه خود دارد. جک پروفیلی FMS دارای دو پیچ ترمز کنار پورت ورودی و خروجی برای تنظیم کردن سرعت سیلندر پنوماتیک دارد و عملکرد آن به این گونه است که با سفت کردن این پیچ ها جلوی ضربه زدن جک به سر و ته جک پروفیلی را می گیرد که به طول عمر آن کمک می کند.

سیلندر پروفیلی پنوماتیک یک وسیله پنوماتیکی است که از قدرت هوا یا گاز فشرده برای حرکت تحت فشار استفاده می کند. این جک به طور عمده در صنعت و اتوماسیون مورد استفادع قرار می گیرد و برای منتقل کردن نیرو و حرکت در سیستم های مکانیکی استفاده می شود. سیلندر پروفیلی پنوماتیک FMS از هوا یا گاز فشرده به جای روغن برای منتقل کردن نیرو استفاده می شود.
این جک ها از قسمتی به نام پیستون تشکیل شده اند که به درون یک استوانه جا به جا می شود و نیروی لازم برای حرکت را تولید می کند.

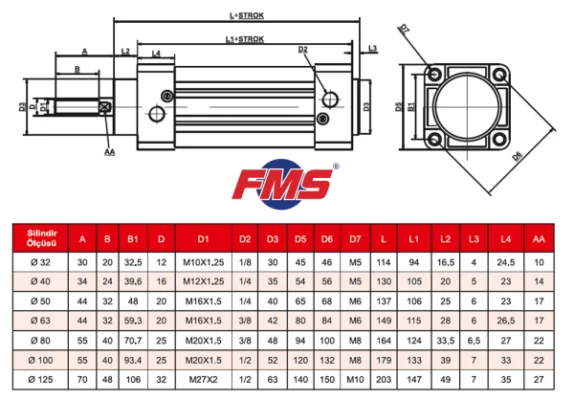

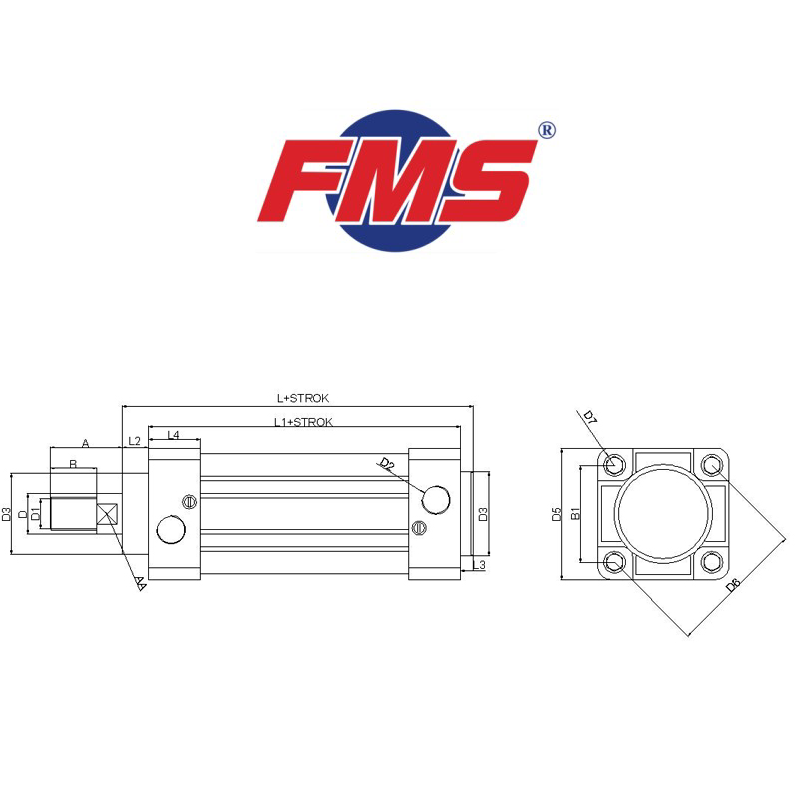

مشخصات فنی جک DNC اف ام اس

جک FMS سری DNC از بدنه آلومینیومی اکستروژن ساخته شدع که به جهت سبک بودن و مقاومت بالا در برابر خوردگی، عمر طولانی و عملکرد پایدار را تضمین می کند. این جک ها طبق استاندارد ISO 6430 طراحی شده اند و دارای عملکرد دو طرفه هستند. قطر پیستون در این مدل متنوع بوده است و در سایز های 32 تا 125 میلی متر تولید می شود، کورس حرکت هم بین 25 تا 300 میلی متر قابل انتخاب است.

فشار کاری جک پروفیلی FMS در حدود بین 1 تا 10 بار قرار دارد که این گستردگی موجب می شود برای انواع کاربرد های سبک تا سنگین مناسب باشد. جک از لوله آلومینیومی با پوشش آندایز سخت تولید شده که مقاومت در برابر سایش و آسیب های محیطی را ضمانت می کند.

نکته مهم دیگر در مورد جک های پروفیلی FMS دارای کورسن های قابل تنظیم در دو طرف است که به جهت ضربه گیر عمل می کند و از آسیب دیدن سیلندر در اثر ضربات ناگهانی جلوگیری می کند.

تفاوت جک پروفیلی FMS با جک چهار میل

جک پروفیلی همانند جک چهار میل بیش تر بر اساس مطابقت با استاندارد ISO 6430 تولید می شود. تنوع این جک ها در ابعاد و کورس عملکرد مشابه جک های چهار میل است. تفاوت اصلی آن ها با جک چهار میل آن است که بدنه این جک ها از پروفیل یک پارچه آلومینیومی ساخته شده است.

همین امر موجب می شود که جک های پروفیلی دارای ظاهری زیبا و ساختاری یک پارچه و مقاوم هستند. جک پروفیلی FMS به دلیل وزن و کیفیت بالا تر متریال، از جک های چهار میل گران تر هستند. با این حال سیلندر های پنوماتیک DNC دوام بیش تر و استهلاک کم تری دارند. به علت وجود شیار های تعبیه شده روی پروفیل بدنه جک، نصب سنسور موقعیت روی بدنه جک به راحتی امکان پذیر است.

قیمت جک DNC اف ام اس

قیمت جک پروفیلی FMS ترکیه تحت تاثیر عوامل بسیار زیادی قرار دارد که از جمله آن ها می توان به سایز و قطر جک، کورس حرکت، امکانات اضافی مانند نصب سنسور و ترمز قابل تنظیم اشاره کرد. به طور کلی، جک های پروفیلی یا کیفیت بالا و ساختار یک پارچه، نسبت به جک های چهار میل قیمت بالا تری دارند ولی به جهت دوام و کم شدن هزینه های نگه داری، ارزش بیش تری در بلند مدت ارائه می دهند.

قیمت جک‌ DNC اف ام اس معمولا از لحاظ اقتصادی مقرون به صرفه تر از قیمت سایر جک های پنوماتیک می باشد. در هنگام خرید جک پروفیلی FMS باید به چند نکته توجه داشته باشید که با توجه به نیاز خود در نهایت انتخاب بهتری داشته باشید. در انتخاب نوع و سایز جک توجه داشته باشید که جک باید چه مقدار بار و وزن را تحمل کند. ابعاد و اندازه ی مناسب جک را با توجه به مکانی که جک مورد استفاده قرار می گیرد انتخاب کنید.

قیمت جک پنوماتیک DNC پروفیلی FMS نسبت به سایر جک های پنوماتیک قطعا گران تر است و دلیل اصلی این امر، پروفیلی بودن این جک ها است. جک های پروفیلی در تمام برند ها به طور کلی گران تر از سایر جک های پنوماتیک است.

جک پنوماتیک پروفیلی مشابه جک پروفیلی FMS

برند پنوکنترل از پیشتازان صنعت ساخت تجهیزات و قطعات پنوماتیک در کشور چین می باشد که محصولات آن از کیفیت بسیار خوبی برخورد دار هستند.
هم چنین برند های معتبر دیگری نیز در کشور های مختلف به تولید جک پروفیلی مشغولند که عبارتند از:

• جک پروفیلی ایرکنترل
• جک پروفیلی فوروارد
• جک پروفیلی پارس
• جک پروفیلی فستو
• جک پروفیلی لگریس
• جک پروفیلی SMC
• جک پروفیلی سیماتیک
• جک پروفیلی متال ورک
• جک پروفیلی کاموزی
• جک پروفیلی پارکر
• جک پروفیلی اگنپ
• جک پروفیلی CDC
• جک پروفیلی CPC
• جک پروفیلی ACO

در بین برند های مطرح سازنده جک پنوماتیک پروفیلی، برند های اروپایی و تایوانی از کیفیت بسیار بالایی برخورد دار هستند و ارزش خرید آن ها بالاست.
