پرشر سوئیچ فشنگی SUCO

SUCO Pressure Switch

(1 بررسی مشتری)

شناسه محصول: 1158 دسته:

برند محصول :

  • فروش از انبار فروشگاه مرکز برق

تحویل حضوری با هماهنگی قبلی

رایگان

  • ارسال به خارج از تهران

ارسال توسط باربری، اتوبوس و تیپاکس به آدرس شما

پس‌کرایه

  • ارسال به تهران

ارسال توسط پیک به آدرس شما

هزینه پیک

  • اصالت کالا

مرکز برق تضمین می کند که اصل می خرید.

توضیحات

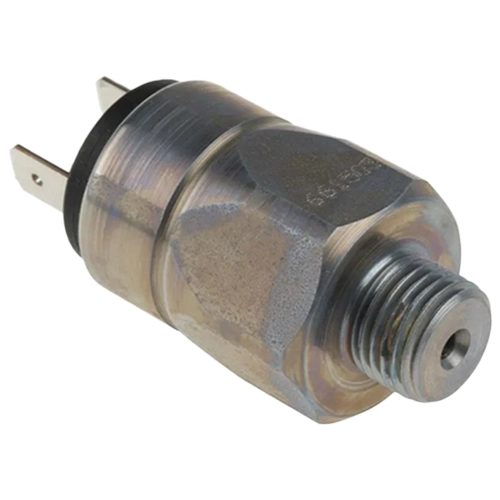

پرشر سوئیچ فشنگی SUCO آلمان

پرشر سوئیچ فشنگی سوکو ساخت کشور آلمان یک نوع سوئیچ الکترومغناطیسی است که برای کنترل و مدیریت فشار در سیستم‌ های قدرت استفاده می شود. این نوع سوئیچ عمدتا در صنایع و سیستم‌ های خنک‌ کننده و هر جایی که نیاز به مدیریت فشار باشد، مورد استفاده قرار می‌ گیرد. ویژگی مهم پرشر سوئیچ فشنگی سوکو، استفاده از یک رله برای کنترل فشار است. این رله، که در واقع مکانیزمی مشابه یک فنر دارد، به عنوان یک سنسور عمل می‌ کند و با تغییرات در فشار، وضعیت سوئیچ را تغییر می‌ دهد.

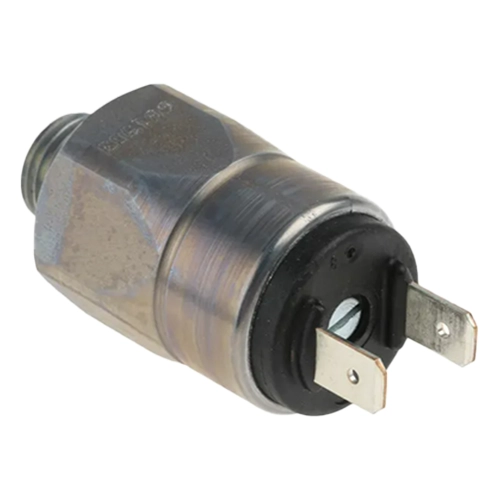

کاتالوگ، لیست قیمت و خرید پرشر سوئیچ فشنگی سوکو آلمان | مرکز برق

پرشر سوئیچ فشنگی SUCO فشار مایع یا گازی را کنترل می کند و در رسیدن به یک آستانه تنظیم شده، یک مدار الکتریکی را بسته یا باز می‌ کنند. همچنین انواع مختلفی از راه‌ حل‌ های نرمالی بسته و نرمالی باز با این ویژگی‌ ها ارائه می‌ دهد و به دلیل نسبت قیمت به عملکرد موفق و دسترسی به انواع گسترده، تقریباً تمام زمینه‌ های مهندسی مکانیکی و ساخت و ساز استفاده می‌ شود. پرشر سوئیچ فشنگی سوکو از نسخه‌ های کوچکتری نسبت به سوئیچ‌ های استاندارد برخوردار است. این نوع سوئیچ به صورت ست شده ارائه می‌ شود و امکان تنظیم آن وجود ندارد.

به دلیل نسبت قیمت به عملکرد موفق و دسترسی به انواع گسترده، پرشر سوئیچ فشنگی سوکو در تقریبا تمام زمینه‌ های مهندسی مکانیکی و ساخت و ساز استفاده می‌ شود. پرشر سوئیچ انگشتی از نسخه‌های کوچکتری نسبت به سوئیچ‌های استاندارد برخوردار است. این نوع سوئیچ به صورت ست شده ارائه می‌ شود و امکان تنظیم آن وجود ندارد.

ویژگی های پرشر سوئیچ فشنگی SUCO

  • حداکثر ولتاژ تا 400 ولت
  • جریان مقاومتی 4 آمپر
  • نقاط سوئیچینگ: 0.1 – 150 بار یا خلاء
  • حفاظت IP (متفاوت است) تا IP67 (IP6K9K)
  • با کانکتورهای مختلف موجود است (به صفحه داده مراجعه کنید)
  • مواد محفظه: فولاد روکش روی، فولاد ضد زنگ (بدون CrVl) یا برنج
  • برگه داده سوکو برای 0110 تا 0123 (M1)

اجزای پرشر سوئیچ فشنگی SUCO

کاتالوگ، لیست قیمت و خرید پرشر سوئیچ فشنگی سوکو اجزای پرشر سوئیچ | مرکز برق

پین تحریک (Operation Pin): همان‌طور که در شکل نشان داده شده است، پین تحریک به انتهای پیستون وصل می‌ باشد. با حرکت پیستون در اثر افزایش فشار، این پین نیز کنتاکت‌ ها را تحریک می‌ کند و باعث عملکرد میکرو سوئیچ می‌ شود.

پیچ تنظیم محدوده حرکت: این پیچ که به عنوان پیچ صفر نیز شناخته می‌ شود، برای تنظیم نقطه عملکرد پرشر سوئیچ استفاده می‌ شود. با تنظیم این پیچ، می‌ توان محدوده حرکتی و نقطه دقیق عملکرد میکرو سوئیچ را تعیین کرد.

فنر مرتجع: فنر مرتجع یک فنر از پیش فشرده‌ شده است که فشار کاری سوئیچ فشار را با مقدار نیروی تولید شده تعیین می‌ کند. تنظیم دقیق این فنر برای عملکرد صحیح میکرو سوئیچ حیاتی است.

پیستون: پیستون با حرکت خود باعث تحریک کنتاکت‌ های پرشر سوئیچ می‌ شود. عملکرد دقیق پیستون باعث می‌ شود که میکرو سوئیچ به درستی عمل کند.

محفظه سوئیچ و محل اتصال به فرایند: محفظه سوئیچ به عنوان جعبه‌ای که حاوی میکرو سوئیچ و سایر لوازم جانبی است، عمل می‌ کند. جنس این محفظه‌ ها معمولاً از چدن، آلومینیوم یا فولاد می‌ باشد و دارای بخش رزوه برای اتصال به محیط فرایند است.

اورینگ: اورینگ نوعی واشر پلاستیکی است که برای آب‌ بندی و ایزوله کردن دو قسمت استفاده می‌ شود. این اورینگ‌ ها نقش مهمی در جلوگیری از نشتی و حفظ فشار داخلی دارند.

پین کنتاکت: این قطعه که در ادامه پین تحریک قرار دارد، باعث تحریک کنتاکت‌ های میکرو سوئیچ می‌ شود و نقش کلیدی در عملکرد صحیح سوئیچ ایفا می‌ کند.

اصول کار پرشر سوئیچ SUCO و نحوه عملکرد آن

فنر نیرویی را در جهت عکس به پیستون وارد می‌ کند. با افزایش فشار گاز یا مایع در ورودی پرشر سوئیچ، این فشار بر نیروی فنر غلبه کرده و باعث حرکت پیستون به داخل می‌ شود. حرکت پیستون نیز موجب جابجایی پین تحریک و پین کنتاکت شده و در نهایت باعث تحریک کنتاکت‌ های میکروسوئیچ می‌ گردد.

با تنظیم مهره، فشاری که در آن میکروسوئیچ تحریک خواهد شد، تغییر می‌ کند. در حقیقت، این مهره مقدار نیروی وارد شده از طرف فنر به پیستون را تغییر می‌ دهد. به عنوان مثال، اگر مهره در جهت عقربه‌ های ساعت بچرخانید، نیروی وارده بر پیستون بیشتر خواهد شد. این کار را زمانی انجام دهید که نیاز دارید پرشر سوئیچ در فشار های بالا کار کند.

وضعیت‌های کنتاکت در پرشر سوئیچ SUCO

پرشر سوئیچ معمولاً دارای دو وضعیت کنتاکت است: کنتاکت باز (NO) و کنتاکت بسته (NC). وقتی فشار خط لوله یا محفظه مورد نظر افزایش می‌ یابد، کنتاکت‌ های میکروسوئیچ از NO به NC تغییر وضعیت می‌ دهند و بالعکس. از این تغییر وضعیت می‌ توان برای کنترل ورودی و خروجی پمپ‌ ها و سیستم‌ های مختلف استفاده کرد.

عملکرد پرشر سوئیچ فشنگی SUCO

عملکرد پرشر سوئیچ‌ فشنگی SUCO به شکل زیر است:

پرشر سوئیچ فشنگی SUCO، قادر است تغییرات فشار را تشخیص داده و به طور خودکار خروجی را فعال یا غیرفعال کند. زمانی که فشار به یک سطح تعیین شده می‌رسد، پرشر سوئیچ فشنگی SUCO فعال می‌ شود و عملکرد مورد نظر را انجام می‌ دهد. این دستگاه دارای خروجی الکتریکی است که در واکنش به فشار، اتصال و قطع خروجی را کنترل می‌ کند.

هنگامی که فشار به سطح تعیین شده می‌ رسد، وضعیت سیگنال الکتریکی از روشن به خاموش تغییر می‌ کند و برعکس. همچنین، پرشر سوئیچ فشنگی SUCO امکان تنظیم نقطه فشاری را فراهم می‌ کند، به این ترتیب می‌ توان با تنظیم پارامتر، فشار لازم برای اتصال یا قطع خروجی را تعیین کرد. این دستگاه به دلیل عملکرد کنترل فشار، در صنایع مختلفی از جمله خودرو سازی، نفت و گاز، پتروشیمی، صنعت غذا و دارو، صنعت آب و فاضلاب و صنایع تولید استفاده می‌ شود.

قیمت پرشر سوئیچ فشنگی SUCO آلمان

قیمت پرشر سوئیچ فشنگی SUCO در بازار به موارد مختلفی اعم از حداقل و حداکثر فشار بار، که 10 الی 100 بار می باشد، بستگی دارد و در این سری، با افزایش فشار، قیمت نیز بیشتر می شود. همچنین، عواملی مانند اندازه، محدوده فشار، جنس بدنه و پورت ها می توانند بر قیمت پرشر سوئیچ فشنگی سوکو تاثیرگذار باشند. فروشگاه مرکز برق دارای تیم کارشناسانی است که در زمینه فروش محصولات پنوماتیک و اتوماسیون صنعتی دارای سال‌ ها تجربه می باشند که با تمامی برند های با کیفیت موجود در بازار آشنایی دارند که این امر می‌تواند به شما در خرید آگاهانه این محصول کمک کند.

سایر جایگزین برای پرشر سوئیچ SUCO

ویژگی های محصول

برند محصول

برند
ساخت کشور آلمان

ویژگی ها

آمپراژ 10 آمپر
کاربرد ابزار دقیق و اتوماسیون , صنایع پنوماتیک , صنایع هیدرولیک
نوع اتصال بیرون رزوه
دمای قابل تحمل 10- تا 140+
نوع کنتاکت یک باز , یک بسته , یک باز و یک بسته
IP IP 65
جنس فولاد
سایز رزوه 1/4 اینچ
