پرشر سوئیچ SPS تی پی سی TPC

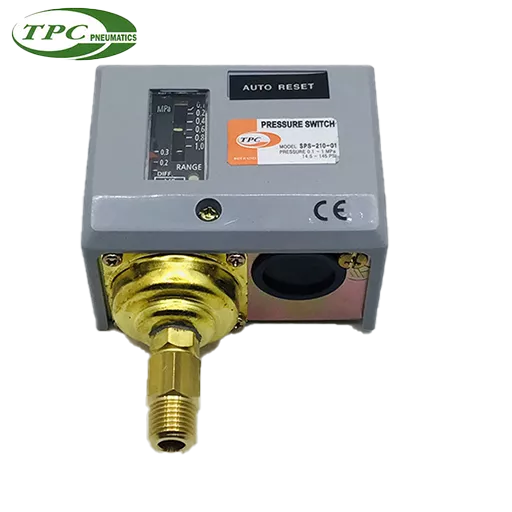

پرشر سوئیچ TPC مدل SPS

پرشر سوئیچ TPC مدل SPS یک وسیله مکانیکی یا الکترونیکی است که زمانی فعال می شود که فشار سیال فرآیند به نقطه تنظیم معینی برسد.

سوئیچ فشار براساس اینکه متشکل از یک لوله بوردون، پیستون یا دیافراگم باشد، می تواند متفاوت باشد. این المان بر اساس فشار اعمالی توسط سیستم حرکت می کند یا تغییر شکل می دهد.

به عنوان مثال، یک سوئیچ فشار هوا برای حفظ فشار ثابت به کار می رود و می تواند پس از رسیدن مخزن به سطح فشار هوای مورد نیاز، کمپرسور را خاموش کند. اگر فشار هوا کاهش یابد و نیاز به فشار بیشتر باشد، سوئیچ کمپرسور را روشن می کند. کنتاکت‌ های پرشر سوئیچ TPC معمولاً برای جابجایی جریانات از چند دهم آمپر تا 16 آمپر طراحی می‌ شوند.

پرشر سوئیچ TPC مدل SPS دارای ویژگی های منحصر به فردی می باشد که در ادامه باهم مرور می کنیم.

• مدت زمان بازگشت بسیار کم و سرعت بالای پاسخگویی: سوئیچ فشار TPC دارای زمان پاسخ گویی بسیار سریعی هست، به این معنی که می‌تواند به تغییرات فشار با سرعت بالایی واکنش نشان دهد.
• مقاوم در برابر شوک، لرزش و خوردگی کم قطعات داخلی: پرشر سوئیچ TPC مدل SPS با طراحی مناسب و استفاده از مواد مقاوم در برابر شوک و ارتعاش، قابلیت عملکرد قابل اعتماد و پایدار حتی در شرایط سخت و محیط‌ های لرزشی را دارا هست.
• بیلوز های کاملاً جوش داده شده: بیلوز های این سوئیچ‌ به طور کامل جوش داده شده‌اند، که منجر به افزایش استحکام و مقاومت آنها در برابر فشار و اثرات محیطی می‌ شود.
• قابلیت اطمینان بالا: پرشر سوئیچ‌ تی پی سی از نظر مکانیکی و الکتریکی دارای قابلیت اطمینان بالایی هستند و در طول عمر مفید خود، عملکرد پایدار و قابل اعتمادی دارند.

ویژگی های فنی پرشر سوئیچ TPC مدل SPS

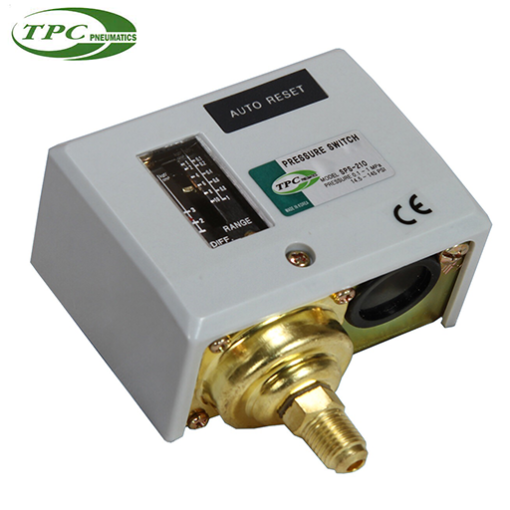

ساختار ظاهری و فنی پرشر سوئیچ TPC مدل SPS

پرشر سوئیچ TPC مدل SPS یک تجهیز است که در سیستم‌ های تبرید و تهویه مطبوع استفاده می‌ شود. هدف اصلی این سوئیچ این است که در صورت کاهش بیش از حد فشار در لوله ورودی کمپرسور، هشدار دهد و موتور را خاموش کند تا از تغییرات غیر مجاز فشار جلوگیری شود.

پرشر سوئیچ تی پی سی در سیستم‌ های سرمایشی می‌ تواند برای شروع و توقف کمپرسور و فن در کندانسور های هوا (سرمایش) نیز استفاده شود. این سوئیچ قابلیت اتصال مستقیم به موتور تک فاز AC را دارد و همچنین قابلیت نصب در مدار کنترل موتور های DC یا موتور های بزرگ AC را نیز دارا است.

همانطور که می دانید بار (bar) در بسیاری از کشور ها واحد رسمی فشار می باشد اما از واحد کیلوگرم نیرو بر سانتی متر مربع (kgf/cm2) نیز در برخی از کارخانجات و همچنین صنایع مبردی استفاده می شود. در واقع این دو واحد با هم یکی هستند و هر 1 بار برابر 1 کیلوگرم نیرو بر سانتی متر مربع است.

و اما درباره واحد Mpa و اینکه چرا از این واحد بر روی پرشر سوئیچ ها استفاده می شود ابتدا باید بگوییم که هر 1 مگاپاسکال برابر 10 بار می باشد و در پرشر ها به دلیل اینکه حالت خواندن آن در رنج بندی راحت تر می باشد از این واحد استفاده می کنند. که در پرشر سوئیچ TPC مدل SPS مقدار تحمل فشار به صورت بار نوشته شده.

مدل های SPS-206-01 ،SPS-203-01 ،SPS-210-01 در سایز 1/4 اینچ هستند و مدل های دیگری همچون SPS-203-02 ،SPS-210-02 ،SPS-206-02 سایز 3/8 اینچ را دارا می باشند.

نحوه تنظیم پرشر سوئیچ TPC مدل SPS

ابتدا سیسم را در حالت Decharge قرار دهید و یا به صورت دستی فشار سیستم را خالی کنید سپس مراحل زیر را به ترتیب انجام دهید

• قطع برق:

برای تنظیم ابتدا برق ورودی به پرشر را کاملا قطع کنید و تا زمان تنظیم کردن کامل آن را وصل نکنید.

• باز کردن قاب:

برای اینکه بتوانید سیم کشی را انجام دهید می بایست ابتدا قاب را از روی بدنه باز کنیم تا به ترمینال دسترسی پیدا کنیم.

• سیم کشی:

ترمینال دارای 3 پورت می باشد که می بایست یک فاز به پورت 24 و یک نول پورت 21 بکشید و از پورت 22 یک سیم برای کمپرسور یا مبرد وصل کنید. همچنین می بایست از پورت 21 یک سیم دیگر که در واقع همان نول می باشد به کمپرسور یا مبرد خود وصل کنید.

حال نوبت به تنظیم دیفرانسیل و فشار مینیمم است اما ابتدا باید مفهوم دیفرانسیل را در این قطعه بدانید. دیفرانسیل به اختلاف فشار سیستم و فشار ورودی می گویند یا به عبارتی به اختلاف فشار ورودی و خروجی سیستم دیفرانسیل می گویند.

اگر شما مثلا دیفرانسیل را بر روی عدد 2 بگذارید و فشار ماکسیمم شما بر روی عدد 8 باشد، پرشر سوئیچ TPC مدل SPS این اختلاف فشار را می سنجد و اگر این اختلاف به 2 بار رسید سیستم را سریعا وصل می کند.

پس با تنظیم دیفرانسیل می توانید فشار مینیمم را نیز تنظیم کنید. در مثال بالا با دیف 2 بار و ماکسیمم 8 بار، فشار پایین ما 6 بار می شود.

نحوه نصب پرشر سوئیچ TPC مدل SPS

داخل بسته بندی پرشر سوئیچ TPC مدل SPS متعلقاتی است که می بایست به وسیله آن ها ، آن را نصب و راه اندازی کنید. این لوازم عبارتند از:

1. بست L شکل شیاردار
2. 4 عدد پیچ و یک اتصال جداگانه

ابتدا تمام محتویات را از جعبه خارج کنید و مراقب باشید که به بدنه اصلی پرشر ضربه نخورد تا از کالیبر فابریک خود خارج نشود.

می بایست بسته به نوع رزوه های خود و دستگاه تان از اتصال فابریک یا اتصال جداگانه ای که در جعبه می باشد استفاده کنید. توجه کنید که در صورت استفاده از اتصال جداگانه می بایست اول آن را بر روی رزوه پرشر خود ببندید و کاملا آن را با نوار تفلون عایق کنید.

مرحله بعدی، تنظیم بست L شکل پرشر سوئیچ TPC مدل SPS بر روی دیواره دستگاه خود به صورتی که شیار ها به سمت چپ یا راست قرار بگیرند پیچ کنید (از وصل کردن بست به صورتی که قسمت شیار ها موازی اتصال قرار بگیرند خودداری کنید) و از محکم بودن آن اطمینان حاصل کنید که بر اثر تکان های احتمالی و لرزش ها (مثلا لرزش روشن شدن کمپرسور) پرشر سوئیچ شما تکان نخورد.

چرا که به دلیل ساختار دیافراگمی این قطعه، لرزش ها می تواند باعث پایین آمدن دقت آن شود.

حال که بست را نصب کردید و رزوه را انتخاب کردید وقت آن است که نصب پرشر سوئیچ TPC مدل SPS را انجام دهیم. پرشر را به صورت متقاطع با بست بر روی دیواره می گذاریم و با پیچ های موجود در جعبه آن را سفت می کنیم، حال قطعه ما نصب شده و آماده تنظیم است.

مزایای استفاده از پرشر سوئیچ TPC مدل SPS

مزایای سوئیچ کنترل فشار TPC فراوان است، اما در اینجا به تعدادی از آن ها اشاره می کنیم.

• طیف وسیع اندازه گیری: پرشر سوئیچ تی پی سی قابلیت اندازه گیری در طیف وسیعی از رنج فشار را داراست. این ویژگی به شما امکان می‌دهد تا از آن در سیستم های با فشار مختلف استفاده کنید.
• مقاومت در برابر ضربه و شوک: این پرشر سوئیچ مقاوم در برابر ضربه و شوک در سیستم است. این ویژگی باعث می‌شود که پرشر سوئیچ در محیط های صنعتی و بهتر عمل کند.
• عملکرد سوئیچینگ ضربه ای (snap-action): پرشر سوئیچ TPC دارای عملکرد سوئیچینگ ضربه ای است که باعث افزایش طول عمر سوئیچ و اطمینان در عملکرد آن می‌ شود.
• ابعاد کوچک و وزن سبک: این پرشر سوئیچ دارای ابعاد کوچک و وزن سبک است که نصب و راه اندازی آن در فضاهای محدود را آسان می‌کند.
• مناسب برای جریان های مستقیم و غیر متناوب
• اتصال الکتریکال از قسمت جلوی بدنه: پرشر سوئیچ TPC مدل SPS دارای اتصال الکتریکال از قسمت جلوی بدنه است که نصب آسان را فراهم می‌کند و در فضای اشغالی نیز جایگزینی راحتی را ممکن می‌ سازد.
• قابلیت استفاده برای سیالات مایع و گازی: این پرشر سوئیچ قابلیت استفاده برای سیالات مایع و گازی را دارد.
• دارای ورژن های با ریست اتوماتیک و ریست دستی: در دو نوع ریست اتوماتیک و ریست دستی موجود است، که به شما انعطاف بیشتر در استفاده و کنترل فشار می‌ دهد.

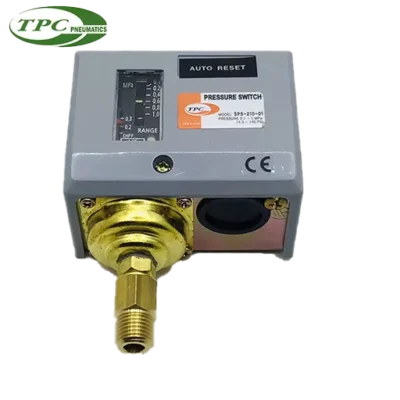

قیمت پرشر سوئیچ TPC مدل SPS

پرشر سوئیچ تی پی سی با توجه به گواهینامه‌ ها و استاندارد ها، تکنولوژی و قابلیت‌های ویژه و رنج تحمل فشار بالا که کاربرد آن و تعداد درخواست این محصول را بالا می برد، باعث شده قیمت آن هم نسبت به محصولات برند های دیگر بالاتر باشد.

نوع کنتاکت الکتریکی نیز می‌ تواند تأثیری بر قیمت پرشر سوئیچ TPC مدل SPS داشته باشد. برخی از نوع‌ های کنتاکت، مانند کنتاکت‌ های SPDT، می‌ توانند هزینه بیشتری داشته باشند. در انتخاب تجهیزات، نوع کنتاکت را به دقت انتخاب کنید.

همچنین مواردی مانند نوسانات نرخ ارز، هزینه های حمل و نقل، گواهی های کالیبراسیون و تست و بسیاری از موارد دیگر نیز همگی در قیمت پرشر سوئیچ TPC مدل SPS که یک تجهیز اندازه گیری است نقش زیادی دارد.

مرکز برق تامین کننده و وارد کننده انواع تجهیزات کنترلی و ابزار دقیق بوده و انواع سوئیچ های فشار و دما از برند TPC کره جنوبی را دارا می باشد. جهت استعلام قیمت و خرید پرشر سوئیچ با کارشناسان فنی و  فروش ما در تماس باشید.
