دیافراگم سیل 990.10 ویکا WIKA

دیافراگم سیل 990.10 ویکا

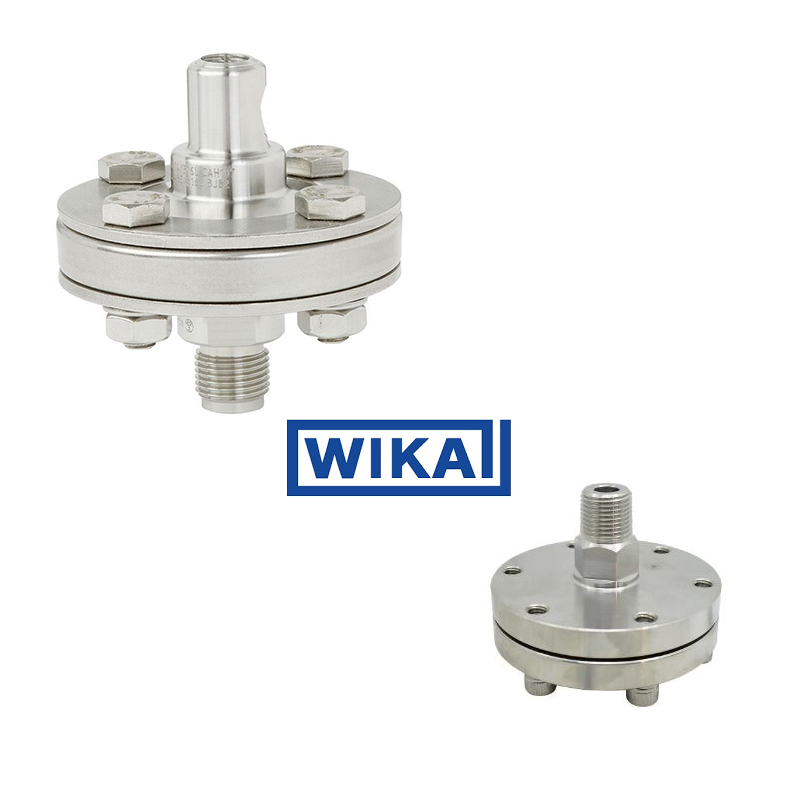

دیافراگم سیل 990.10 ویکا یکی از تجهیزات جانبی فشار از کمپانی بزرگ و معتبر ویکا می باشد که برای محافظت از تجهیزات اندازه گیری فشار مانند گیج، ترانسمیتر  و سوئیچ فشار در برابر سیال های خورنده و دما های بالا مورد استفاده قرار می گیرد.

دیافراگم سیل 990.10 ویکا WIKA به عنوان مانعی بین تجهیزات اندازه گیری فشار و سیال فرآیندی قرار می گیرد. فشار سیال از طریق سیال پر کننده که در درون دیافراگم سیل قرار دارد به تجهیز اندازه گیری منتقل می شود.

دیافراگم سیل 990.10 ویکا با اتصال رزوه ای برای بسیاری از کاربرد های صنعتی ایده آل است علاوه بر این تعویض قسمت پایینی بدنه بدون تغییر در دیافراگم سیل امکان پذیر است. برای انتخاب جنس مناسب در تماس با سیال و اجزای مختلف دیافراگم سیل شرکت ویکا WIKA متریال های مختلفی را تولید و ارائه می دهد.

ویکا WIKA یک شرکت آلمانی است که در زمینه طراحی و تولید تجهیزات اندازه گیری فشار، دما و سطح فعالیت می کند. این شرکت در سال 1946 را تاسیس شده و در حال حاضر یکی از تولید کنندگان مطرح صنعت اندازه گیری است. سیل دیافراگم برای محافظت از دستگاه های اندازه گیری فشار در کاربرد هایی با محیط های دشوار و سخت استفاده می شود. در سیستم سیل دیافراگمی، قسمت دیافراگم از سیل دیافراگم، دستگاه و محیط را جدا می کند.
فشار از طریق سیال انتقال فشار که در درون سیستم مهر و موم دیافراگم قرار دارد به دستگاه اندازه گیری انتقال می یابد.

دیافراگم مدل 990.10 ویکا با اتصال رزوه ای برای کاربرد همه کاره مناسب است که وظیفه جداسازی تجهیز اندازه گیری از سیال و انتقال فشار سیال به سنسور را دارد. تعویض پایین تنه بدون تغییر در سیستم مهر و موم دیافراگم سیل امکان پذیر است. با استفاده از این مهر و موم دیافراگم می توان دامنه های فشار بالا تا 250 بار را پوشش داد.

نصب دیافراگم بر روی ابزار اندازه گیری ممکن است از طریق اتصال مستقیم، برای دما های بالا از طریق یک عنصر خنک کننده یا از طریق یک خط مویرگی قابل انعطاف انجام شود. برای انتخاب متریال، ویکا راه حل های مختلف ارائه می دهد که در آن می توان بدنه بالایی دیافراگم و قطعات مرطوب را از متریال یکسان یا متفاوت تهیه کرد.

دیافراگم سیل 990.10 ویکا در مدل گسترده ای از فرآیند های صنعتی به جهت جداسازی تجهیزات فشار و منتقل کردن فشار سیال فرآیندی به تجهیز اندازه گیری به کار می رود. این مدل دیافراگم سیل می تواند محدوده فشار بالا تا 250 بار را پوشش دهد. این دیافراگم مناسب برای سیالات داغ و خورنده و خطرناک برای محیط زیست یا سمی می باشد.

مشخصات فنی دیافراگم سیل 990.10 ویکا

سایز های موجود دیافراگم سیل 990.10 ویکا

• دیافراگم سیل 990.10 ویکا سایز 1/4 اینچ
• دیافراگم سیل 990.10 ویکا سایز 3/8 اینچ
• دیافراگم سیل 990.10 ویکا سایز 1/2 اینچ
• دیافراگم سیل 990.10 ویکا سایز 1 اینچ
• دیافراگم سیل 990.10 ویکا سایز 3/4 اینچ

عملکرد دیافراگم سیل 990.10 ویکا

در دیافراگم سیل سمتی که سیال فرآیندی قرار دارد توسط یک دیافراگم انعطاف پذیر از تجهیزات اندازه گیری فشار جدا می شود. فضای درونی بین این دیافراگم و تجهیز اندازه گیری فشار به طور کامل کامل با مایع پر کننده سیستم دیافراگم سیل پر شده است.

فشار فرآیندی توسط دیافراگم الاستیک به سیال و از آن جا به المنت یا حسگر تجهیز اندازه گیری فشار منتقل می شود. در بسیاری از موارد بین دیافراگم سیل و تجهیز اندازه گیری فشار، یک لوله کپیلاری به جهت حذف یا به حداقل رساندن اثرات دما از سیال داغ به تجهیز اندازه گیری استفاده می شود.

لوله کپیلاری بر زمان پاسخ گویی سیستم تاثیر می گذارد. نکته مهم و حائز اهمیت این است که دیافراگم سیل، لوله کپیلاری و تجهیز اندازه گیری فشار یک سیستم بسته را تشکیل می دهند. بنابراین پیچ های پر کننده مهر و موم شده روی دیافراگم سیل و تجهیز اندازه گیری هرگز نباید باز شوند. زیرا عملکرد سیستم به دنبال خروج مایع پر کننده تحت تاثیر قرار می گیرد.

لوله کپیلاری در مواقعی مورد استفاده قرار می گیرد که سیالات فرآیندی در دمای بالا هستند زیرا از طریق سیال فرآیندی خنک می شوند. علاوه بر این، لوله کپیلاری برای جدا کردن ارتعاشات و نوسان قوی از تجهیز مناسب است یا اگز تجهیز اندازه گیری را نتوان در محل اندازه گیری نصب کرد یا در مکان دیگری خواندن آن آسان تر باشد.

دیافراگم و اتصال فرآیندی عناصری از سیستم هستند که با سیال فرآیندی در تماس می باشند. بنابراین ماده ای که از آن ساخته می شود باید لزامات مربوطه را از لحاظ دما و مقاومت در برابر خوردگی برآورده کند.

کاربردهای دیافراگم سیل 990.10 ویکا WIKA

دیافراگم سیل ویکا کاربر را قادر می سازد تا بسیاری از تجهیز اندازه گیری فشار را برای سخت ترین شرایط فرآیندی استفاده کند. برخی از کاربرد های دیافراگم سیل به شرح زیر است:

• زمانی که سیال فرآیندی خورنده است، المنت یا حسگر تجهیز اندازه گیری فشار نمی تواند به اندازه کافی در برابر آن محافظت شود.
• سیال فرآیندی بسیار چسبناک و فیبری است بنابراین مشکلاتی در اندازهگیری ایجاد نمی کند.
• هنگامی که سیال دمای بالایی دارد در نهایت تجهیز اندازه گیری فشار به شدت گرم می شود. این گرمایش منجر به خطای بزرگ دما در اندازه گیری توسط تجهیز اندازه گیری فشار می شود.
• محل اندازه گیری موقعیت مطلوبی ندارد. به جهت کمبود فضا تجهیز اندازه گیری فشار را نمی توان نصب کرد یا نمی توان آن را خواند. با نصب دیافراگم سیل و استفاده از لوله کپیلاری بلند تر می توان تجهیز اندازه گیری فشار را در مکانی نصب کرد که به راحتی قابل مشاهده باشد.
• زمانی که سیال سمی یا مضر برای محیط زیست است نمی توان اجازه داد که سیال فرآیندی به محیط نشت کند. بنابراین بر اساس ایمنی و حفاظت از محیط زیست، اقدامات حفاظتی مناسب باید انجام شود.

قیمت دیافراگم سیل 990.10 ویکا

با توجه به اهمیت استفاده از دیافراگم سیل در صنایع مختلف باید پارامتر های متعددی مانند جنس و متریال، نوع و سایز اتصال هنگام خرید این محصول در نظر گرفته شود. دیافراگم سیل 990.10 به عنوان یک عنصر مهم در اندازه گیری فشار استفاده می شود تا سنسور فشار را در برابر سیال فرآیندی و خطرات حفظ کند و قابلیت اطمینان اندازه گیری را بهبود بخشد.

مهم تریم عامل تاثیر گذار در قیمت دیافراگم سیل 990.10 ویکا، جنس دیافراگم می باشد. دیافراگم سیل 990.10 ویکا در مدل گسترده ای از فرآیند های صنعتی به جهت جداسازی تجهیزات فشار و منتقل کردن فشار سیال فرآیندی به تجهیز اندازه گیری به کار می رود. برخی از ویژگی های این محصول موجب می شود که از سایر محصولات متمایز شود و هم چنین در قیمت دیافراگم سیل 990.10 ویکا تاثر گذار باشد.

برند های مشابه با دیافراگم سیل 990.10 ویکا

تقریبا تمام شرکت های معروف در حوزه تولید تجهیزات ابزار دقیق، در زمینه تولید دیافراگم سیل هم فعالیت دارند. از جمله این برند های شناخته شده و مشابه با دیافراگم سیل ویکا می توان به موارد زیر اشاره کرد:

• دیافراگم سیل پکنز PAKKENS
• دیافراگم سیل دراگون DRAGON
• دیافراگم سیل ایندومارت INDUMART
• دیافراگم سیل آشکرافت Ashcroft
• دیافراگم سیل آترما ATERMA
• دیافراگم سیل بتا BETA
• دیافراگم سیل سانگو SANGO
• دیافراگم سیل FG

همان طور که همگی می دانیم برند ویکا از پیشرو ها در زمینه اندازه گیری فشار و دما است، هم چنین این شرکت اروپایی محصولات بسیار با دقتی تولید می کند که در سایر برند ها مشاهده نمی شود. در میان برند های عنوان شده برند های محصول کشور های اروپایی و حتی تایوانی از کیفیت بسیار خوبی برخورد دار هستند. در میان برند های چینی نیز توصیه ما برند با کیفیت پنوکنترل است.
