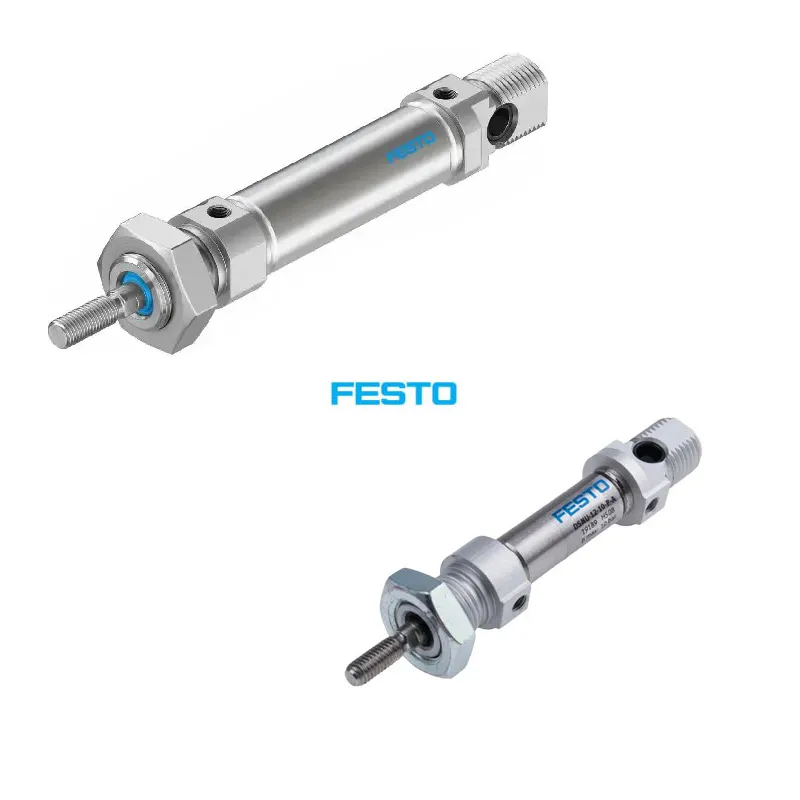

جک قلمی DSNU فستو یکی از انواع جک های پنوماتیک است که به جهت ابعاد کوچک و کاربرد های متنوع از محبوبیت بالایی برخوردار است. این جک ها معمولا از یک سیلندر پنوماتیک و یک شفت تشکیل می شوند. هوای فشرده وارد سیلندر شده و موجب حرکت پیستون می شود.
این حرکت پیستون نیز موجب حرکت شفت می شود.

هدف استفاده از سیستم های پنوماتیک آسان کردن کار های جا به جایی لازم سنگین در صنایع مختلف به کمک فشار هوا است. یکی از این محصولات کاربردی جک پنوماتیک قلمی است. جک قلمی DSNU فستو به دلیل وزن سبک و بدنه کوچک تر یک گزینه بسیار مناسب برای دستگاه های فشرده و سبک است.

جک پنوماتیک قلمی یکی از پر کاربرد ترین انواع جک پنوماتیک است. از جک پنوماتیک قلمی در کاربرد های صنعتی برای کنترل حرکت خطی استفاده می شود. جک قلمی برای تبدیل فشار هوای فشرده به نیروی خطی طراحی شده است که توانایی حرکت و موقعیت یابی اجزای مختلف در ماشین آلات و سیستم ها را ایجاد می کند.

جک قلمی DSNU فستو FESTO در کار های سبک تر مورد استفاده قرار می گیرد و به همین جهت در پروژه ها و صنایع سنگین، کاربرد کم تری نسبت به انواع دیگر سیلندر های پنوماتیک دارد.

جک قلمی DSNU فستو شامل پیستون و یک میله است که از انتهای سیلندر امتداد دارد. زمانی که هوای فشرده به سیلندر وارد استوانه می شود و پیستون را فشار می دهد، موجب می شود که میله با توجه به نیاز کاربر، کشیده و یا جمع شود. از این حرکت خطی می توان برای انجام کار هایی مانند بلند کردن، هل دادن، کشیدن، بستن و نگه داشتن اجسام استفاده کرد.

سوخت جک قلمی پنوماتیک هوای فشرده است و نیروی حرکت را در آن ایجاد می کند. حرکت جک پنوماتیک قلمی به شکل خطی می باشد که به سمت بالا یا پایین و یا داخل و خارج است. در واقع مکانیزم کار جک قلمی به این صورت است که هوای فشرده شده از یک سمت به جک رسیده و انرژی لازم را برای حرکت در جهت های مختلف را به سیلندر قلمی می رساند.

با توجه به ابعاد نسبتا کوچک و ظرافت در طراحی، از جک قلمی DSNU فستو اغلب برای بازه نیرویی کم و متوسط و جهت جا به جایی های سبک استفاده می شود. سیلندر پنوماتیک قلمی فستو همان گونه که از نام آن مشخص است به شکل استوانه ای و قلمی است. به دلیل شکل ظاهری باریک و استوانه ای، این جک ها به جک مدادی و جک مینیاتوری هم معروف می باشند.

در مقایسه با جک های پروفیلی و جک چهار میل، جک قلمی سایز کوچک تری دارد. به همین دلیل درمواقعی که با محدودیت فضا مواجه هستید، خرید جک قلمی پنوماتیک فستو گزینه ای بسیار مناسب به نظر می رسد.

مشخصات فنی جک قلمی DSNU فستو FESTO

مدل های موجود سیلندر قلمی DSNU فستو

مزایای استفاده از جک قلمی DSNU فستو

سیلندر پنوماتیک قلمی فستو با شکل بدنه گرد یا قلمی معمولا برای استفاده در فضا های موچک و یا در مواقعی که نیروی مورد نیاز کم تری نسبت به سایر سیلندر ها لازم است، استفاده می شود. این سیلندر ها با یا بدون آهن ربای درونی و متناسب با سنسور های تعیین موقعیت همراه هستند.

جک قلمی DSNU فستو در صنایع مختلف مانند صنعت بسته بندی، چاپ، کاشی و سرامیک، صنایع لبنی، تجهیزات پزشکی، صنعت خودرو و صنعت، چوب و برس کاری به کار برده می شود. این نوع جک ها با ابعاد کوچک خود، قطری تا حدود 2.5 میلی متر دارند می توانند در فضا های بسیار کوچک ایفای نقش کنند.
این ویژگی برای استفاده در تولید محصولات با ابعاد کوچک مانند قطعات الکترونیکی بسیار مفید است.

جک های پنوماتیک قلمی با بدنه مقاوم فلزی در برابر فشار، ورودی هوای فشرده و پیستون کار می کنند. عملکرد این جک ها به این صورت است که با ورود هوای فشرده به درون محفظه، پیستون به حرکت در می آید و این حرکت به بار وصل شده و به پیستون منتقل می شود. هم چنین قابل ذکر است که این جک ها به دلیل اندازه بسیار کوچکشان، تعمیر کردن آن ها بسیار دشوار است و در صورت وجود خرابی ممکن است نیاز به تعویض کامل داشته باشند.

عملکرد جک قلمی استیل ترمز دار پنوماتیک DSNU فستو

جک قلمی DSNU فستو با استفاه از هوای فشرده کار می کند، یعنی به جای برق یا روغن از فشار هوا برای حرکت دادن استفاده می شود. نحوه عملکرد جک پنوماتیک قلمی به این گونه است که یک کمپرسور، هوا را با فشار زیاد به درون سیلندر جک می فرستد. هوای فشرده وارد یک طرف سیلندر می شود.و موجب می شود پیستون درون جک به جلو حرکت کند.
این پیستون به یک میله متصل می باشد، بنابراین با حرکت پیستون میله هم به بیرون هل داده می شود.

هم زمان با ورود هوا به یک سمت هوای درون سمت دیگر جک از یک دریچه خارج می شود تا جا برای حرکت باز شود. در این زمان اگر جهت هوای ورودی را عوض کنیم یعنی هوا از سمت دیگری وارد شود پیستون به عقب بر می گردد.

اجزای تشکیل دهنده سیلندر دو طرفه DSNU فستو

1. بدنه سیلندر: این جک ها از بدنه ای محکم با پوشش لوله استیل، مقاوم در برابر خوردگی بالا در اصطکاک کم، برخوردار هستند.
2. شفت پیستون: همه شفت ها دارای آچار خور و شیار های کاهش تنش هستند.
3. پیستون: پیستون از آلیاژ استیل با مقاومت بالا و درون رزوه که روی شفت پیستون قرار می گیرد و از طریق آب بندی در خلاء و ماشین کاری با کیفیت اتصال محکمی را فراهم می کند.
4. در پوش ابتدا و انتهای سیلندر: از آلیاژ استیل و با مقاومت بالا ساخته شده اند. پورت های جک هم روی این قسمت تعبیه شده است و در امتداد آن ها رزوه هایی برای نصب راحت تر جک در بیش تر مدل ها وجود دارد.
5. مگنت برای سنسور تعیین موقعیت: یک آهن ربای ضعیف و نواری در روی یکی از شیار های پیستون قرار می گیرد تا با ارتباط با سنسور نصب شده روی بدنه جک، تعیین موقعیت پیستون امکان پذیر باشد.
6. پوش راهنمای شفت: پوش برنزی آغشته به روغن، عمر شفت سیلندر را بیش تر می کند و سطح یاتاقان غیر سازنده را ایجاد می کند.
7. لوازم آب بندی پییستون: جهت کاهش اصطکاک و افزایش طول عمر سیلندر و پیستون از انواع مختلفی از واشر های آب بندی استفاده می شود.
8. بوش محوری: بوش های محوی از جنس برنز جهت نوع دیگری از نصب جک ها در برخی مدل ها وجو دارند.
9. لوازم آب بندی شفت پیستون: واشر آب بندی و شفت ماشین کاری شده دقیق، سطح آب بنی مناسبی را ایجاد می کنند و در عین حال عمل آب بندی را بدون نیاز به اجزای اضافی و با تکیه بر محفظه مناسب پرس حفظ می کنند.

قیمت جک پنوماتیک قلمی DSNU فستو

قیمت جک قلمی DSNU فستو به پارامتر های مختلفی مانند کیفیت، طول کورس و قطر آن بستگی دارد. قیمت جک قلمی استیل ترمز دار DSNU فستو نسبت به سایر جک های قلمی ارزان تر است.
جک های قلمی می توانند قابل تنظیم و دو شافت و با شافت راهنما دار و یا فنر رفت یا برگشت فنر تولید شوند.

قیمت جک قلمی DSNU فستو به عوامل متعدد و گوناگونی بستگی دارد. کیفیت ساخت، نوع جک، اندازه ی جک و متریال استفاده شده و بسیاری عوامل دیگر که در تعیین قیمت جک قلمی DSNU فستو نقش دارند.

سایر برند های تولید کننده سیلندر قلمی DSNU فستو

همان طور که گفته شد شرکت های متعددی در سراسر دنیا جک پنوماتیک قلمی یا جک پنوماتیک گرد استوانه ای تولید می کنند که به معرفی آن ها می پردازیم.
